Сварной кованый забор на кирпичных столбах с элементами поликарбоната

Кладка кирпичных столбов

От того, насколько правильно выложены опоры из кирпича, как залит фундамент, зависит и то, как долго прослужит, не завалится кованый пролет, кирпичный забор. Некачественное исполнение вызывает скорые перекосы, завалы нового забора. Рассмотрим работы поэтапно.

Разметка

Перед тем, как приступать к сооружению чего-либо, составляется подробный чертеж. Схема учитывает расположение фундамента, столбов, протяженность забора. Обязательно учитываются требования пожарной безопасности и прочие критерии постройки ограждения.

Качественный план позволяет рассчитать точное количество требуемого материала, сделать необходимый запас. На данной стадии рассматривается, какие понадобятся инструменты, что возможно своими силами, а где потребуется консультация специалиста или дополнительная помощь. Схема помогает более наглядно представить будущее сооружение, учесть сразу все пожелания, чтобы потом не переделывать, не переносить готовую постройку.

Разметка периметра

Чаще всего опоры для секций размещают, выдерживая расстояние 2,5-3 метра. При слишком длинных изгородях допускается четырехметровое размещение, чтобы сократить строительные расходы.

Далее место проведения работ расчищается, освобождается от старого забора, разных вещей, кустов, сорняков, проводится разметка территории. Наиболее удобным вариантом разметки считается вбивание колышков с последующим натягиванием веревки. Такой подход поможет выкопать траншею, поставить изгородь наиболее ровно, точно в соответствии с предварительно составленным планом.

Подготовка фундамента под ограждение

Лучшим выходом для кирпичных сооружений является комбинированный фундамент. Такая ограда выдержит практически любую нагрузку, позволит дополнить облицовку, сделать изгородь еще эффектнее.

Для большей адгезии цемента, повышенной прочности основания, производится армирование. На дно выкопанного пространства укладывают арматурные прутья, а на место предполагаемого столпа устанавливаются металлические стержни.

Земляные работы и установка стоек

Под строение выкапывают траншею по периметру будущего основания до 50 см, а на участках опор копают еще глубже, до 90 см. Достаточное углубление защитит забор от падения, вымывания базы грунтовыми водами в результате промерзания почвы.

Копка траншеи

Внутрь углублений под столпы вставляют железную или металлопрофильную трубу, которая будет их армировать.

Армирование базы

Далее стойку заливают раствором, выравнивают при помощи строительного уровня, оставляют остыть, полностью просохнуть. Укрепленные столбы будут стоять ровно, уменьшается воздействие на положение опоры извне, а от внутренних разрушений будет защищать верхний клапан, который дополнительно выполняет декоративные функции.

Сборка опалубки, заливка основания

Первый этап создания прочного основания завершается заполнением углублений под стойки бетонным раствором, который должен достаточно просохнуть до следующего шага.

Далее предполагается заполнение выкопанного ленточного пространства с уложенной арматурой. Арматурные пруты вяжут, скрепляют при помощи сварки, собирая клетчатую конструкцию, привариваемую к стержням опорных столбов.

После укладки армирующего слоя приступают к сборке опалубки. Чаще всего используются деревянные доски или щиты, которые устанавливаются на дно траншеи, но также должны выступать над уровнем земли.

Деревянная опалубка

На этом же этапе укладывается слой гидроизоляции по бокам, на дно.

В подготовленное углубление заливают раствор цемента. По мере заполнения, бетон разрыхляют штыковой лопатой или специальным прибором – строительным вибратором. Главное не переусердствовать с техникой: избыток вибраций может усадить фундамент слишком сильно, что тоже не хорошо.

Теперь оставляют базу просыхать. Первые 10-14 дней основание периодически поливают водой, чтобы отвердевание что равномерно, без растрескиваний. Спустя данный срок допускается снятие опалубки, но полное просыхание может занять целый месяц.

Подробнее формирование качественного ленточно-столбчатого фундамента рассматривается в следующем видео:

Выбор материала для секций забора

После того, как основные работы завершены, приступают к монтажу пролетов

Важно подобрать качественное сырье для секций

Помимо самой ковки может быть добавлен третий вид материала. Например, сделать не просто вставку из кованых решеток, а добавить природный камень. Такое сооружение будет более прочное, при этом, смотрится достаточно солидно, красиво.

Материалы для секций

Не самым удачным решением станет добавление профилированного листа, так как абсолютно не сочетается с железным узором.

Иногда отдельно используют дерево или штакетник, но кованные изображения не только формируют эстетичный вид, но также мешают проникновению различных животных при должной плотности рисунка.

Ручная горячая или холодная ковка?

Забор из кладки кирпича с ковкой может быть сделан по вкусу собственника, но разные методики создания позволяют выбрать наиболее приемлемый результат.

Изготовление кованых изделий возможно двумя путями – нагревом или обработкой без повышения температур.

Термическое изготовление

Горячая заготовка создается старинной методикой кузнечного дела: железо накаляют на огне, он становится пластичным, можно придать требуемую форму. Кузнец разогревает заготовку на открытом пламени практически до состояния белого каления, а посредством простукивания молотом выгибает нужный узор.

Далее готовый элемент мгновенно охлаждается водой. Еще один вариант – это полное расплавление металла с последующим разливанием по формам. Такой подход позволяет создавать необычайные узоры под заказ владельца

Важно найти качественного исполнителя, чтобы получить качественные секции, которые будут соответствовать не только по внешнему виду, но и по качеству используемого сырья

Холодное изготовление называется так ввиду исполнения работ без изменения температурного режима. На самом деле, под понятием холодной ковки скрывается ни что иное, как гнутые железо. Железные прутья загибают требуемым образом на специальном оборудовании.

Физическое изготовление

Подобные заказы может выполнять практически любой мастер, более-менее владеющий оборудованием. Данный метод является более дешевым, но можно сразу забыть о сложных узорах: без нагрева не получится создать интересный рисунок.

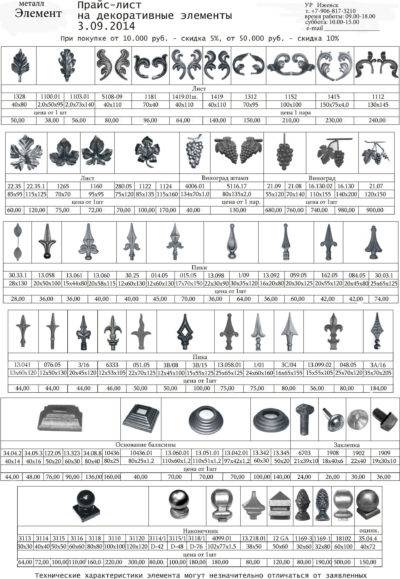

Использование готовых элементов

Готовые кованые изделия могут существенно сократить временные затраты: не нужно ждать, пока вставку выполнят по заказу, достаточно прийти и выбрать из имеющегося ассортимента.

Ковка в наличии может содержать особо сложные, эксклюзивные варианты, которые кто-то ранее заказал, но в силу определенных обстоятельств не выкупил. Поэтому стоит просматривать не только каталоги, но также лично посещать место сбыта продукции, чтобы собственными глазами увидеть все возможные варианты.

Также к кованым элементам дополнительно производятся готовые отдельные дополнения, например, ажурные балясины, металлические цветки, пики для повышения уровня защиты участка.

Дополнительные составные части

Существуют сварные ограды, которые целиком и полностью состоят из кованного железа, имеют между прутьями свободное пространство.

Глухое ограждение предполагает возможность усиления защитного сооружения. Например, можно обшить узор изнутри прозрачным листом поликарбоната: декоративные качества от этого не пострадают.

Кованый забор всегда выгодно выделает участок на общем фоне, гармонично вписывается в общий внешний вид, не требует особых навыков для сооружения. Подобную изгородь вполне возможно соорудить самостоятельно, но следует предварительно получить консультацию специалиста по поводу кладки кирпича.

В нижеследующем видео показаны наиболее удачные варианты готового забора:

Проголосовали более 353 раз, средняя оценка 4.2

Что такое поликарбонат

Железные и декоративные деревянные заборы уже десятки лет служат главным выбором большинства владельцев частных участков.

Ворота из поликарбоната с оригинальным кованым узором

Но, несмотря на такую колоссальную популярность, недостатки этих материалов могут стать большой неприятностью для их владельцев. К примеру, дерево очень подвержено негативному воздействию окружающей среды, будь то низкая или высокая температура, повышенная влажность или такие паразиты, как грибок и плесень. Железо же, в свою очередь, тоже подвержено воздействию повышенной влажности, которая приводит к появлению коррозии, а она уже будет деформировать и подвергать ржавчине металл, уменьшая срок его эксплуатации и приводя забор в некрасивый вид.

Но на сегодняшний день есть хорошее решение, которое поможет избежать вышеперечисленных недостатков. Это сотовый поликарбонат, использующийся в качестве основного материала для ограждений.

Его особенностью является то, что он изготовлен из синтетического материала, который не так подвержен влиянию негативных факторов. И именно такими преимуществами поликарбонат завоевал популярность в разных сферах деятельности человека.

Пример кованого забора и полупрозрачного поликарбоната

Основными преимуществами поликарбоната являются следующие:

• Хороший уровень светопроницаемости. Существует большой выбор цветовых гамм этого материала. Так же можно выбрать между полупрозрачным и прозрачным поликарбонатом, что позволит улучшить внешний вид вашего участка. Особенно хорошо будет смотреться с коваными элементами забора. в которые можно вплести вьющиеся растения;
• Светопроницаемость и прочность можно сравнивать со стекольным покрытием, но при этом поликарбонат имеет высокий уровень гибкости и прочности, что позволяет использовать его в виде основного ограждения, особенно с качественной рамой;
• Несмотря на схожесть со стеклом, этот материал обеспечит вам полную конфиденциальность на личной территории, но при этом не будет препятствовать проникновению солнечного света;
• Еще одно преимущество — это цена. Невысокая себестоимость помогает уменьшить затраты на материал, а простота в установке поможет не нанимать специализированных строителей и позволит провести всю работу самостоятельно;
• Высокая гибкость и податливость к искривлениям позволяет создавать кованые ограждения с разными наклонами и выпуклостями, которые позволят изменять забор под личные потребности;
• Поглощение звука особенно выделяется на фоне альтернативных вариантов. Шумополгощение не только обеспечит вам конфиденциальность в личной жизни, позволяя не заботиться о мнении соседей отосительно громкости музыки или большого количества гостей. Вы также получите защиту от внешних раздражителей, которых достаточно в густонаселенных районах;
• Если вы любите растительность, и у вас дома находится большое количество цветов, то благодаря прозрачности поликарбоната вы обеспечите растениям достаточное количество ультрафиолета. И в то же время этот материал не позволит сильной жаре или прямым лучам способствовать увяданию.

Пример оранжереи из прозрачного поликарбоната

Эти нюансы могут казаться не такими значительными, как прочность металла, эстетичность и природность деревянного ограждения. Но если вы хотите всю работу по установке забора провести своими руками, то лучший материал, чем поликарбонат, найти будет сложно. Благодаря легкому весу весь процесс изготовления и монтажа можно провести самостоятельно.

Кроме того, вам не понадобится услуга перевозчика для транспортировки материала, достаточно будет легкового автомобиля с багажником. При правильном выборе опоры для поликарбоната вы будете обеспеченны надежным и крепким забором за невысокую цену.

Рекомендации по установке и эксплуатации поликарбоната

Обрезка листа поликарбоната под размеры секции кованого ограждения

Профильные листы поликарбоната устанавливаются обычно со стороны участка, отгораживая таким способом закрытые пространства. Установить эти листы на кованый забор можно даже самостоятельно, это несложный процесс.

Чтобы сохранить ровную и без царапин поверхность листов, не стоит снимать защитные пленки до того, как будут окончены работы по монтажу забора. Но даже после установки со временем могут появляться на листах поликарбоната трещины или перекосы, поскольку материал сильно подвержен воздействию климатических изменений и перепадов температур.

Во избежание данного явления отверстия для завинчивания саморезов делают чуть шире диаметра саморезов, чтобы образовался так называемый запас.

Прозрачный или полупрозрачный, он быстро загрязняется и требует особого ухода, чтобы длительное время сохранялся красивый и чистый вид поликарбоната. Обычно торцы пластин поликарбоната герметизируют специальными лентами на клеевой основе или заглушками из алюминия.

Сборка секций

Процесс антисептической обработки секций кованых ограждений

Для сборки секций следует выбирать ровное место, чтобы конструкция не оказалась в подвешенном состоянии. Ибо в такой ситуации во время работы будут уставать руки. Диагонали секции нужно внимательно промерить, чтобы она не вышла ромбовидной.

Декоративные части можно приобрести в строительном магазине, а можно сварить самим. Чтобы увидеть, какой внешний вид будет иметь готовая секция, разнообразные листья, кольца и завитки необходимо предварительно разложить внутри секционной рамки. Когда будет отмечено положение всех деталей, можно приступать к их укреплению. Не стоит все приваривать окончательно. Возможно, придется что-то исправлять.

После сварки секцию нужно зачистить и подготовить к окраске. Для зачистки используются металлические щетки, болгарка и прочие инструменты. Нужно обработать швы, зашкурить их, выровнять, отряхнуть с них мусор, убрать ржавчину и масляные пятна. Потом каждую секцию грунтуют и красят.

После того как краска высохнет, ограду монтируют. Верх опорных столбов заваривают либо надевают сверху декоративные колпачки, чтобы трубы были закрыты сверху, и внутрь не попадала вода.

Металлические секции кованого забора намного проще в эксплуатации, нежели любые другие. Сварные, кованные или любые другие ограждения из металла не требуют покрытия красками или другими материалами, поскольку производитель обычно уже покрывает секции антикоррозийными веществами или хромирует. Кроме того, вопреки распространенному заблуждению, металл обходится дешевле кирпича или некоторых других материалов, если, конечно, речи не идет об уникальных дизайнерских проектах.

Фото красивых и необычных кованых заборов

Не зря из металла создают скульптуры. Материал очень пластичный, долговечный, позволяющий воплощать любые фантазии и идеи. Глядя на фото некоторых кованых заборов и ворот, зачастую задумываешься: это просто ограждение, или предмет имеющий художественную ценность?

Ведь красиво же… Правда?

Песня в металле

И сами ворота, и ограда, и столбы, и арка ворот — все очень и очень красиво

Красоту рисунка подчеркивает удачно подобранная краска

Для импозантного коттеджа

Необычный вариант

Сельские зарисовки на металле

Явно кто-то любит истории про драконов

Металлическое кружево

Сварной забор — не значит скучный

Все-таки традиционная ковка — для основательных людей

Оказывается, не только чеканка дает возможность создавать картины в металле

И глаз не оторвать!

Это точно запомнится

Что такое поликарбонат

Это синтетический полимерный материал более практичный, чем акрил или стекло. Он совсем недавно завоевал популярность среди листовых аналогов. Температурный диапазон применения от -40 °С до +120 °С позволяет использовать его в уличных условиях. Внешний вид не изменяется под воздействием атмосферных осадков.

Поликарбонат имеет следующие разновидности:

1. Вариант с сотовым наполнением обладает составной структурой. Форма, размер ячеек определяют его характеристики.
2. Монолитные полотна имеют высокую прочность, и хорошо пропускают свет почти как стекло.

Квадратный метр сотового поликарбоната стоит в несколько раз дешевле МПК.

На подбор нужного варианта забора из поликарбоната влияют несколько показателей:

• толщина – для сотового составляет от 6 мм, для монолитного – от 4 мм;
• светопроницаемость регулирует затененность участка;
• цветовая гамма позволяет выполнить оформление усадебной композиции в едином стиле.

Любители гармоничных ландшафтных дизайнов оценят способность поликарбоната принимать сложные формы. Гибкость полотна позволяет обшивать конструкции любого вида.

Цвета

Красители не добавляют стойкости полимеру к ультрафиолетовому воздействию. Это обеспечивает защитный стабилизирующий слой. Цветовая гамма и фактура зависит только от возможностей производителя.

Тонированный поликарбонат обеспечивает:

1. защиту от перегрева;
2. декорирование дефектов во время эксплуатации;
3. создание приватности участка.

Самыми ходовыми оттенками поликарбоната являются «бронза» и «опал» при их выборе подобрать фурнитуру не составит проблем.

Преимущества и недостатки

К преимуществам поликарбоната можно отнести:

• разнообразие мест применения;
• ограждения можно применять на территориях любой формы собственности, назначения;
• устойчивость к воздействию влаги, появлению плесени;
• пластик не подвержен коррозии, гниению;
• изменения при температурных перепадах компенсируются эластичностью и структурой;
• цветовая палитра с различной степенью прозрачности дает декоративный потенциал для любого стилевого направления;
• структурные ячейки между ребрами жесткости создают определенный уровень звукоизоляции.

К недостаткам таких заборов можно отнести следующее:

1. обязательный прочный стальной каркас для ограды;
2. хранение только в горизонтальном положении;
3. легко царапается;
4. нельзя давить или ставить тяжелые предметы на поверхность панели;
5. защитная пленка на новых панелях прикипает под прямыми солнечными лучами;
6. нельзя чистить острыми предметами, средствами с абразивами и едкими растворителями.

Технология монтажа

Технология монтажа поликарбонатных листов на кованые заборы достаточно проста, но заключает в себе несколько нюансов. Поэтому рассмотрим процесс установки забора из поликарбоната своими руками на примере ограждения на функциональном каркасе с «нуля». В случае с установкой панелей на кованую ограду (монтаж которой лучше доверить профессионалам), следует проверить, подходит ли она для этого.

Установка металлического каркаса

Первым делом следует разметить расположение будущей ограды и опор (проверить расположение существующих на соответствие требованиям к расстоянию). Опорные столбы понадобится устанавливать с определенным шагом (см. таблицу ниже) и обязательной устраивать по одной в местах будущих калиток и ворот.

Расстояния между опорами в зависимости от толщины листа

Толщина листа (мм)	8	10	12	15
Шаг между опорами (мм)	500-975	500-1050	575-1275	625-1225

Разметка заключается во вбивании в землю маркеров (планки, отрезки тонкой арматуры, ветки и пр.) по периметру будущей ограды с отличительными отметками расположения опорных столбов, и натягивании между ними прочного шнура.

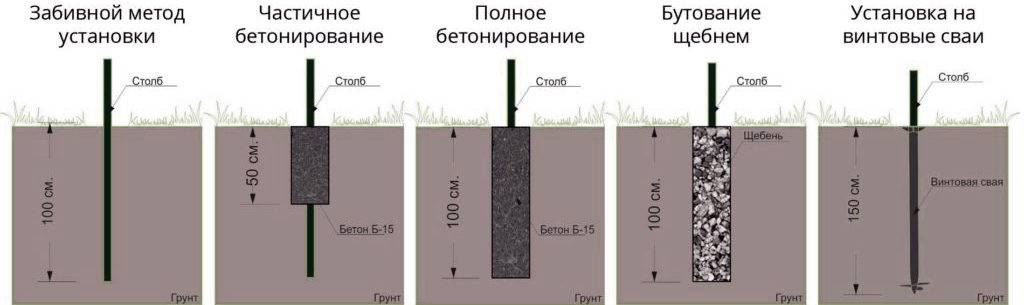

По выполненной разметке строго вертикально устанавливаются угловые и промежуточные опоры. В этом качестве выступают отрезки профилированной трубы 60×60, длина которых соответствует высоте будущего забора плюс 800-1000 мм на заглубление. Глубина погружения должна минимум на 200 мм ниже уровня промерзания.

В месте установки опоры устраивается углубление, на дне которого отсыпается подушка из песка или щебня в 10-15 см. погружаемый конец опоры обрабатывается антикоррозийным составом (битумная мастика или другие). Столб устанавливается в углубление и бетонируется.

Когда все опоры установлены, к ним крепятся поперечные лаги из профильной трубы 20×40. Расстояние между ними составляет 60-100 см. Необходимо минимум две поперечные опоры. В качестве соединения могут быть использованы сварные швы или соответствующие метизы. Готовый каркас обрабатывается антикоррозийными составами или красится в соответствии с замыслом.

Крепление поликарбоната

Перед тем, как закрепить поликарбонат на заборе, следует выбрать подходящий способ фиксации – скользящие петли или саморезы со специальными шайбами, компенсирующими тепловое расширение.

После вам следует выкроить лист подходящей конфигурации при помощи любого электрического или ручного инструмента для работы по дереву, не снимая транспортировочную пленку производителя. Верхний торец панели защищается герметизирующей лентой, нижний – перфорированной. Затем оба прикрываются специальным профилем из алюминия или поликарбоната.

Следующий шаг – разметить и просверлить отверстия для саморезов. Они должны располагаться с шагом в 30-70 см, а диметр должен на 2-3 мм превышать толщину ножки термокомпенсирующей шайбы, которая поставляется отдельно от метизов. Подготовленную панель можно прикручивать к каркасу.

Термокомпенсирующие шайбы состоят из нескольких элементов:

1. Уплотнительное кольцо, которое принимает нагрузку вкручиваемого самореза.
2. Собственно термокомпенсирующая шайба с ножкой, которая входит в подготовленное в листе отверстие.
3. Крышка, защищающая «шляпку» самореза.

Такая оснастка компенсирует тепловые расширения поликарбоната и, заодно, перекрывает «мостики холода», которые образуются в шурупах. Вкручивание крепежных элементов без применения упомянутой выше фурнитуры – нарушение технологии, которое ведет к значительному снижению срока эксплуатации ограждения.

В процессе вкручивания саморезов недопустимо их перетягивание. В процессе термического расширения в местах слишком плотного прилегания «шляпки» лист может треснуть. После крепления можно снимать пленку. Чем дольше пленка на листе, тем меньше мелких механических повреждений будет на его поверхности.

Таким образом, установка поликарбонатных панелей на кованый забор, даже уже готовый, не составит труда. Главное – соблюдать технологию и проверить соответствие параметров готового ограждение требованиям поликарбоната. Конечно, оптимальный вариант – проектирование забор под установку пластиковых листов сразу.

Особенности выбора материалов

На рынке стройматериалов присутствует ряд вариантов поликарбоната. Существуют монолитные и ячеистые или сотовые панели. Первые вполне сгодятся для невысоких бордюров около метра высотой, вторые – для полноценного ограждения от 1,8 м и выше.

Основной параметр, на который стоит обратить внимание – толщина панели. Диапазон доступных вариантов находится между 4 и 40 мм

Для отделки пролетов кованого забора больше подходят листы толщиной от 10 мм. Менее толстые обладают недостаточной прочностью и будут деформироваться в процессе монтажа и эксплуатации.

Также для фиксации профиля на кованой ограде понадобится специальная фурнитура. Для этих целей применяются соответствующие профили или метизы с сопутствующей оснасткой для точечного крепления. Монтаж при помощи профильных систем более распространен при установке панелей на функциональный стальной каркас. К декоративным металлическим заборам поликарбонат чаще крепится точечно.

Для хорошей изоляции боковых граней листов применяется специальная армирующая и изоляционная лента.

Конструкция забора с использованием кирпичных столбов

Забор содержит несколько отдельных элементов, составляющих единую конструкцию.

Первой и самой важной частью является фундамент, без которого забор может не выстоять даже года. Предполагается два варианта основания – ленточное или столбчатое

Выбор каждого напрямую зависит от величины предполагаемой нагрузки.

Ленточная база применяется на участках с сильными неровностями ландшафта, перепадами высоты, а также при создании кирпичной ограды или монтажа кованых вставок. Тяжелые железные узоры дают существенную нагрузку на фундамент.

В остальных случаях прекрасно справится с весом забора столбчатое основание.

Второй элемент – цоколь, который будет находиться непосредственно под ковкой, выступать в качестве поверхности для крепления.

Цокольный элемент

Опорные столпы становятся третьим компонентом, формируя прочное несущее место под установку кованых узоров. Кладку ведут в 1,5-2 кирпича, редкие исключения подразумевают использование трех кирпичей. При этом, внутри каждой кирпичной опоры остается некоторое пространство, которое не оставляют пустым. Сюда монтируют профилированную трубу, бетонируют ее, чтобы столпы не теряли в функционале.

Опорные столпы

Верхняя часть столбов покрывается четвертой составляющей – декоративным колпаком. Разумеется, функции клапана не ограничиваются эстетикой внешнего оформления.

Верхний клапан

Первостепенной задачей является защита внутренней части от попадания мусора или осадков, которые будут разрушать сооружение изнутри.

Далее идут перекладины, укладываемые поперек опор, иначе называемые лагами. Лаги могут быть из железной трубы или металлопрофильной. Но для облицовки ковкой это необязательная часть.

Основные вставки

Секции забора выполняются посредство вставок готовых пролетов.

Технология монтажа

Первым делом очищается место для установки забора из поликарбоната. Делается разметка территории, учитывая особенности опор. По чертежу проверяется точность, чтобы секции ограды без проблем стали в пролеты.

Выбор фундамента

Для монтажа заборов можно использовать столбчатый или ленточный фундаменты. В первом каждый столб бетонируется индивидуально. Во втором заливка организуется по периметру.

Опоры можно выполнить, используя кирпичную кладку, бетон или камень. К ним потребуется мощный ленточный фундамент с армированием, шириной не менее 30 см. Чтобы подготовить траншею необходимо по разметке удалить землю на 70 см вглубь. Садовым буром формируются отверстия не менее 1 м. под угловые и промежуточные столбы.

Дно траншеи утрамбовывается и засыпается на 10-15 см гравием. После сборки армирующего пояса, проверки горизонтали фундамента и вертикали всех столбов, траншея заполняется бетонным раствором.

Установка металлического каркаса

Установленные столбы оснащаются крепежами, к которым фиксируются секции поликарбоната. Можно использовать соединение болтами или сваркой. Для каркаса в строительстве используется профилированная труба или металлический профиль. Все сварочные швы зачищаются болгаркой, обрабатываются грунтовкой или антикоррозийным составом. После высыхания наносится краска. На верхние отверстия столбов навариваю пластины или надевают декоративные колпаки. Это защищает конструкцию от попадания влаги.

Крепление поликарбоната

Поликарбонат крепится к забору со стороны участка, отгораживая и защищая от внешнего шума. Установка листов довольно несложный процесс. Защитная пленка не снимается с поверхности до окончания работ. Это предотвратит появление мелких царапин.

Чтобы полотна не потрескались, отверстия для крепежа просверливают чуть больше чем диаметр шурупов. Зажимать до конца при монтаже тоже не стоит, должно остаться пространство для деформационного движения материала. Резиновые прокладки на креплениях компенсируют зазоры, и полотно не будет болтаться.
