Технология крепления стеллажей
Полки и стеллажи, самодельные они или фабричного изготовления, обязательно необходимо надежно закрепить. У напольных конструкций несущими элементами являются стойки, опирающиеся на основание и распределяющие нагрузку, поэтому при их расчете, изготовлении экономия недопустима.
Для навесных полок в гараже учитываются 2 основных момента: материал стен и конструкция подвеса. И то, и другое должно выдерживать вес дополнительных конструкций, быть надежным. Для слабых, недостаточно толстых стен придется заменить вариант с полками на стеллаж.
Чертежи популярных конструкций
Схемы и полный комплект чертежей на любой гаражный стеллаж легко найти в интернете. Наиболее распространены следующие варианты:
- С несущим каркасом из стального профиля (трубы, уголка) и настеленными полками. Может модифицироваться в деревянный – остов из бруса, к нему крепятся доски, древесностружечные плиты (ОСБ), жестко или на кронштейнах.
- Полки, навешанные на стену. Могут иметь жесткое обрамление с вкладышем из ДСП или быть цельными – по желанию и возможностям заказчика.
Расчеты сводятся к привязке готового проекта к местным условиям: размерам стены, выделенной под стеллаж площади. Конструкция может быть не только прямолинейной, но и угловой, если свободное пространство в жестком дефиците. Но и поместится на такой мини-стеллаж немного.

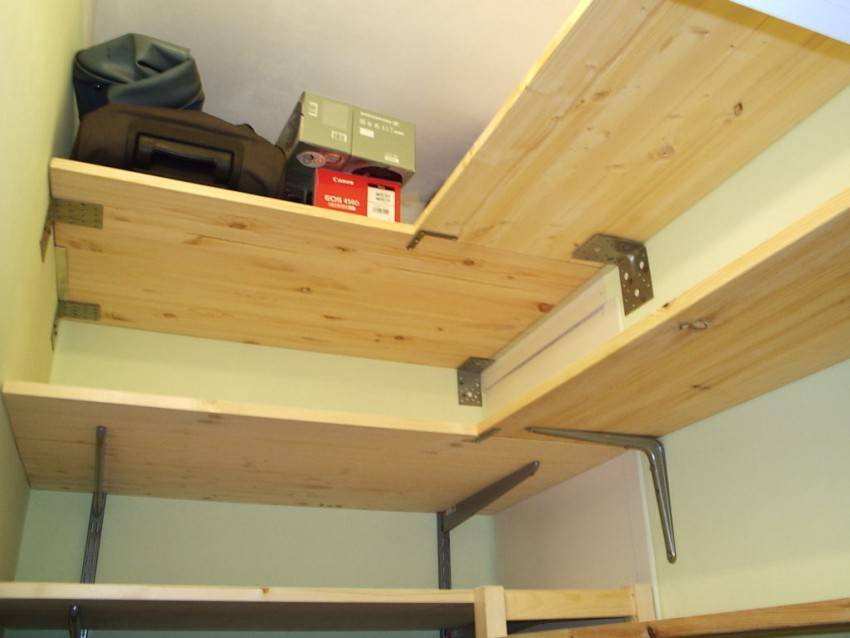

Настенные полки
Решение простое и оправданное. Для его реализации понадобится знать будущее размеры конструкции, четко определиться, на какую стену из трех в гараже навесить полки, чтобы ими было удобно пользоваться, и они не мешали в повседневной деятельности.
Неплохо начертить схему помещения в максимальном приближении к масштабу, а затем немого «поколдовать» над ней, распределяя полки с учетом размещения автомобиля, его свободного заезда-выезда, а также передвижения людей.
Правильно размещенный стеллаж должен идеально вписаться в интерьер: на него положат все необходимое, при этом не будут цепляться одеждой, задевать головой.

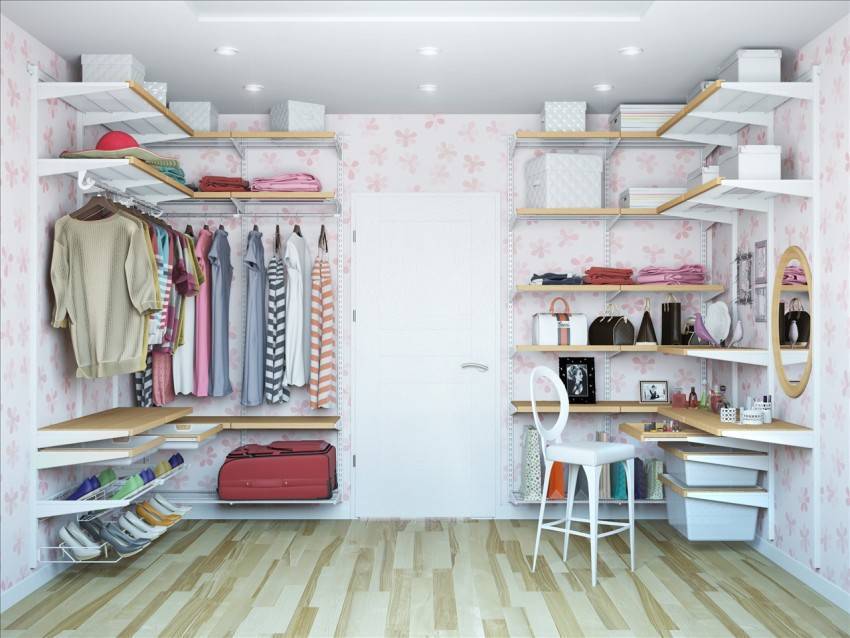

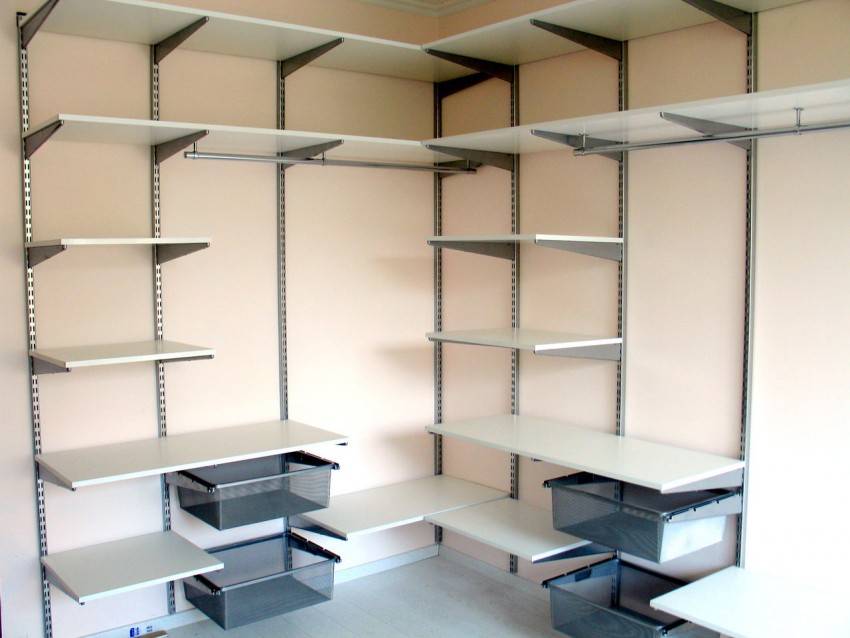

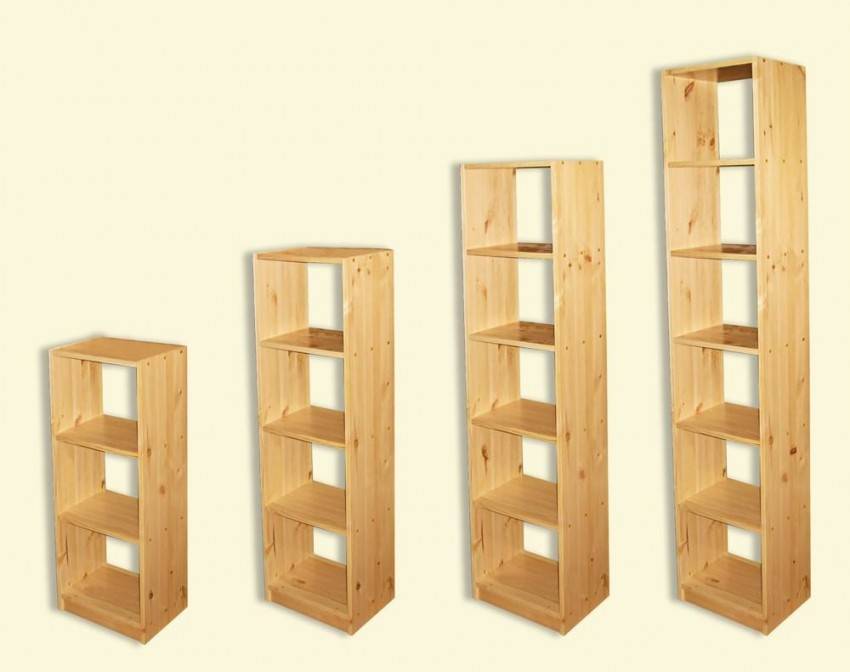

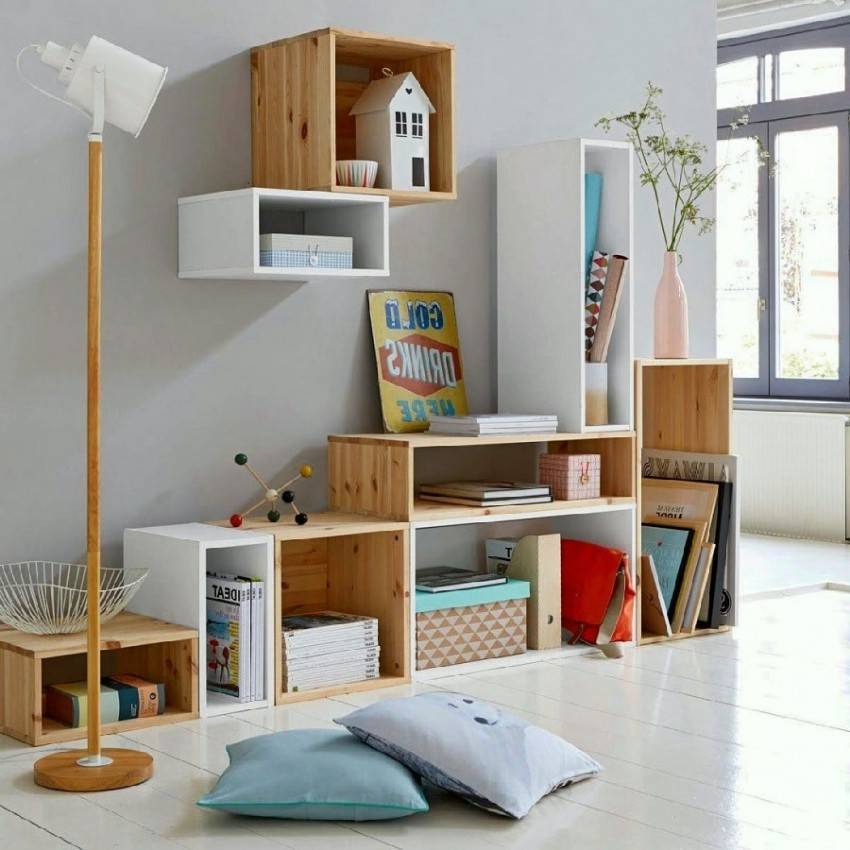

Модульные
Конструкции из готовых элементов (модулей) обладают рядом преимуществ в сравнении с теми, которые жестко закрепляются раз и навсегда
Из такого «лего» легко собрать навесные полки под собственные потребности (особенно это важно для нестандартных ситуаций). Полки бывают сборные, разборные, многоярусные – такие, чтобы удовлетворяли запросы и пожелания потребителей
Полки в виде щита для инструмента
В автомастерской или там, где часто приходится заниматься ремонтом, поиск необходимого инструмента отнимает массу драгоценного времени. Гораздо удобнее, когда все находится под рукой, на специальном щите. Сделать подобную конструкцию для ключей в своем гараже не представляется сложной, трудно реализуемой задачей. Зато легко найти разводной или трубный ключ, съемник, размещенные каждый в конкретном месте.
Вариации подвесных полок
Сделать удобные функциональные навесные полки, чтобы не загромождать свободное пространство, а полноценно его использовать – мечта каждого хозяина. Какие выбрать – узкие и длинные или короткие и широкие – зависит от конкретной ситуации.
Допустимо навешать полки хоть до самой крыши под потолком, главное, чтобы они выполняли свою задачу, и до них легко было достать. В таком случае на средние ряды помещают инструмент, инвентарь, которым пользуются повседневно, а на верхние ряды – то, что понадобится раз в год или еще реже.
Конструкции и размеры
После того, как вы определились с материалом, стоит подумать о типе конструкции, которая отлично подойдет для выбранного помещения.
Подвесная полка
У каждого типа полок есть особые крепежные системы, на которые они будут монтироваться, если стены не прочные или будущее содержимое полок слишком тяжеловесно. Существует несколько полок по типу крепления:
- настенные;
- потолочные;
- одинарная навесная;
- многоярусная навесная;
- полки-трансформеры;
- полки на колесах для возможности передвигать конструкции;
- полки, вращающиеся вокруг своей оси.
Настенные полки можно делать как открытого, так и закрытого типа. На них удобно хранить различное оборудование, часто использующееся хозяином. Такие полки легко создаются с помощью уголка и крепятся к стенам.
Пример самых простых настенных полок
Подвесные полки отлично подойдут, когда стены помещения недостаточно устойчивы для больших весов. Для создания таких конструкций потребуется уголок и непосредственно полка. В роли каркаса используется крепкий трос или углы. Крепление производится с использованием крючков.
Данные полки очень удобны, так как их можно снять в любой момент. Недостатком их является плохая устойчивость и подвижности: лучше не использовать их под тяжелые предметы.

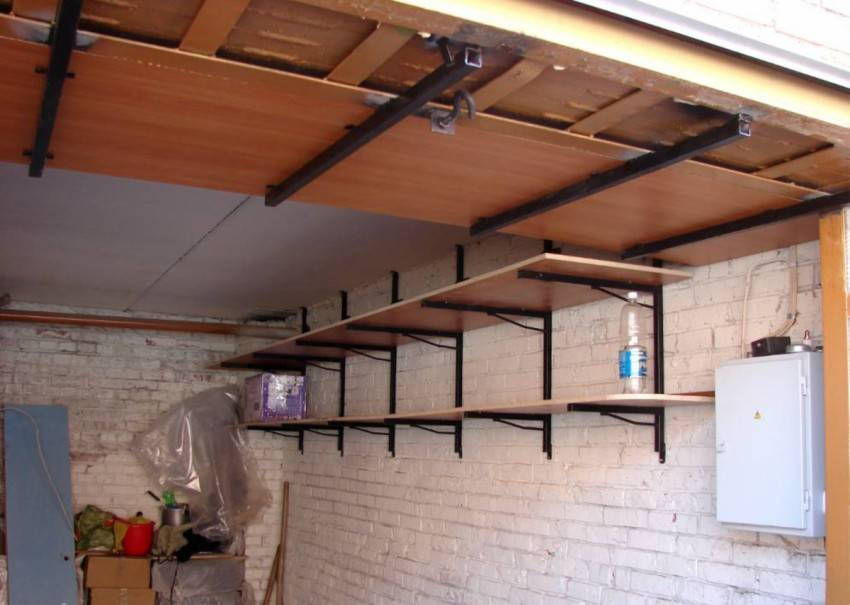

Пример подвесных гаражных полок
Также отличным вариантом будет создание отдельной полки для инструментов, где каждому предмету можно отвести свое место. Например, для отверток можно взять деревянный брусок и сделать в нем небольшие отверстия. Прикреплять его горизонтально, как показано на картинке ниже.
Для хранения ключей можно использовать крючки или гвозди, вбитые в горизонтальную поверхность. Ключи можно расположить в порядке возрастания и убывания, что сделает внешний вид более аккуратным. Для большего удобства данную поверхность можно сделать подвижной, установив ее на колесики.

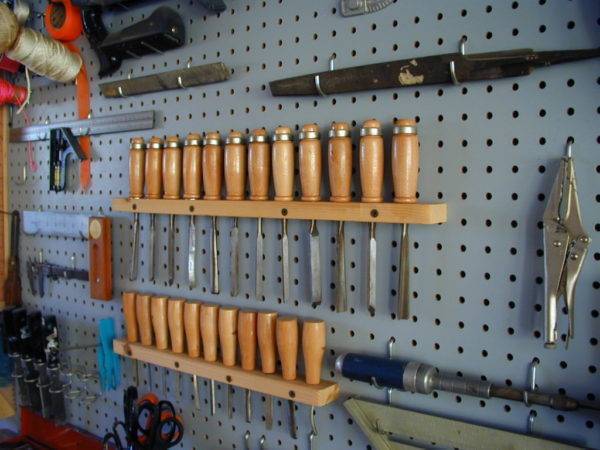

Пример хранения отверток и других часто используемых небольших инструментов
Потолочные конструкции можно сделать у стены — так они будут более крепкими и устойчивыми, и их можно будет использовать для материалов любого веса. На них можно поместить вещи, которыми вы не пользуетесь дома. Потолочные полки делаются любых размеров как в длину, так и в ширину. Недостаток их в том, что вещи с них доставать довольно проблематично. Именно поэтому на них лучше хранить то, чем вы очень редко пользуетесь.
Стеллаж приходит на помощь, когда все свободные стены в гараже неустойчивы. Выделяют четыре вида стеллажей:
- стационарные;
- передвижные, на колесиках;
- вращающиеся;
разборные.
Для работы над созданием полок огромным преимуществом будет использование чертежей. На них вы можете подробно изобразить тип конструкции, размеры и объемы полок, а также пример крепления. Если у вас нет особых предпочтений, лучше использовать стандартные размеры полок: 60 сантиметров в длину и 30-40 сантиметров в ширину.
У стационарного стеллажа можно увеличивать размеры полок до двух метров в длину и полуметра в ширину. Расстояние ярусов зависит от того, что будет на них храниться. Для большего удобства стоит сделать объемной нижнюю полку, а верхние сделать стандартными (30-35 сантиметров между ярусами).
Функциональный стеллаж
Подвесные полки желательно делать немного меньше: примерно 60 сантиметров в длину и 30 сантиметров в ширину. Расстояние между ними чаще небольшое, около 15-20 сантиметров, поэтому их отводят под те вещи, которые редко пригождаются.

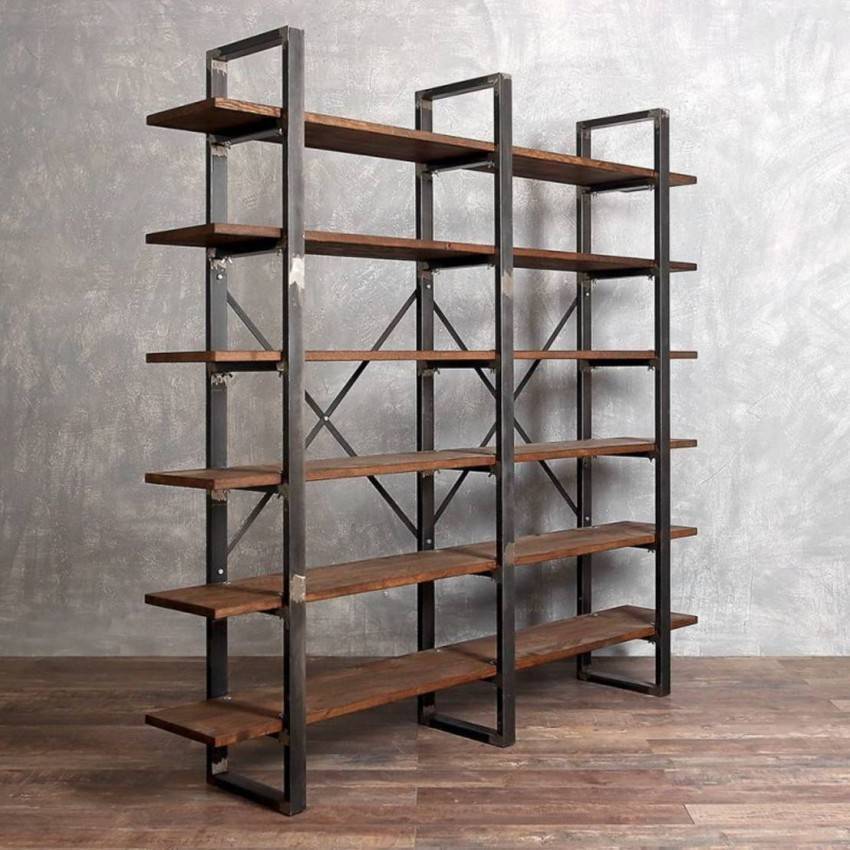

Деревянные полки с каркасом из металла

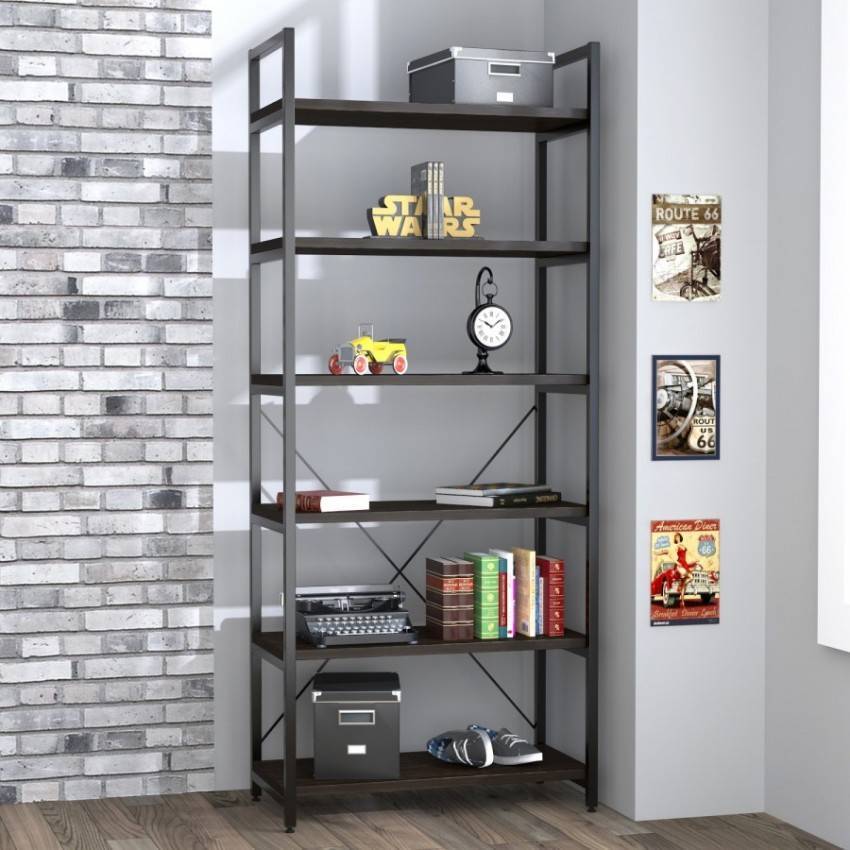

Стеллаж с металлическим каркасом
Альтернативный вариант конструкции, представляющий собой более дорогое, но, вместе с тем, более прочное и долговечное решение. Металлическими в данных полках являются стойки, а сама поверхность полок выполняется из дерева или любых материалов, имеющих древесное происхождение.
Подобный стеллаж имеет более высокую невосприимчивость к влажности и плесени. Он более устойчив к нагреванию и возгоранию. Более того, применяя металлические части можно сделать разборными, что позволит менять внешний вид конструкции по любому желанию владельца гаража.
Материалы и инструменты, необходимые для работы

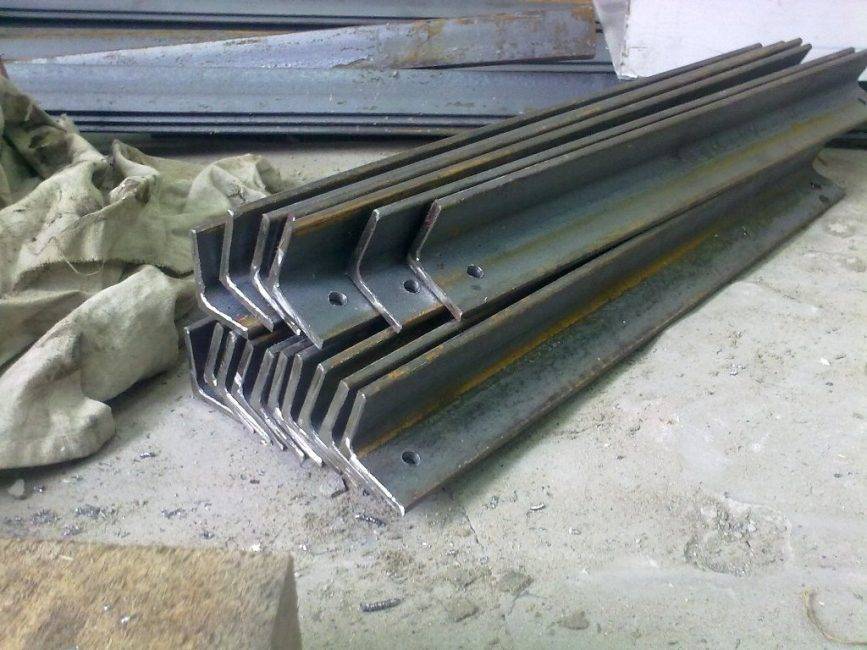

Уголки для стеллажа в гараже
Стойки подобного стеллажа делаются из труб прямоугольного сечения или же из профиля с шириной одной из сторон 5 см. В качестве поперечин лучше всего подойдёт уголок 30 мм.
Каркас делается из уголка, при этом толщина полки должна составлять от 1,5 до 3 см (по высоте уголка). Поперечины, сделанные из уголка, можно по разному крепить к направляющим – при помощи сварки или же при помощи болтов. Тут всё зависит от желания владельца.
Если нужна прочная конструкция, то предпочтительнее сварка, если требуется универсальность изделия с возможностью его дальнейшей модернизации, следует воспользоваться болтами. Применение болтов позволяет, например, менять высоту каждого уровня.
Полки традиционно могут быть сделаны из любого имеющегося под рукой материала – от сосны до ОСП. Их толщина из соображений прочности не должна быть менее 12-15 мм.
Для работ потребуется следующий набор инструментов:
- дрель (шуруповёрт)
- болгарка
- ножовка по дереву
- уголок
- уровень
- сварочный аппарат (опционально)
Порядок изготовления
Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы

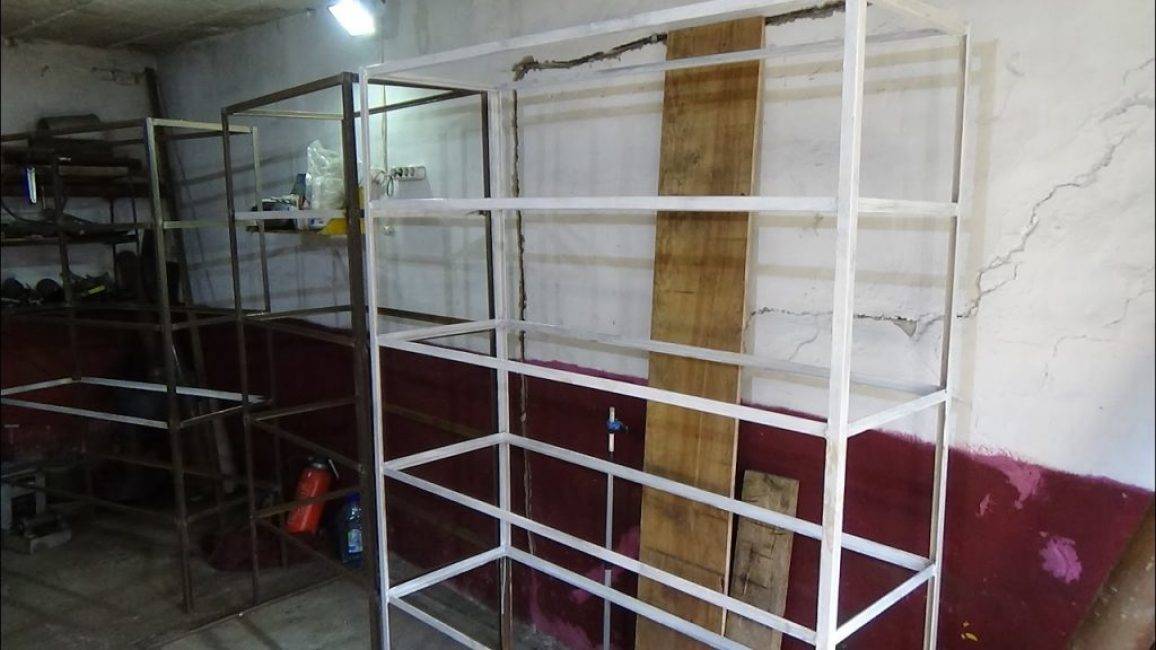

Каркас стелажа из уголка
Сборку стеллажа лучше всего проводить в свободном помещении, при этом желательно освободить гараж от лишних вещей и убрать из него автомобиль.
После сборки каркаса его следует прикрутить к стене. Последовательность сборки следующая:
По готовым замерам производится нарезка материала стоек и уголков для полок при помощи болгарки
Производится разметка стоек в тех местах, где к ним будут приделываться полки
Уголки прикручиваются при помощи болтов к стойкам (или привариваются в случае стационарной конструкции)
При этом крайне важно соблюсти угол соединения в 90°, иначе конструкция получится перекошенной
Аналогично стойки соединяются друг с другом при помощи поперечин, но при этом следует соблюсти прямые углы не только между стойками и поперечинами, но между поперечинами и приделанными ранее уголками
Собранная конструкция устанавливается на своё место и прикручивается к стенам и полу. Это можно сделать, например, при помощи анкерных болтов
Металлический каркас шлифуется при помощи болгарки с соответствующей насадкой-щёткой и покрывается грунтовкой или краской, содержащей грунтовку. На этом этапе, чтобы облегчить трудоёмкий процесс механической чистки каркаса от ржавчины, можно воспользоваться химическим преобразователем ржавчины
Обычно, преобразователи требуют сутки на растворение ржавчины; после чего допускается покраска поверхностей без какой бы то ни было механической или химической обработки
После высыхания краски из дерева или деревянных материалов вырезаются полочки и подгоняются по размерам к готовой конструкции каркаса
Полки шлифуются, красятся или покрываются лаком, после чего присоединяются к каркасу при помощи болтов или саморезов
На этом этапе, чтобы облегчить трудоёмкий процесс механической чистки каркаса от ржавчины, можно воспользоваться химическим преобразователем ржавчины. Обычно, преобразователи требуют сутки на растворение ржавчины; после чего допускается покраска поверхностей без какой бы то ни было механической или химической обработки
После высыхания краски из дерева или деревянных материалов вырезаются полочки и подгоняются по размерам к готовой конструкции каркаса
Полки шлифуются, красятся или покрываются лаком, после чего присоединяются к каркасу при помощи болтов или саморезов
Как сделать в гараже полки для ключей и мелких инструментов
На изготовление полки для ключей в гараже своими руками Вам потребуется всего 10 минут. Предварительно выбираете деревянную панель из ДВП или ДСП с толщиной 4-5 мм. Затем подготавливаете деревянную планку с пропилами, длиной 70-90 см. В эти пропилы будут размещаться рукоятки гаечных ключей. За счет толщины торцевой головки ключ будет держаться в панели верхней частью.
После подготовки панели необходимо отшлифовать и покрасить панель. Отставляете основание полки для ключей в гараже в сторону и переходите к изготовлению держателя для головок. По длине он будет равен короткой стороне основы, а шириной не более 4-5 см. Затем на держателе выпиливаете прямоугольные бруски, которые по ширине будут равняться рукояткам ключей.
Внимание! Обязательно выполняйте прорезы по ранжиру головок и не забудьте оставить с каждого из концов 2-3 см. Такое расстояние необходимо для болтового крепления панели к стене
Процесс производства стеллажей из дерева
Стеллажи производят в виде раздельных секций, которые необходимо монтировать на стенки погреба. Изготавливается такой стеллаж достаточно оперативно и легко. Ширину изделия вы выбираете самостоятельно, основываясь на объеме банок , которые будут там стоять.
При процессе монтажа и производства полок, помните, что к пристенной части должен быть доступ. Это делается для того чтобы в летнее время осуществлять просушку.
Чтобы произвести вертикальные полочные опоры, применяются бруски, сечение которых составляет 100х100 миллиметров. Основываясь на высоте подвала , определяете, какой высоты должен быть стеллаж.
Изначально производят горизонтальные поперечные рамы. На стойках нужно отметить на какой высоте будут располагаться полки. Толщина вашей доски должна составлять около 40-50-ти миллиметров. От нее стоит отпилить бруски, ширина которых будет от 6-ти сантиметров. Длина должна соответствовать размерам полок. В стойках надо выпилить пазы таким образом, чтобы они были идентичны размерам брусков. В результате сооружение собирают и закрепляют.
Потом на брусочный каркас необходимо положить полки.
Предварительно, перед процессом производства стеллажа его обязательно обрабатывают при помощи антисептика.
Выбор стеллажей для полок
Качественный материал – залог длительного эксплуатационного периода
Деревянные полки в подвале — очень частое явление, именно обрезные доски владельцы многих погребов предпочитают использовать в качестве материала.
Watch this video on YouTube
- Изготавливая стеллажи своими руками, умельцы предварительно обрабатывают материал антисептиком, окрашивают поверхности. А уже после завершения всех подготовительных этапов начинают монтаж сборки стеллажей, с последующим креплением на них полок.
- Очень удобны в использовании стеллажи из металлического уголка, который после обработки собирается внутри помещения. Сборка каркаса — задача не сложная, не требующая специальных навыков.
Если на деревянные каркасы полки закрепляют при помощи саморезов, которые упрочняют конструкцию стеллажей за счет дополнительного крепежа полок к брусьям, то металлические уголки — очень устойчивая и прочная конструкция.
Инструмент, который поможет в изготовлении полок и стеллажей
Схематический рисунок деревянного стеллажа
В зависимости от выбора материала, который будет использоваться в изготовлении полок и стеллажей, список может иметь существенные отличия:
- Дерево требует одного списка инструмента, металл — другого, хотя для крепления полок к каркасу стеллажей серьезных отличий нет.
- Доски, которые используются в качестве материала для полок на стеллажах, конечно, не всегда соответствуют тому виду, в котором будут монтироваться. Поверхность, если она не обработана, необходимо при помощи рубанка или шлифовальной машинки довести до требуемой гладкости.
- Нарезка досок и бруса выполняется при помощи обычной ножовки, но можно использовать небольшие деревообрабатывающие станки, которые могут выполнять и нарезку дерева и обстругивание.
- Для монтажа потребуются саморезы, болты и гвозди.
Для изготовления полок из фанеры нужно минимальное количество инструмента:
- Хорошая ножовка.
- Кисточка для обработки поверхности.
- Наждачная бумага для обработки краев.
- Строительная рулетка для выполнения разметки.
- Это же касается ДВП, ДСП, ламинированных плит.
Для изготовления полок из плоского шифера, металла нужно иметь:
- Углошлифовальную машину, в народе этот прибор больше известен как «болгарка».
- Разметочная рулетка с металлическим керном или обычный мел.
- В случае, если полки будут дополнительно закрепляться к уголку или дереву, потребуется сверло нужного размера и электрическая дрель.
Подготовительные работы

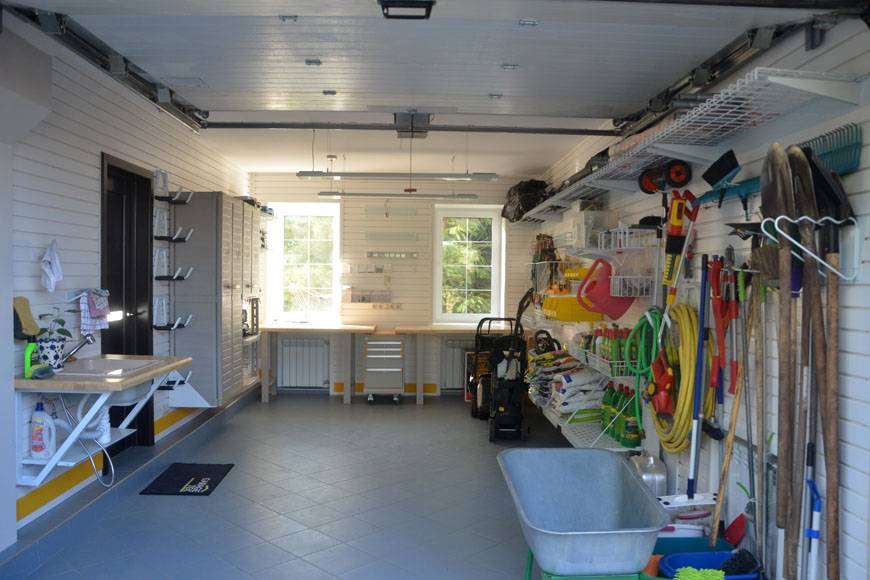

Зонирование
Перед тем как приступить к проектированию, необходимо решить вопрос зонирования и организации свободного пространства
В первую очередь важно определить местоположение основных рабочих зон, после чего уже несложно будет найти оптимальные варианты и размеры стеллажей. Рекомендуемое распределение зон гаража:
Рекомендуемое распределение зон гаража:
- Всегда свободная проходная зона.
- Зона лёгкого доступа, где расположены наиболее часто используемые предметы и вещи.
- Место, где находится всё тонкое, высокое и длинное. Оптимальное расположение таких предметов – вертикальное.
- Зона крупногабаритного инструмента и инвентаря.
- Рабочее место. Оборудуется станками и приспособлениями.
Проектирование
Именно с проектирования начинается процесс изготовления стеллажа
Прежде всего, необходимо подготовить чертёж, который можно сделать от руки. На нём должны быть указаны:
- геометрические параметры полок;
- расстояния относительно стен и потолка;
- размеры каждого элемента.
Для гаража наиболее удобны стеллажи с открытыми полками. Рекомендуется отдавать предпочтение простым формам и строгим линиям. Ширину полок выбирают такой, чтобы поместились все вещи, которые планируется хранить в этом месте. Высота стеллажа может быть разной, вплоть до потолка. Такие массивные конструкции стационарны и прочно крепятся к стенам и верхнему перекрытию.
На этапе проектирования решают, каков будет способ соединения деталей. Возможны несколько вариантов:
- сварка;
- болтовые соединения;
- саморезы и гвозди (для деревянных конструкций);
- с применением металлических уголков и пластин.
Необходимо правильно выбрать расстояние между полками. Нижние делают более просторными, так как на них чаще всего укладывают самые тяжёлые вещи, которые могут быть крупногабаритными. Если в данный момент таких предметов нет, они могут появиться в будущем.
Далее определяются с глубиной ниш, которая соответствует ширине полок. Слишком узкие непрактичны, чрезмерно широкие – неудобны в эксплуатации. Практика показала, что оптимальная глубина ниш – 50-60 см. Длина полок равна расстоянию между опорными стойками
Если стеллаж деревянный, важно не допустить прогибания досок под нагрузкой. В связи с этим оптимальная длина полок – 100-120 см
Металлические стеллажи делают более широкими.
Замеры и разметка
От того, насколько правильно будут сделаны замеры, зависит не только внешний вид готового изделия, но и его прочность и надёжность. Даже небольшие перекосы способны спровоцировать поломку и обрушение конструкции – это в большей степени относится к деревянным стеллажам.
Замеры выполняют с помощью рулетки. Длина ленты должна быть не менее 5 метров. Неоценимую помощь окажет лазерный уровень, посредством которого находят горизонталь и вертикаль. Он крайне необходим при выполнении разметки.
На стенах и/или потолке маркером отмечают местоположение основных элементов будущей конструкции
Это особенно важно при монтаже стационарных стеллажей. При изготовлении элементов (полок, опорных стоек) обязательно сверяются с выполненной разметкой
Чем покрыть деревянный стеллаж
В темной кладовке эстетика может и не столь важна, но если речь идет о балконе или лоджии, внешний вид стеллажа уже имеет значение. Обычная сосна выглядит скучно, а использовать породы с красивой фактурой — это дорого и не очень умно для рядовой хозяйственной конструкции. Отличный компромисс в этом случае — использование морилки.
Недорогой тонирующий состав превратит скучную сосну в темное венге, мореный дуб или другую выразительную древесину. Магия копеечной отделки — и обычные полки превращаются в стеллаж в стиле лофт
Что немаловажно, работая с морилкой дома, квартира не станет малярным цехом, со всеми вытекающими последствиями. Большинство морилок не имею запаха, а все последствия работ на линолеуме или паркете легко смываются обычной мыльной водой
Нравится такая идея отделки? Тогда читайте наше подробное руководство по морилкам, в нем мы рассказываем о тонкостях работы с каждым типом составов.
В сыром гараже и уж тем более на улице эстетика отходит на второй план. Здесь первоочередная задача защитить древесину от разрушающих внешних факторов, поэтому оптимальным решением оказывается покраска деревянного стеллажа.
Надежное пленочное покрытие защитит древесину от деструктивного воздействия влаги и других неблагоприятных факторов. Какой краской покрасить деревянный стеллаж? Мы бы рекомендовали использовать алкидные или масляные составы с предварительным нанесением специальной грунтовки, чтобы не разориться на краске, которая будет уходить в сухую древесину, как в песок. Более подробно о том, как выбирать краску для наружных работ по дереву — читайте здесь.
Размеры стеллажа для гаража
Обычно стеллажи ставят вдоль одной из стен – такое решение позволяет максимально рационально использовать пространство гаража. Сделайте заранее несколько измерений, чтобы знать, на какой предел по высоте, длине и ширине рассчитывать. Имейте в виду, что многие производители продают стеллажи вертикальными секциями длиной от 70 см до 1 м и более, потому собрать конструкцию необходимого размера будет несложно.
Вот некоторые рекомендации, которые стоит учесть при подборе размера стеллажей:
высота. Лучше брать настолько высокий стеллаж, насколько позволяют потолки в гараже. Таким образом удастся на одной и той же площади разместить максимум вещей. Продаются стеллажи высотой 1,5 м, 1,8м, 1,9 м, 2 м, реже можно найти и другие размеры;
глубина полки. Тут важен баланс. С одной стороны, полка должна быть вместительной. С другой стороны, слишком широкие полки отнимают много места, а если хранить на них всякие мелочи, то доступ к предметам на заднем плане будет усложнен. Глубина варьируется от 30 до 80 см, шаг 10 см
Оптимальной считается глубина 50-60 см, но, прежде всего, надо принимать во внимание, что именно вы собрались хранить. Понятно, что для габаритных предметов лучше выбрать полки поглубже;
длина секции
Золотой стандарт – это 1 м. При стандартном каркасе полка такой ширины будет достаточно прочной. Собрать стеллаж длиной 4 м, например, можно из 4 секций по 1 м. Если по каким-то причинам необходимо, чтобы длина секции была больше 1 м, то придется раскошелиться на усиленную конструкцию со швеллером или толстым брусом. Стоить это будет дороже, а если вы все делаете своими руками, то процесс изготовления будет сложнее;
расстояние между полками может быть практически любым. Удобно, когда положение полки можно отрегулировать, чтобы адаптировать стеллаж под хранение определенных предметов. Рекомендуется, чтобы первая полка располагалась на высоте 30-50 см от пола. Это обеспечит должную безопасность вам и позволит осуществлять простую уборку.
При желании можно комбинировать секции разной высоты, ширина полок в них также может отличаться. В общем, только вы знаете, какой стеллаж будет идеально вписываться в ваш гараж и отвечать всем требованиям.
Требования к конструкции
Перед началом работ следует ознакомиться с базовыми требованиями к самодельной конструкции:
Надежность. Полки и стеллажи должны быть крепкими, так как предназначены для хранения тяжелого груза, под которым доски не должны прогибаться.
Минимальная площадь. Конструкция должна быть компактной, так как основное пространство не предназначено для хранения.
Доступность. Стеллаж должен занимать место, к которому есть открытый доступ.
Также рекомендуется устанавливать регулировку для креплений, так как для инструмента порой необходима индивидуальная высота с целью оптимального хранения.
При этом специалисты предлагают придерживаться установленных стандартов:
Оптимальная ширина полок не должна превышать метр.
Крупные вещи лучше хранить на нижних ярусах, чтобы в случае непредвиденных обстоятельств они не нанесли повреждений, падая с небольшой высоты. Такое расположение необходимо в целях безопасности.
-
Высота полок верхних ярусов обычно регулируется от 25 до 60 см, для нижних уровней не превышает метра.
Расчет глубины актуален для многоуровневых конструкции и обычно достигает 45 см.
Принимая в расчет все параметры, можно смело приступать к изготовлению полок своими руками.

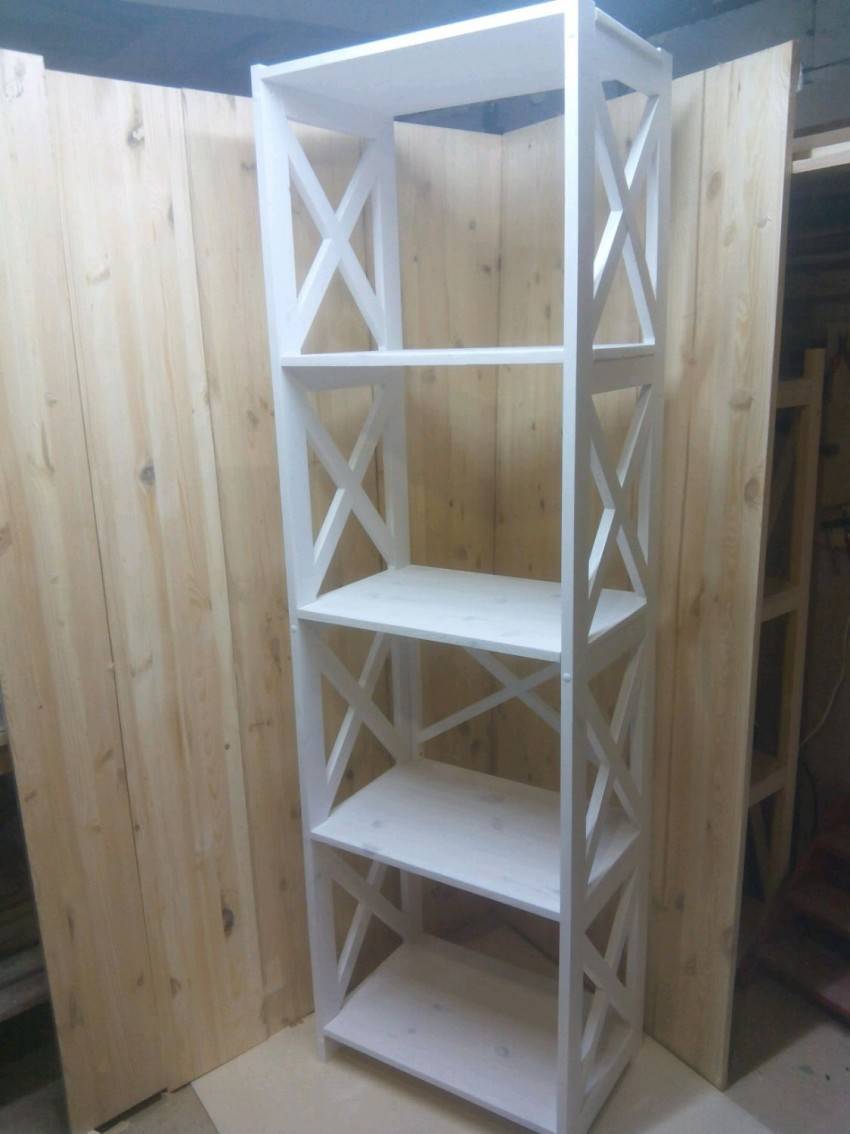

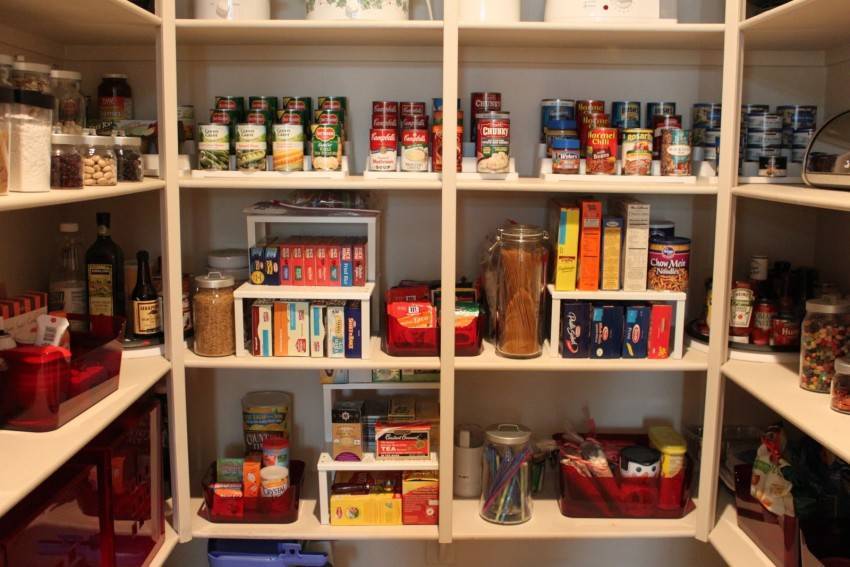

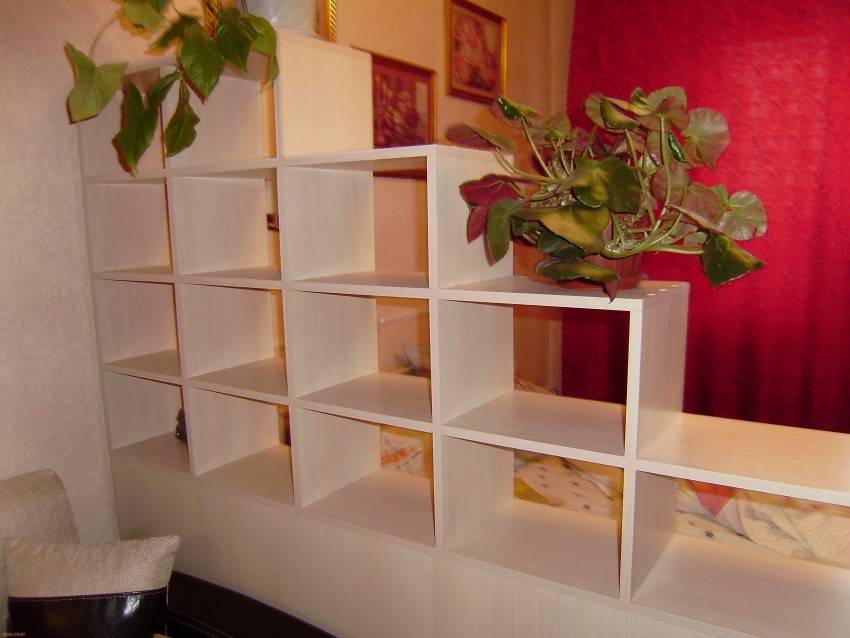

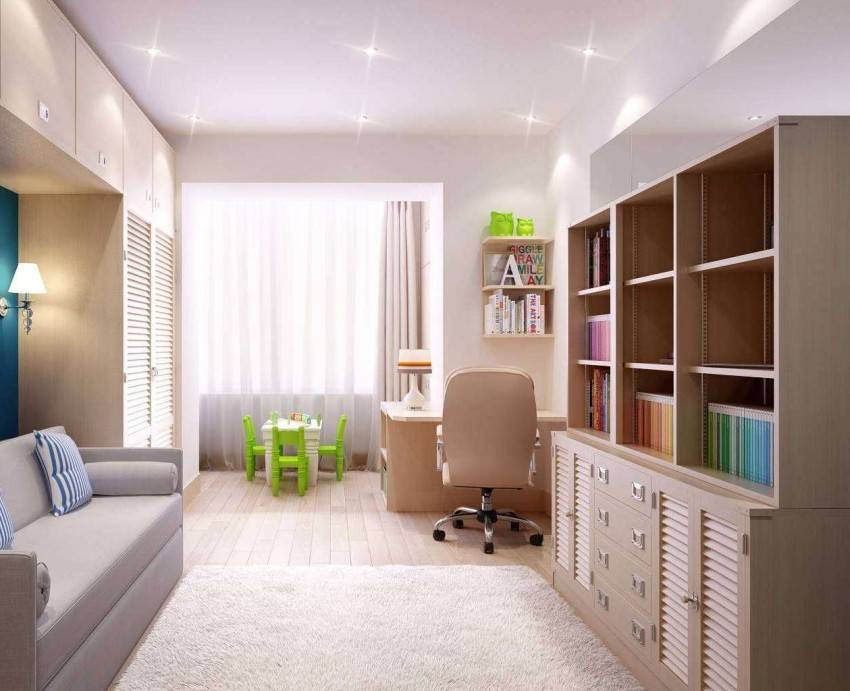

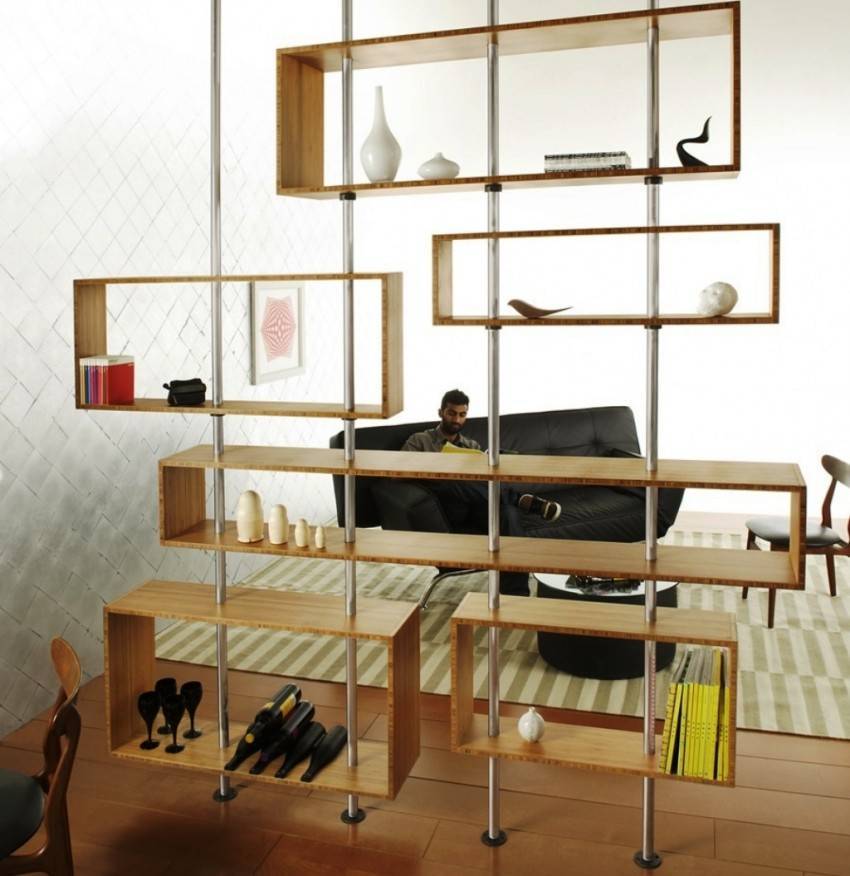

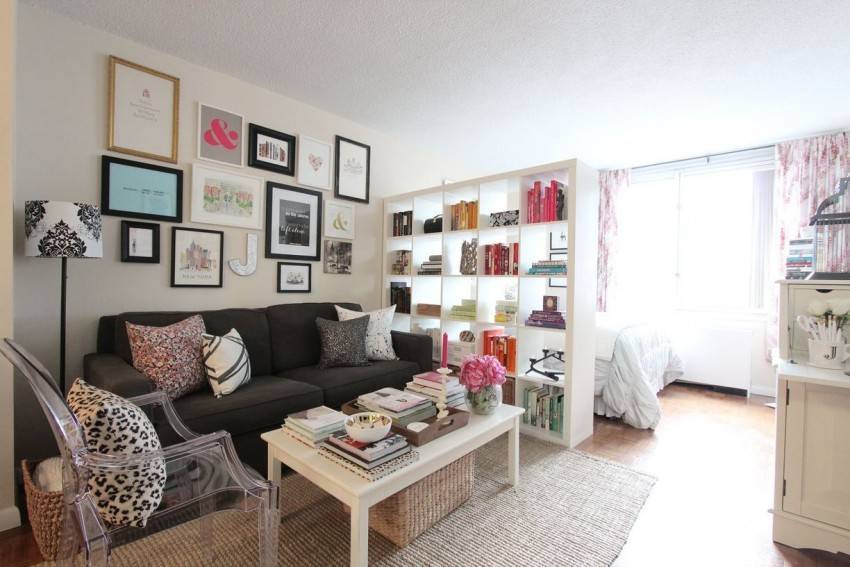

Фото стеллажей своими руками
Также рекомендуем просмотреть:
- Современная полка для книг своими руками
- Как сделать мини бар своими руками
- Детская мебель своими руками
- Как сделать пуфик своими руками
- Как сделать табурет своими руками
- Реставрация мебели своими руками
- Как сделать лавочку своими руками
- Инструкция как собрать компьютерный
- Кухонный стол своими руками
- Как сделать журнальный столик
- Красивый декупаж мебели
- Полка для ванной своими руками
- Делаем тумбу своими руками
- Перетяжка кресла своими руками
- Как сделать складной столик своими руками
- Шезлонг своими руками
- Чехол на стул своими руками
- Зеркало с подсветкой своими руками
- Как сделать шкаф своими руками
- Барный стул своими руками
- Красивая угловая полка своими руками
- Красивый абажур своими руками
Самостоятельное проектирование стеллажей
Началом работы следует считать подготовку схемы стеллажей, конструируемых своими руками. На листе бумаги в определённом масштабе вычерчивают все основные детали.
Главное здесь правильно рассчитать длину, ширину и высоту. Если стеллаж устанавливается в нише, значит его ширина должна быть меньше чем аналогичная величина между боковыми сторонами стен.
Между последней полкой и верхней отметкой ниши должно соблюдаться расстояние, позволяющее аккуратно уложить вещи или, например, поставить цветы в горшках.
Между нижней полкой и полом необходимо оставить зазор, примерно на 5-10 см. Высота между основными рядами зависит от объёма предметов, которые впоследствии должны будут на них располагаться.
Многие предпочитают выполнить не только чертёж, но и интерьерный рисунок. Увидеть в цвете предполагаемый результат всегда интересно.
Кроме этого будет видно, как стеллаж из дерева, выполненный своими руками, будет смотреться на фоне окружающих предметов.
