Как расположить мебель
Прежде всего необходимо определиться с размещением в пространстве кухонной мебели: в одну или две линии, в виде буквы П или Г, или же будет взят за основу полуостровной или островной вариант. Если имеется недостаток свободного пространства, без проблем можно подобрать маленький угловой гарнитур, но нужно точно подобрать размеры шкафов. Угловые кухни маленького размера позволяют максимально сэкономить пространство.
Площадь кухни позволяет поставить в ней стол, табуретки или стулья? Следует отвести для этого пространство с учетом возможности комфортного отодвигания стульев.
Далее необходимо определиться с количеством шкафов и местом их размещения. Только после этого можно приступать к созданию отдельных вариантов проектов кухни. В данном случае опять же очень разумно прибегнуть к помощи компьютерной программы. Она позволит с точностью до микрона рассчитать не только параметры фасадов, но и оптимизировать внутреннее пространство. При этом будут учтены все нюансы – расположение отверстий, фурнитуры, выдвижные элементы. Все должно открываться без усилий, чтобы обеспечить доступ к внутренним поверхностям напольных и навесных шкафов, а также к светильникам для шкафов.
Примеры деталировки кухонных шкафов и ящиков
Процесс подготовки документации для создания кухонного гарнитура своими руками, чертежи и схемы вместе с описанием перечня составляющих деталей надо изучить заранее. Алгоритмы действий, которые применяют для определения параметров типовых функциональных элементов.
Деталировка верхних шкафчиков
Для упрощения примеров можно принять толщину ДСП 16 мм. Деталировка мебели дополнена формулами, по которым выполняются расчеты.
Чтобы без лишних затруднений собрать кухонный гарнитур своими руками, чертежи и схемы дополняют крепежными кронштейнами. Эти элементы присоединяют к задней стенке. Необходимое количество (не менее 2 шт. на шкаф) устанавливают с учетом предполагаемой максимальной нагрузки.
Все указанные размеры необходимо выполнять в точности.
Деталировка ящика, установленного в полку
Габариты этого изделия должны соответствовать внутренним размерам кухонной мебели. При расчете ширины учитывают необходимость крепления телескопических (роликовых) направляющих.
Комплектующие стандартного ящика:
- левая и правая направляющие;
- стенки;
- фиксирующие угловые элементы;
- крепление для фасада;
- заглушки;
- фасад.
При изготовлении кухонного гарнитура своими руками чертежи и схемы отдельных ящиков создавать не надо, если приобрести метабоксы. Эти фабричные изделия выпускают в различных вариантах исполнения.
Чертежи метабоксов.
Встроенные механизмы обеспечивают:
- частичное выдвижение;
- плавное перемещение;
- самостоятельное закрывание без стука и ударных нагрузок.
Единственный существенный недостаток, высокая стоимость, компенсируется хорошими потребительскими характеристиками и официальными гарантиями производителя.

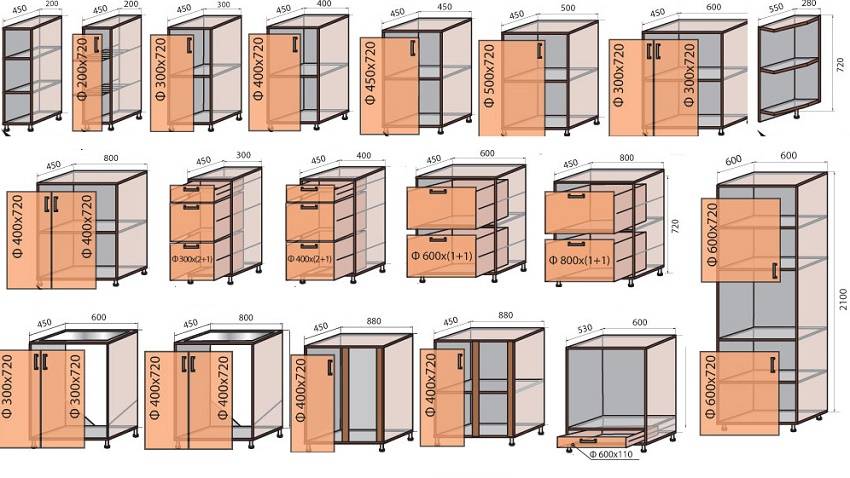

Размеры кухонных модулей.
Шкаф для утвари
Нижние модули оснащают распашными дверцами, ящиками. Применяют опоры с винтовыми регулировками для выравнивания верхней плоскости по одному уровню.
Чтобы упростить открывание крупной дверцы верхнего ящика, в комплект добавляют газовый подъемник.

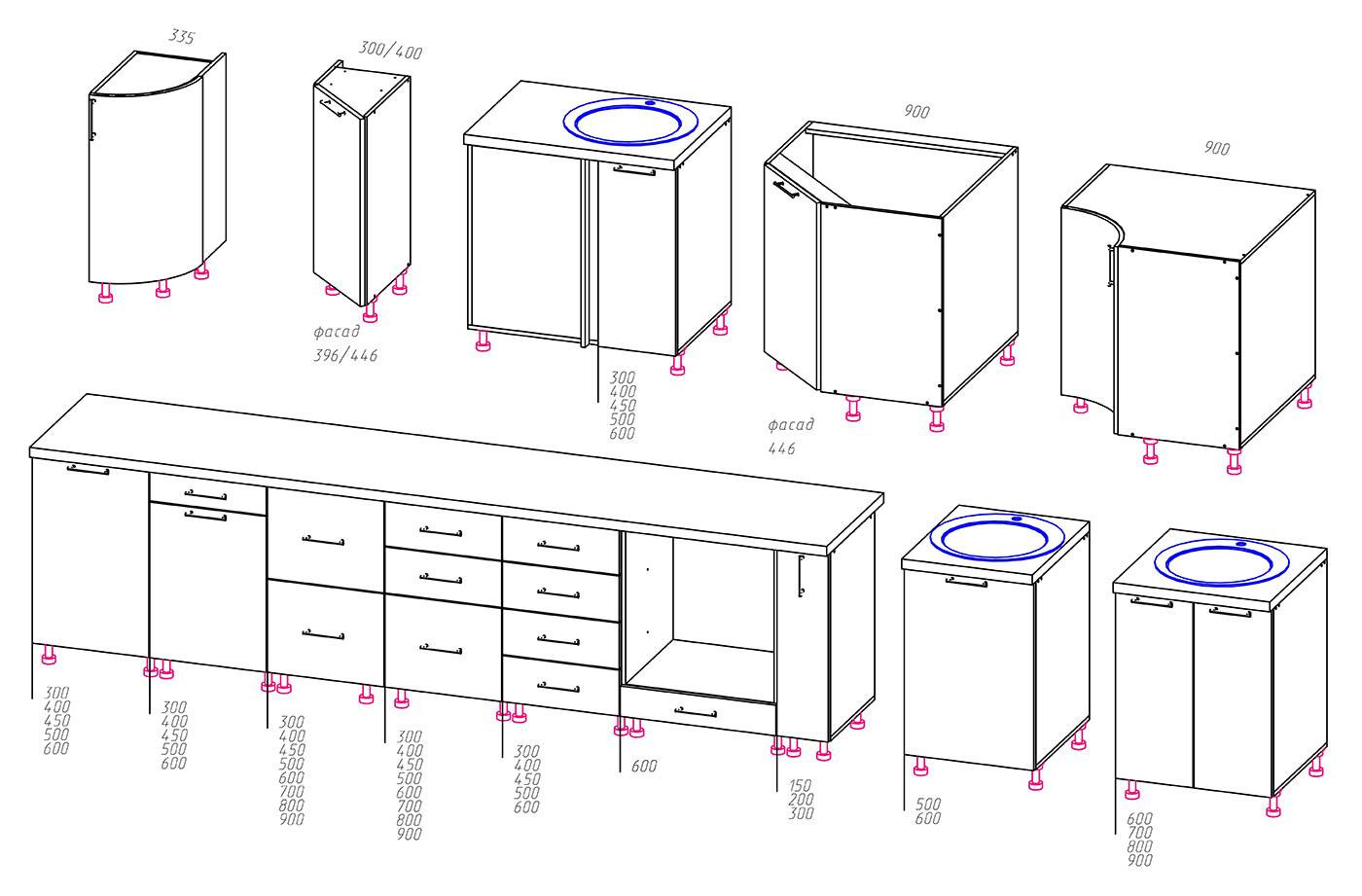

Схемы кухонных тумб с размерами.
Угловой вариант тумбы под мойку
Для упрощения расчета можно применить Г-образную конструкцию, составленную из 2 типовых модулей без промежуточной стенки. Отсутствие этого элемента компенсируют дополнительным ребром жесткости.
В таком варианте размеры кухонных шкафов и чертежи соответствуют стандартным параметрам.
Для правильного создания этого мебельного модуля надо уточнить параметры мойки, сантехнической арматуры. Внутри оставляют свободное пространство без горизонтальных перегородок для подсоединения водопроводных и канализационных труб.
Жесткость конструкции обеспечивают дополнительными усиливающими элементами в нижней и верхней части. При разработке деталировки мебели делают ширину свеса столешницы 60-90 мм, чтобы исключить попадание воды на фасад.

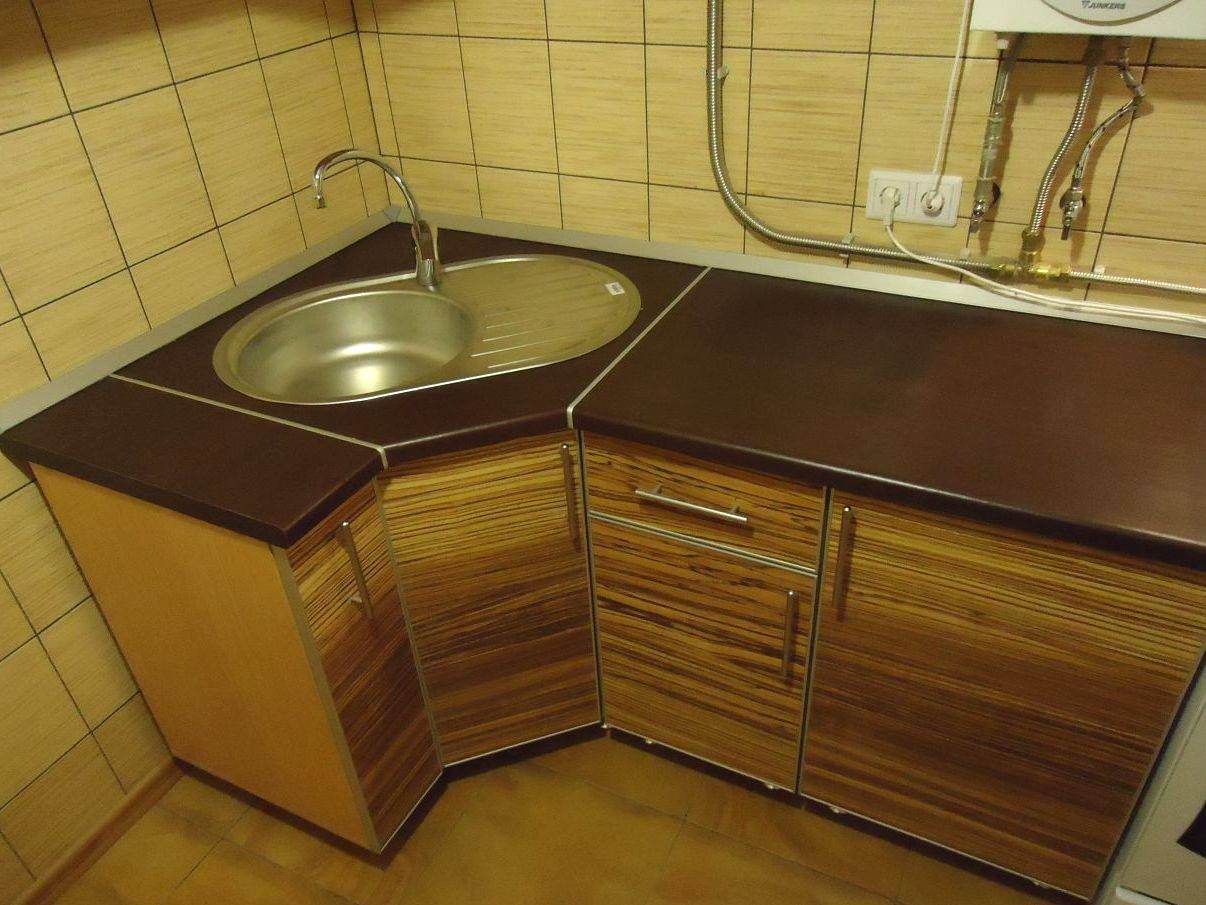

Угловые шкафы под мойку.
Как сделать угловой шкаф на кухню своими руками
Если говорить о том, как сделать угловой шкаф на кухню своими руками и разработать схемы и чертежи, следует уточнить, что придется изрядно попотеть над созданием угловой конфигурации верхних и нижних ящиков. В остальных случаях, процесс не будет существенно отличаться от стандартного проекта, если, конечно, не планируется множество нестандартных решений.
Обычно выделяют два вида угловых тумб: трапециевидная и Г-образная.
Угловой шкаф может быть не только Г-образный, но и в форме трапеции.
Рассмотрим решение для секции в виде буквы «Г» для нижнего ряда:
- размер: 900х900;
- боковые стены: 500х722;
- верх, низ: 884х884 (вырезается под углом 90о);
- нижняя планка: 100х420;
- вертикальная планка: 100х806.
Пример чертежа Г-образной угловой тумбы.
Для трапециевидной формы параметры следующие:
- размер: 900х900;
- боковые стены: 500х722;
- верх, низ: 884х884 (вырезается под углом 45о);
- нижняя планка: 100х600;
- вертикальная планка: 150х806.
Для тумбы трапециевидной формы имеются свои параметры.

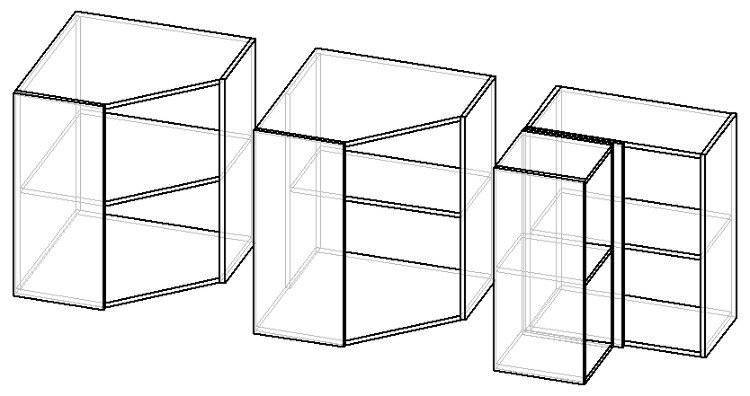

Угловые шкафы для верхней части гарнитура рассчитываются аналогично
При вычислении размеров важно учесть толщину боковой стенки. Для листов ДСП она составляет 16-18 мм
Кроме того, для конструкции с двумя фасадами требуется оставить зазор 2 мм, чтобы дверцы могли беспрепятственно регулироваться.
Дверцы углового шкафа должны открываться беспрепятственно.
Сложность воплощения проекта в жизнь также зависит от выбранного материала. Новичкам работать с натуральным дорогостоящим деревом не рекомендуется, лучше получить опыт на более доступном материале. В самом же процессе нет ничего невозможного — нужно немного усердия и выдержки, и тогда все получится.
Примеры кухонных гарнитуров с размерами ↑
Построение и проектирование кухни всегда отталкивается от габаритных размеров помещения. После того, как на чертеже уже размещены все стратегические объекты (трубы, розетки, выступы и пр.), можно приступать к расположению шкафов под бытовую технику. Далее следует размещать стандартную мебель, и только затем – нестандартные конструкции.
Готовые проекты прямых кухонь ↑

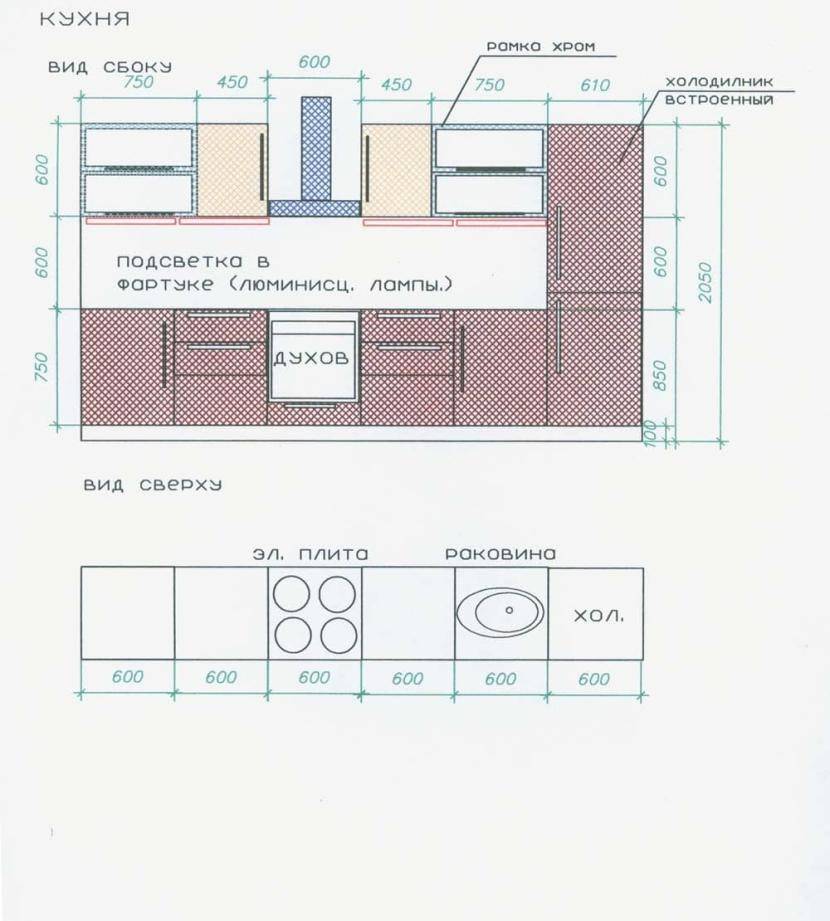

Разрабатывая собственный чертеж кухни, можно опираться на готовые проекты кухонь с размерами, соотнося при этом реальные габариты помещения с указанными в эскизе.

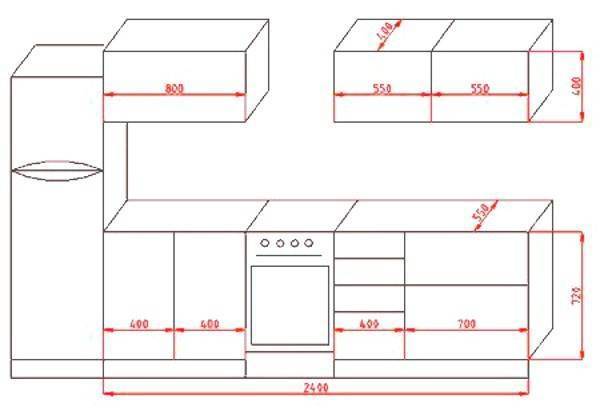

Стандартный кухонный гарнитур с размерами:
Чертеж прямой кухни с нестандартными шкафами:
Варианты чертежей угловых гарнитуров ↑
Чертеж угловой кухни рекомендуется начинать прорисовывать с нижнего углового шкафа. Далее расставляют мебель с бытовой техникой, а потом рассчитывают нестандартные тумбы.
Стандартная угловая кухня с размерами:
Стандартная угловая кухня с размерами
Проектирование кухни с трапециевидным угловым элементом:
Проектирование кухни
Чертежи угловой кухни нестандартного размера:
Деталировка основных кухонных шкафов: чертежи и размеры
Важно!
- Расчет деталировки производится с учетом толщины ДСП.
- Стандартная толщина ЛДСП для изготовления кухонной мебели – 16 и 18 мм.
- Нижние кухонные ящики устанавливаются на регулируемые опоры высотой 10 см.
- Опорную планку (нижний цоколь) рекомендовано изготавливать цельной – неразрывной под весь кухонный гарнитур.
- Приведенные ниже деталировка и чертежи кухни рассчитаны под ДСП 16 и столешницу 28 мм.
- Высота нижнего яруса – 850 мм с учетом столешницы, верхнего – 720 мм.
Шкаф под встраиваемую духовку ↑
Чертеж тумбы: 600х500
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х568 | 1 |
| Полка | 500х568 | 1 |
| Нижний цоколь | 100х600 | 1 |
Тумба под мойку ↑
Ширина тумбы варьируется в зависимости от длины мойки.
Чертеж кухонного шкафа под мойку 800 мм
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х768 | 1 |
| Верхний цоколь (поддерживающая царга, планка) | 80х768 | 2 |
| Нижний цоколь | 100х800 | 1 |
Шкафчик с выдвижными ящиками ↑
Ширина варьируется согласно обусловленным размерам помещения или пожеланиям заказчика.
Эскиз тумбы с 4-мя выдвижными ящиками, размер 400х500
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х368 | 1 |
| Боковые планки выдвижного ящика | 140х500 | 16 |
| Нижний цоколь | 100х400 | 1 |

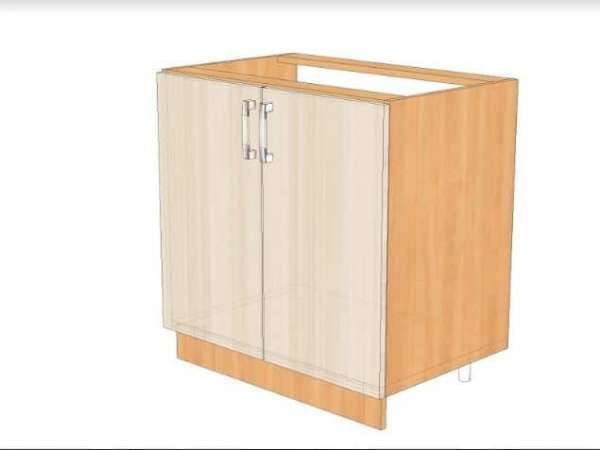

Нижняя тумба с распашными фасадами ↑
Размер можно варьировать по ширине в пределах 300…1000 мм.
Чертеж кухонного шкафа с двумя дверками, ширина 600
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х568 | 1 |
| Полка | 500х568 | 1-2 |
| Нижний цоколь | 100х600 | 1 |
Угловой шкафчик: два варианта ↑
Эскиз Г-образной угловой секции 900х900
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно, крыша (тумба под мойку изготавливается без крыши) | 884х884с зарезкой под угол 90⁰ | 2 |
| Полка (в тумбе под угловую мойку полка отсутствует) | 884х884с зарезкой под угол 90⁰ | 1 |
| Нижний цоколь | 100х420 | 2 |
| Вертикальный цоколь | 100х806 | 2 |
Чертеж нижней угловой тумбы в форме трапеции 900х900
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно, крыша (тумба под мойку изготавливается без крыши) | 884х884с зарезкой под угол 45⁰ | 2 |
| Полка (в тумбе под угловую мойку полка отсутствует) | 884х884с зарезкой под угол 45⁰ | 1 |
| Нижний цоколь | 100х600(обрезать «по месту») | 1 |
| Вертикальный цоколь | 150х806 | 1 |
Шкаф под телескопическую вытяжку ↑
Ширина шкафа варьируется в зависимости от ширины вытяжки, высота рассчитывается относительно размеров,рекомендованных производителем бытовой техники.
Проект навесного кухонного шкафчика под стандартную телескопическую вытяжку 600 мм
| Наименование детали | Габариты | Количество |
| Бок | 300х720 | 2 |
| Крыша | 300х568(вырез под гофру) | 1 |
| Полка | 300х568(вырез под гофру) | 1 |
Навесной шкафчик с распашными фасадами ↑
Чертеж верхнего ящика с распашными фасадами 800х720
| Наименование детали | Габариты | Количество |
| Бок | 300х720 | 2 |
| Крыша, дно | 300х768 | 2 |
| Полка (отсутствует в шкафу с сушкой под посуду) | 300х768 | 1-2 |
Навесной угловой шкафчик: два варианта ↑

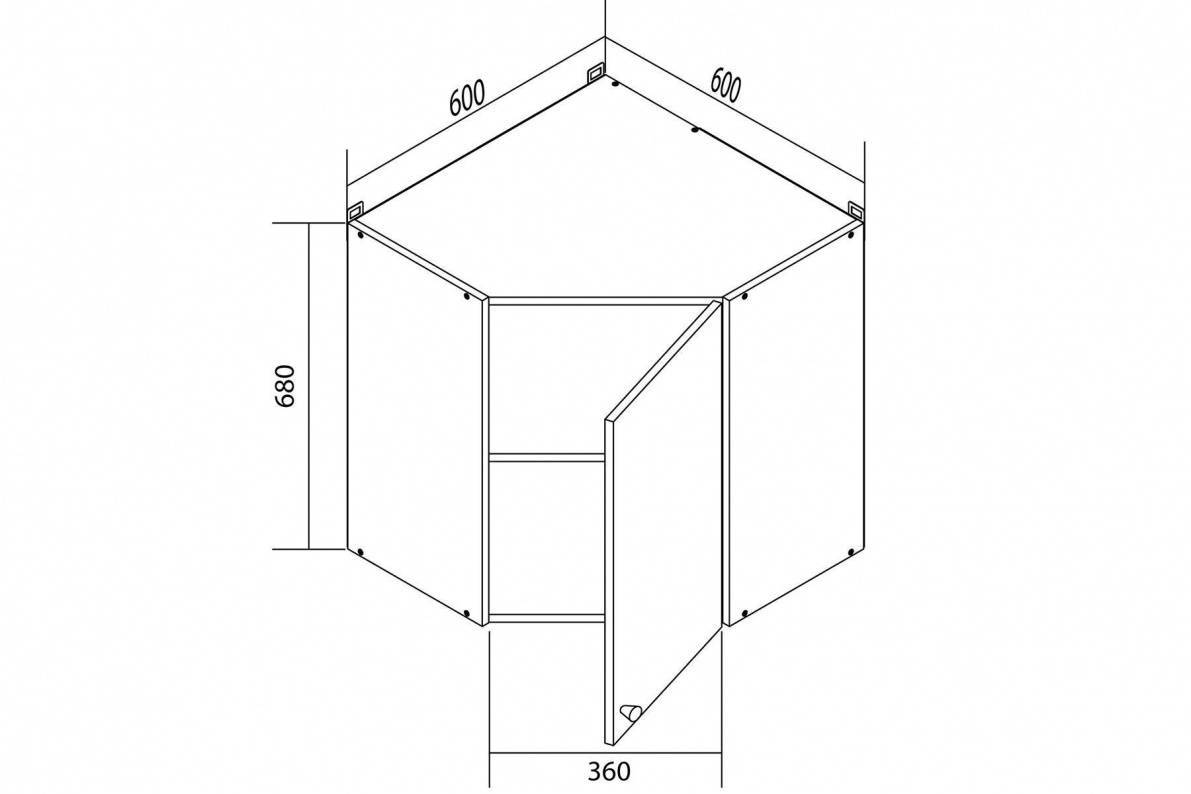

Чертеж углового Г-образного шкафа 600х600
| Наименование детали | Габариты | Количество |
| Бок | 300х720 | 2 |
| Крыша, дно | 584х584с зарезкой под угол 90⁰ | 2 |
| Полка | 584х584с зарезкой под угол 90⁰ | 1-2 |
| Стягивающий вертикальный цоколь | 150 х 688 | 1 |
Эскиз трапециевидного углового верхнего шкафа 600х600
| Наименование детали | Габариты | Количество |
| Бок | 300х720 | 2 |
| Крыша, дно | 584х584с зарезкой под угол 45⁰ | 2 |
| Полка | 584х584с зарезкой под угол 45⁰ | 1-2 |
| Стягивающий вертикальный цоколь | 150 х 688 | 1 |
С чего начать проектирование кухни
Разработка проекта начинается с создания эскиза, поиска концепции, а затем определяется возможность ее реализации в существующих условиях. Для этого необходимо подобрать размеры основных элементов в соответствии с параметрами помещения.
Размеры кухонного гарнитура и его основных элементов подбираются с учетом параметров помещения
Обмер помещения – что учесть

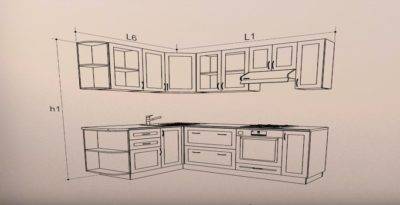

На первом этапе необходимо подготовить обмерочный план кухни, чтобы наглядно отобразить конструктивные особенности помещения, расположение оконного и дверного проема, труб, стояков, розеток, включателей.
Обмерочный план кухни

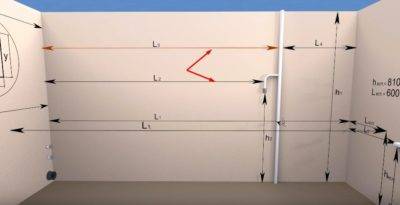

Для разработки проекта кухонного гарнитура требуется выполнять ряд измерений.
Таблица 1. Необходимые измерения
| Иллюстрация | Описание |
|---|---|
 Замер №1 | Важный показатель – высота потолка (h1 на схеме). Если в помещении имеется натяжной потолок или предполагается его установка, то от значения h1 потребуется отнять 4-5 см. При наличии гипсокартонных потолочных конструкций выполняют два замера: h1 и от пола до гипсокартонной конструкции. |
 Замер №2 | При расположении на кухне газовой трубы также необходимо выполнить ряд измерений: h2 – расстояние от пола до газового крана, L4 – от смежной стены до газопроводной трубы и L8 – расстояние между трубой и стеной, вдоль которой она расположена. |
 Замер №3 | Чтобы определить – не будет ли подоконник мешать установке кухонного гарнитура, необходимо выполнить замеры, на схеме обозначенные как L5 b h3 – первый от угла смежных стен до края подоконника и второй от пола до подоконника. Если значение L5 превышает 60 см, то расстояние от пола до подоконника не измеряют. |
 Замер №4 | С противоположной стороны от стены до трубы выполняют замеры L3 – от угла до газопроводной трубы и L2 – от угла до крайней точки газоотводной трубы. Зная значение расстояний L1, L3 и L4 можно определить диаметр газовой трубы. |
 Замер №5 | На этой же стене и противоположной определяют расположение виртуальной точки, которая образуется при схождении линий с координатами 60 х 81-82 см. (Lвсп. и h всп. на схеме). |
 Замер №6 | При соединении расположенных противоположно виртуальных точек будут получены две длины – от точки до точки и непосредственно между противоположными стенами от угла до угла. Эти две длины сравнивают и выбирают наибольшее, которое будет отображено на эскизе. |
 Замер №7 | К основным размерам относится ширина противоположной от окна стены (L6 на схеме). |
 Замер №8 | Также требуется определить место размещения вытяжного отверстия, выполнив измерения L7 (от угла) и h4 (от пола). |
 Замер №9 | При расположении гарнитура на противоположной стороне – измеряют расстояние от дверного проема до стены (L1доп. на схеме). |
 Замер №10 | При размещении гарнитура вдоль стены, смежной с той, вдоль которой проходит труба отопления, потребуются следующие измерения: L2доп. – от угла до края подоконника, L3доп. – от угла до трубы отопления, L4доп. – от трубы отопления до стены, вдоль которой она расположена. |
 Замер №11 | Полученные замеры отображают на эскизе. |
Кухни без навесных шкафов: фото примеров оформления интерьеров
Сравнительно недавно в интерьерах современных кухонь стали использовать гарнитуры без навесных шкафов. Такое необычное оформление позволяет создать интересный дизайн, но подходит оно не для всех помещений.
Кухонный гарнитур без навесных шкафов имеет ряд неоспоримых преимуществ:
Интерьер кухни без навесных шкафов выглядит необычно и просторно
- Такой вариант оформления помогает визуально создать дополнительное пространство в помещении. Особенно это уместно для небольшой кухни.
- Возможность создания разных вариантов обстановки. Гарнитур без верхних модулей можно устанавливать даже в зоне окна.
- Максимальная освещенность помещения. Отсутствие навесных шкафов способствует равномерному распределению света, исходящего от центральной люстры, поэтому отпадает необходимость установки дополнительной подсветки.
- Отсутствие места для сбора пыли. Классические двухъярусные гарнитуры менее удобны в плане уборки, ведь на верхнем ярусе собирается пыль, которую убирать не очень удобно.
- Досягаемость. Гарнитур стандартной высоты без верхнего ряда особенно удобен будет для жильцов маленького роста, которым не придется дотягиваться до верхних шкафов.
- Бюджетность. Гарнитур с одним нижним рядом стоит намного дешевле.
- Безопасность. Некачественный крепеж верхних шкафов или большой вес содержимого может привести к тому, что мебель просто упадет.
- Дополнительная возможность декоративного оформления. Свободные от шкафов стены станут отличным местом для размещения картин, фотографий, панно или полочек.
Если помещение маленькое, то кухня без верхних шкафов станет отличным решением
Работа над проектом
Необходимо создать проект кухни, представить себе его, придумать несколько вариантов расположения секций и функциональных элементов.

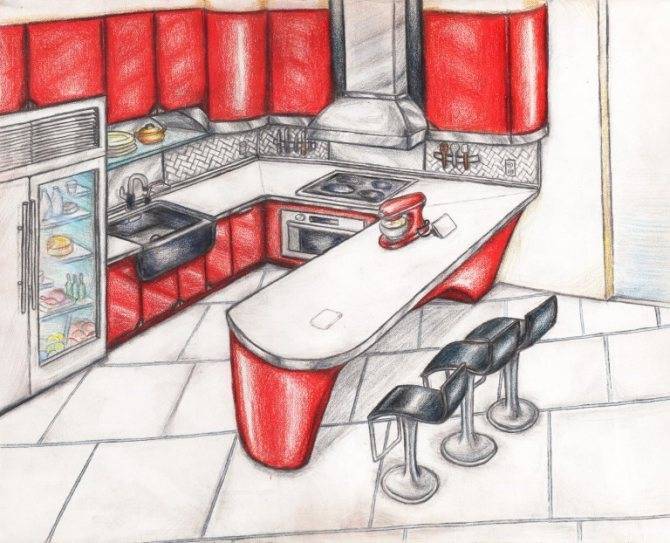

Перед созданием проекта делаются наброски, создается эскиз привлекательного мебельного изделия
Для этого не понадобится умение делать чертеж кухни или хорошие художественные навыки. После этого выбирается подходящие по цвету материалы, ручки для фасадов,а также другие аксессуары.

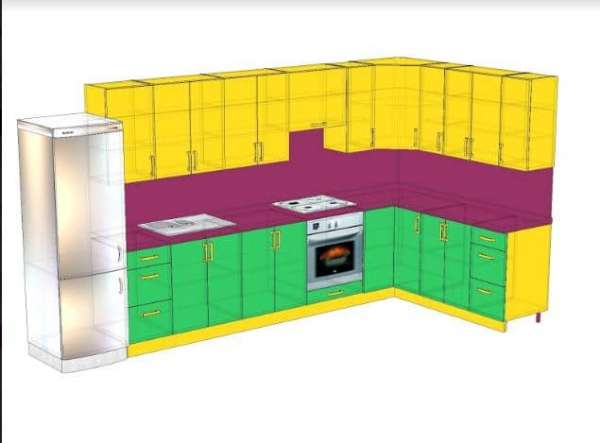

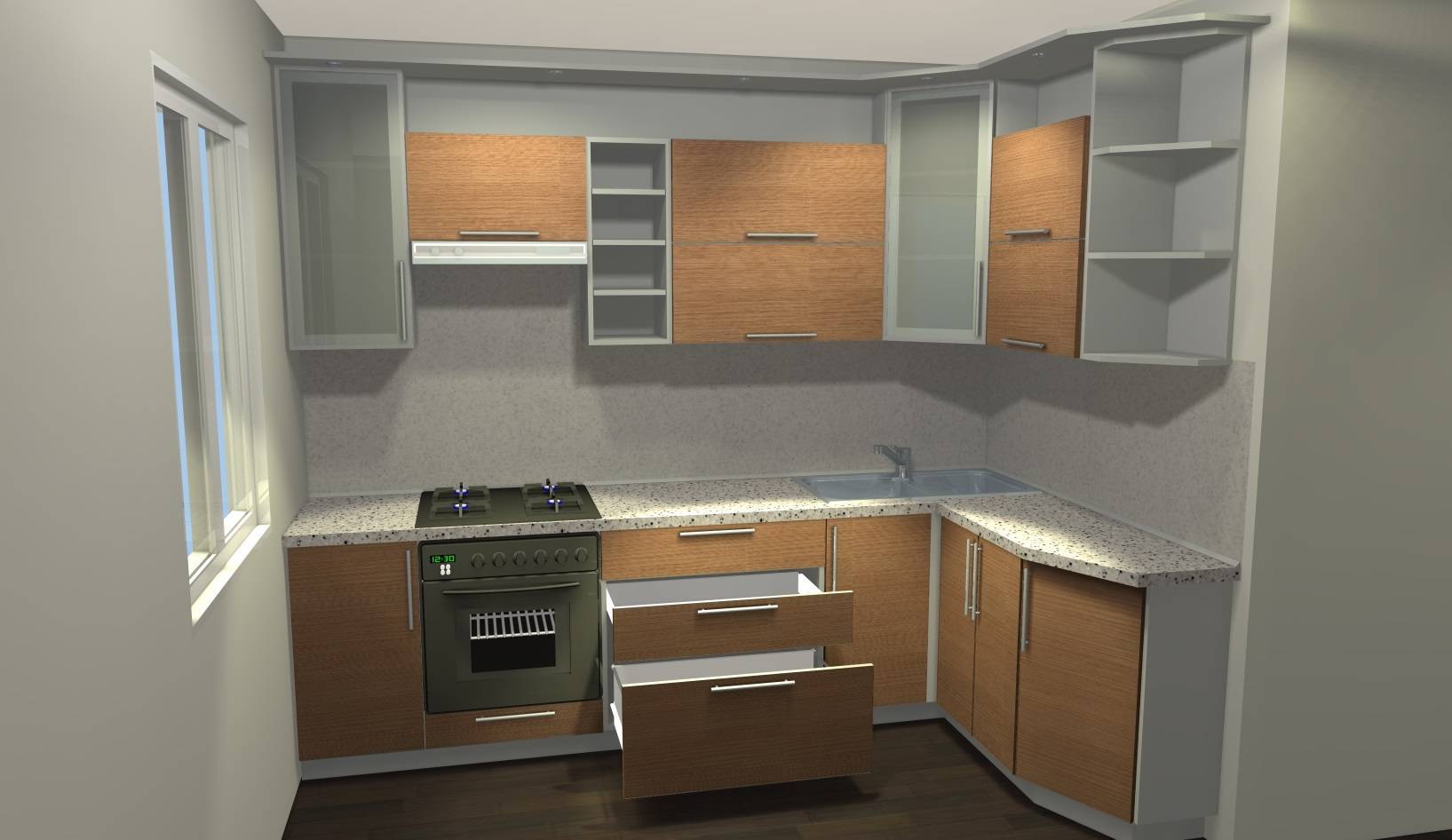

Можно воспользоваться компьютерными программами для объемного моделирования
Замер помещения
Предварительно делается замер
Прорисовывается каждый элемент в помещении с указанием его размеров, расположения относительно стен и других предметов.
Правила:
Расстояние между стенами в нише, где будет расположен кухонный гарнитур, измеряется в 3 местах:
- Возле пола.
- Посередине высоты стены
- Возле потолка.
Такой способ измерения позволяет определить кривизну стен и вычислить общий размер секции, чтобы кухонный гарнитур поместился в нишу между стенами.
Точно указывается расположение всех розеток, труб, коммуникаций, искривлений, углублений или выступов.
Чтобы определить расположение каждого объекта, указывается его форма, размеры, а также расстояние до других элементов, до стен, потолка, пола. Только точный замер гарантирует соответствие кухонного гарнитура индивидуальным особенностям помещения.
Последствие ошибки замерщика
Этот документ является частью проекта кухонного гарнитура и составляется, когда все отделочные работы в помещении будут закончены.
Если вносятся изменения в планировку помещения или выполняется простейший косметический ремонт, необходимо проводить замер заново.
Самостоятельное проектирование
Сначала учитываются размеры помещения, в котором устанавливается кухонный гарнитур. На чертеже отображается расположение коммуникаций, вентиляционные отверстия, оконные проемы, выступы, ниши.
Сначала разрабатывается простая схема кухни, на которой отображаются габариты помещения
После этого определяется варианты расположения столешниц, шкафчиков, других элементов кухонного гарнитура. Используются стандартные размеры секций, отдельные элементы приходится проектировать индивидуально, учитывая особенности помещения.
После выбора места расположения основных элементов кухни подбираются секции для верхнего и нижнего яруса
Для этого рекомендуется использовать компьютерные программы, например Про100 (на видео) или AutoCAD или Autodesk revit. Необходимо выбрать вариант расположения кухни.
Варианты:
- Прямая.
- П-образная.
- Г-образная.
Выбираются места для расположения варочной поверхности, мойки холодильника, а также бытовой техники.
Расчёт дверей
Ширина нижнего плинтуса, согласно чертежу, равна 80 мм. Если отнимем от общей высоты (814 мм) 80 мм – получится 734 мм. Из этой цифры следует вычесть толщину накладной столешницы для мойки (25 мм) вместе с толщиной кромки, умноженной на 2. Если взять этот размер равным 2 мм, получим в результате 734-25-2-2=705 мм.
Ширину тоже рассчитать несложно. Схема расчёта такова:
- если общая ширина равна 800 мм, делим ее пополам и получаем 400 мм;
- из этого размера вычитается ширина торцов с двух сторон, равная приблизительно по 2 мм, – получается 396 мм;
- также вычитаются зазоры между дверями, по 2 мм, и между ними и соседней мебелью, тоже по 2 мм – в итоге имеем ширину 396-2-2=392 мм. Чтобы точно не промахнуться, можно вычесть ещё 2 мм, в итоге получаем ширину каждой дверки 390 мм.
Создание проекта: с чего начать ↑
Размеры кухонного гарнитура диктуются габаритами помещениями, нюансами расположения коммуникаций, дверных проемов, окон, ниш и выступов
Поэтому крайне важно сделать точные замеры, обозначив на плане все элементы
Замеры на бланке:
Схема помещения от руки
Разрабатывая проект кухни, следует учитывать размеры бытовой техники, стандарты столешниц, приемлемые габариты шкафчиков (высота, ширина, глубина).
Важно!
- Информация о габаритах техники находится в техническом паспорте, подготовленном производителем.
- Стандартные размеры столешницы из ЛДСП:
- высота: 28 и 38 мм;
- длина: 3050 и 4200 мм;
- глубина: 600, 800,1200 мм.
Стандартные размеры кухонных шкафов ↑
Высота верхнего яруса варьируется в пределах 70-90 см с шагом в 5 см.
Высота нижнего яруса кухни: 850 или 900 мм. Глубина нижних шкафчиков: 500 мм – в этом случае нависание столешницы составит 4 см спереди (над фасадами) и 6 см сзади.
Глубина навесных шкафов – 30 см без учета дверок.
Стандартная ширина кухонных шкафчиков: 300, 400, 500, 600, 800, 1000 мм. Стандарт для сетки-карго (бутылочницы): 150, 200, 300 мм. Ширина шкафчика под вытяжку: 600, 700, 900 мм.
Габаритный размер нижнего углового шкафа: 800х800 или 900х900 мм.
Верхний угловой шкаф: 550х550 или 600х600 мм.
Расположение стандартных шкафчиков в прямой кухне
Чертеж стандартного комплекта мебели для прямой кухни
Расположение стандартных шкафчиков в угловой кухне
Чертеж стандартной угловой кухни с горизонтальными навесными ящиками
Принципы проектирования нестандартных шкафчиков ↑
В случае невозможного применения стандартных размеров кухонных шкафов, необходимо самостоятельно создать чертеж каждой тумбы отдельно с учетом нюансов помещения. Некоторые варианты, когда нужна нестандартная мебель:
- Выступы или ниши в стене. В этом случае глубина шкафа меняется в зависимости от размера деформации стены. То есть если за предполагаемой мебелью находится ниша 200 мм – глубину тумбы вполне реально увеличить на 150-180 мм. Если же, наоборот, за задней стенкой мебели расположен выступ – то глубину следует сделать меньше.
- Наличие коммуникаций, розеток. Здесь нужно проследить, чтобы остался свободный доступ к важным коммуникационным узлам (стыки, соединения, вентиляционные решетки, вентили, краны и пр.) и к свободному использованию розетки по назначению. Для этого на чертеже кухни сперва размещают схематическое изображение объектов, а во время проектирования каждого шкафа, прорисовывают их пунктирной линией на задней стенке.Пунктир – вариант указания мест для вырезов во время сборки и монтажа.
- Индивидуальная задумка, сложные конфигурации мебели и др. В этом варианте каждый элемент мебели разрабатывается индивидуально отдельным чертежом. Желательно прорисовывать все сложные соединения крупным планом.
Выступ в стене: примерный чертеж нижнего кухонного шкафа
Чертеж навесного ящика с утопленной задней стенкой под газовую трубу
Раскройка
Самостоятельное изготовление мебели начинается с распиливания древесных плит под размеры тех или иных элементов. Лучше всего делать это с экономией расходных материалов, чтоб обойтись наименьшим их количеством. Позволяет достичь этого правильная раскройка. Выполнить ее можно своими силами либо заказать у опытных мастеров.
Изначально потребуется правильно рассчитать габариты каждого предмета кухонной мебели. Например, для шкафа шириной 0,6 метра и высотой 0,8 метра со встроенной полкой:
- боковые стенки по длине составят 800-15*2=770 миллиметров, при этом 15 — ширина древесноволокнистой плиты, которая будет использоваться в изготовлении шкафчика;
- длина нижней и верхней части составляет 0,6 метра, при этом она не ограничена никакими деталями;
- полки по длине будут 600-15*2=570 мм, по бокам располагаются стенки толщиной 15 миллиметров каждая.
Расчет подобного типа осуществляется для всех элементов мебельного гарнитура. После чего эскиз переносится на материал таким образом, чтобы на последнем было как можно меньше обрезков. Лучше всего для этого пользоваться макетами из плотной бумаги. Их располагают на древесноволокнистом листе, меняют местами, передвигают, при этом добавляют либо убирают детали, не позволяющие использовать материал изготовления рационально.
Изготовление чертежа
Чертеж начинается с эскиза. Эскиз – с идеи. На листе бумаге необходимо нарисовать несколько вариантов будущей мебели, определить ее форму, дизайн, пропорции. Вдохновение можно поискать среди готовых решений в интернете, в специальных печатных изданиях.
Эскизные зарисовки позволяют подобрать оптимальный вариант
После того, как будет выбран лучший вариант, приступают к разработке чертежа, в котором отражают основные габариты изделия и параметры всех деталей, а также места и способы их крепления.
Обозначение основных размеров
Так, при изготовлении чертежа кухонного гарнитура учитывают:
- Площадь помещения, его конфигурацию, габариты (высоту, длину стен, вдоль, которых будет установлен гарнитур, расстояния до выступающих элементов).
- Выбирают способ расположения гарнитура (линейный, Г-образный, П-образный, островной, полуостровной, параллельный).
- Также требуется учесть средние значения мебели, которые рассчитаны для среднестатистического человека: напольная тумба имеет высоту 850 мм, глубину 500 мм и ширину 300 -800 мм. Навесной шкафчик имеет глубину 300-350 мм, его ширина соответствует ширине нижних модулей.
- Расстояние между нижними и верхними модулями составляет 600 – 650 мм.
Нанесение основных размеров при проектировании кухонного гарнитура
Имея чертеж изделия с отраженными на нем основными габаритами можно произвести подробную деталировку, как бы разобрать чертеж на составляющие элементы.
Детали для изготовления мебели из фанеры
При изготовлении чертежа мебели необходимо учесть следующее:
Важно оценить габариты помещения, подобрать в нем место для расположения предмета обстановки так, чтобы он не мешал свободному перемещению по комнате.
При изготовлении встраиваемой мебели необходимо учесть размеры зазоров.
Учесть свободное место на скрытую фурнитуру (направляющие) при выборе размера модуля.
Учесть предстоящую нагрузку, которая будет оказываться на отдельно взятый элемент. Подобрать подходящую конструкцию, предусмотреть ребра жесткости.
Учесть размеры листового материала и возможность изготовления из них деталей того или иного формата.
Стараться максимально снизить нагрузку на фурнитуру
Так, при креплении фасада на петли, для снижения нагрузки ширину деталей делают меньше чем длину.
Учесть пропорции изделия и его устойчивость.
Изготовление чертежа комода
Таблица 4. Нюансы при составлении чертежа для комода
Иллюстрация
Описание
В качестве примера можно рассмотреть комод с габаритными размерами 1200 х 832 х 500 мм.
Изделие состоит из трех секций. Центральная оборудована выдвижными ящиками, а боковые распашными дверцами.
Модули будут независимыми.
Для установки модулей предусмотрено общее основание и крышка, размеры которых будут одинаковыми. Ширина этих элементов будет равна ширине модулей. Некоторые мастера рекомендуют крышку делать длине со стороны стены, чтобы сзади была возможность оставить свободное пространство.
Ширина центральной секции, которая будет оборудована выдвижными ящиками, составляет 600 мм. При общем габаритном размере в 1200 мм, крайние секции будут иметь ширину 300 мм каждая.
При ширине крышки 500 мм, глубина модулей уменьшается на 20 мм и составляет 480 мм при изготовлении фасада из того же материала (ЛДСП толщиной 16 мм)
Важно чтобы зазор между выдвижным ящиком и ребром жесткости обеспечивал свободный ход короба.
Высота выбирается в зависимости от ширины – изделие должно быть устойчивым. Также необходимо соблюсти пропорцию: расстояние между полками/высота ящиков: высота комода.
