Размещение и установка розеток на кухне

Какой кабель использовать

Прокладка электропитающих кабелей планируется исходя из мощности бытовых приборов:

• Медный кабель сечением проводника 8 кв. мм планируется для обеспечения отдельных потребителей большой мощности — электроплита, варочная поверхность, электродуховка, котел отопления, водонагреватель накопительный, водонагреватель проточный, стиральная машина автомат, посудомоечная машина;
• Кабель медный сечением 4-6 кв.мм — микроволновка, холодильник, электрочайник, кухонный комбайн;
• Медный кабель сечением проводника 2-4 мм — для тостера, блендера, электромясорубки, кофеварки, кофемашины, телевизора и других потребителей.

В случае установки блока розеток рекомендуется проложить отдельную линию к блоку из кабеля сечением 6-8 мм, это обеспечит надежную работу  без перегрева линии.

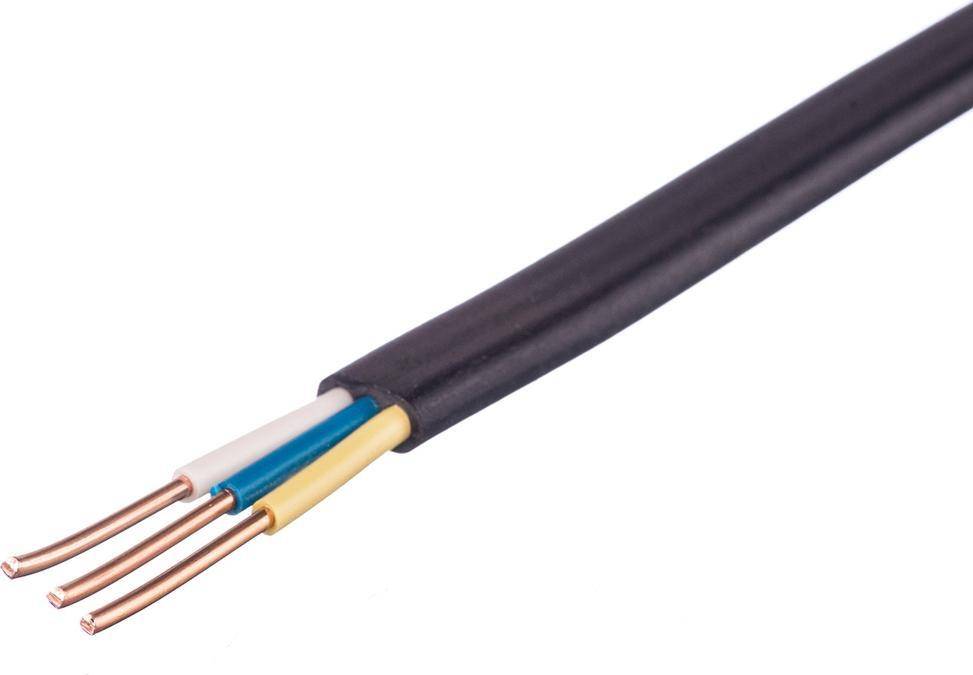

медный кабель ВВГнг

Установка отдельных линий к потребителям большой мощности позволит обеспечить надежную подачу электроэнергии к прибору и  аварийное отключение автоматом защиты. Например, при выходе из строя нагревательного элемента стиральной машины и коротком замыкании в цепи, индивидуальный автомат отключит только линию питания стиральной машины. А остальные приборы будут продолжать работать в нормальном режиме.

Внимание! При прокладке новой проводки нужно использовать только медный кабель, никаких скруток с алюминием, только цельные жилы от автомата на щитке до кухонной розетки!

Самостоятельный монтаж

При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:

1. Составляется подробная схема.
2. Указанные в проекте точки и линии переносятся на стены помещения.
3. Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
4. Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
5. Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.

Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.

Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.

Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.

При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).

Как на кухне разместить розетки

Электрика на кухне

Проводка на кухне своими руками: пошаговая инструкция

Как выбрать розетки для кухни

Выдвижные розетки для столешницы

Установка вытяжной вентиляции на кухне

Как правильно расположить один или несколько источников питания: нормативы

Практически для всех предметов на кухне существуют свои нормативы.

Бытовые приборы должны находиться в зоне не более 1 метра от источника питания. Розетка должна быть установлена в пределах досягаемости.

Розетки, выключатели должны быть установлены так, чтобы на них не попадала влага.

Максимальная высота над плинтусом не должна превышать 2 м

Внимание
Информацию по всем нормативам можно найти в документах: ГОСТ 7397.0–89, 7396.1–89, 8594-80, СНиП 3.05.06–85.

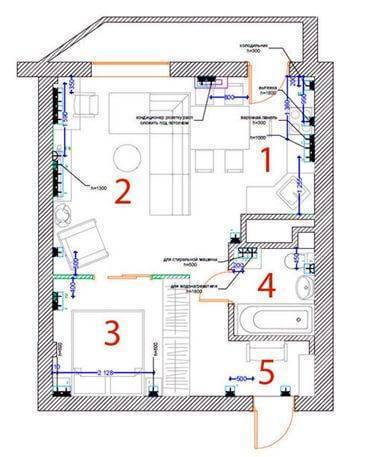

Правила и схема расположения

Посчитать поштучно электрические бытовые приборы, суммировать их общее потребление энергии в Квт. При подсчёте нужно оставить запас, который может понадобиться при подключении новой бытовой техники. Полученное значение учитывают при прокладке основного кабеля на кухню.
Начертить на бумаге расположение мебели, бытовых приборов по стенам. Сделать «развёртку» площади так, чтобы в одной проекции были видны все предметы интерьера, бытовая техника.
Отметить точку входа силового кабеля на кухню.
Создать группы розеток, которые будут располагаться в отдельных зонах

Важно не забыть про единичные выводы питания, если есть. Например, на рабочую зону и фартук — одна группа из 3–4 штук, на вытяжку и холодильник — по одной под потолок и над плинтусом. Для каждой кухни составляют свою схему.
Прочертить линии проводки, отметить места для розеток

Чертёж составлять, учитывая правила их расположения. Общие моменты описаны параграфом выше. Есть частные случаи, подробнее о которых будет рассказано далее.
Промаркировать все провода на бумаге, отметить потребление электричества по каждой группе.
Посчитать количество проводов и комплектующих

Для каждой кухни составляют свою схему.
Прочертить линии проводки, отметить места для розеток. Чертёж составлять, учитывая правила их расположения. Общие моменты описаны параграфом выше. Есть частные случаи, подробнее о которых будет рассказано далее.
Промаркировать все провода на бумаге, отметить потребление электричества по каждой группе.
Посчитать количество проводов и комплектующих.

Важно
Лучше всего составлять схему с размерами на миллиметровой бумаге, используя линейку, или воспользоваться ПО для компьютера. Например, программой AutoCAD

1. Европейский — в 30 см от пола.
2. Советский стандарт — на уровне пояса человека, примерно на 90 см от пола.

Какой провести кабель?

Различают два вида кабеля:

1. для скрытой проводки;
2. для внешней.

При выборе кабелей для кухни нужно руководствоваться несколькими правилами:

1. Для одного или нескольких источников питания выбирают провода с минимальным сечением кабеля 2,5 кв. мм (медная проводка). Это провода марки ВВГ либо ВВГнг. Второй кабель имеет большую степень защиты по пожарной безопасности.
2. Для электрической печи подбирают больший провод, который выдержит нагрузку до 7 Квт. Обычно такими показателями обладают медные провода сечением до 4 кв. мм.

Внимание
Важно помнить, как грамотно развести кабель. При проектировании разводки проводов учитывайте распределительные коробки, через которые будет проходить коммутация кабелей. на медный кабель нельзя оставлять старые провода или делать скрутки меди с алюминием

на медный кабель нельзя оставлять старые провода или делать скрутки меди с алюминием

на медный кабель нельзя оставлять старые провода или делать скрутки меди с алюминием

Подготовка к установке розеток

Любые строительные или ремонтные работы начинаются с подготовки, и монтаж розеток не является исключением. Для работы потребуется подготовить соответствующий инструмент и ознакомиться с техникой безопасности.

Необходимые инструменты

Набор инструментов и материалов может отличаться в зависимости от того, в какой стене предполагается устанавливать розетки (бетон, гипсокартон и т. п.). В большинстве случаев требуется следующий перечень:

• болгарка или штроборез;
• перфоратор для высверливания гнёзд;
• коронка для работы со стеновым материалом;
• нож, кусачки, отвёртка;
• шпатель;
• рулетка;
• гипс и алебастр;
• грунтовочный состав глубокого проникновения;
• подрозетник;
• провода;

• карандаш.

Техника безопасности

Любые работы, которые связаны с монтажом электроарматуры, должны выполняться в соответствии с правилами техники безопасности:

1. Работы по электрическому монтажу должны проводиться в помещении с обесточенной сетью.
2. Каждый провод, используемый при подключении, необходимо проверять индикаторной отвёрткой либо фазоуказателем.
3. Монтаж должен осуществляться инструментом с прорезиненными ручками.
4. Для удлинения провода места соединения следует спаивать или соединять специальными элементами, а не скручивать.
5. При монтаже розетки считается недопустимым контакт тела с оголёнными проводами.
6. Выполняя монтаж розетки в стену, нужно контролировать надёжность её крепления и изоляцию.
7. Если длина провода оказалась большей, чем необходимо, лишнюю часть отрезают либо закладывают в стену.
8. Для монтажа необходимо использовать только то оборудование и провода, которые предназначены для проведения работ с электричеством и рассчитаны на номинальную мощность и силу тока.

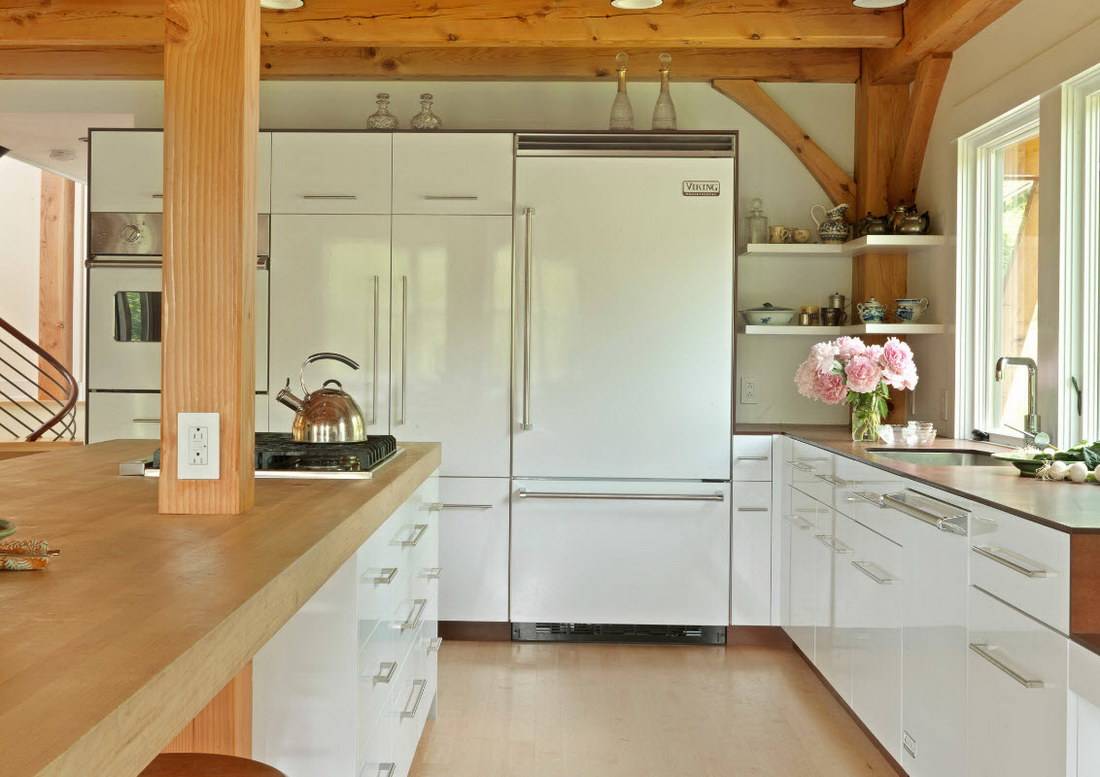

Розетки на кухне для холодильника

У холодильников предусмотрен шнур, длиной не более метра. Порой ее не достаточно, дабы разместить прибор на удобном месте. В свою очередь, в каждой инструкции к холодильнику указано, что подключать его посредством удлинителя нельзя. Как же быть в такой ситуации? Здесь нужно грамотно запланировать розетку, причем желательно со стороны, откуда выходит шнур.

Если вы планируете приобретать встроенную технику, то подрозетник следует предусматривать сбоку. Идеальным месторасположением считается ближайший шкаф. Расстояние до холодильника должно быть до 200 мм, а от поверхности пола примерно 200 – 750 мм.
Если холодильник стоит отдельно, розетку разрешается монтировать сзади шкафа, либо сразу за агрегатом.

Иногда в холодильниках предусматривается обособленное подключение морозилки. Кроме того, если встраивать холодильник и морозилку отдельно, понадобится дополнительное гнездо.

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

• СНиП 3.05.06-85 для монтажа электротехнических устройств.
• ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

• Размещаться они должны от плинтуса на высоте не менее 20 мм.
• Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
• При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

• Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
• Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
• Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
• Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

• Духовка – от 2500 Вт.
• Плита – 1000-1500 Вт.
• Машина посудомоечная – от 1000 Вт.
• Машинка стиральная – от 1500 Вт.
• Водонагревательный бак – от 1500 Вт.
• Холодильник – 200-1000 Вт.
• Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

• Микроволновка – от 800 Вт.
• Электрочайник – от 500 Вт.
• Блендер – до 300 Вт.
• Комбайн для кухни – 1200-1500 Вт.
• Кофеварка – от 900 Вт.

На кухне могут быть:

• Телевизор, потребляющий – 200-330 Вт.
• Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

• Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
• На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
• Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
• Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
• Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
• Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
• При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

• вытяжки;
• плиты;
• холодильник;
• встраиваемая техника;
• чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.

5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола. При более высоком расположении провода будут на виду

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).

5. Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель	Автомат в щитке
Однофазное подключение	Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф	около 11 кВт	Рассчитанная на потребляемую мощность комплекта	До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)	отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая)	6–11 кВт	Рассчитанная на потребляемую мощность панели	До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)	отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)	3,5–6 кВт	евророзетка	До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4)	16 А 25 А
Газовая панель		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Газовый духовой шкаф		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Стиральная машина	2,5 кВт7 кВт с сушкой	евророзетка	2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4)	отдельный, 16 Аотдельный, 32 А
Посудомоечная машина	2–2,5 кВт	евророзетка	2,5 мм² (ПВС 3*2,5)	отдельный, 16 А
Холодильник, морозильник	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Вытяжка	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Кофемашина, пароварка, СВЧ-печь	до 2 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А

Встраиваемые розетки в интерьере кухни ↑

Встраиваемые блоки розеток – это современное и удобное решение для любого помещения. Кухня не является исключением. Такие электрические гнезда представляют собой не что иное, как всем известные удлинители, которые «утоплены» в поверхность того или иного предмета мебели. На кухне в качестве рабочей поверхности служит столешница или днище навесного шкафчика.

Виды встраиваемых розеточных блоков ↑

Встраиваемые конструкции делятся на два основных вида: стационарные и выдвижные.

Стационарные модели устанавливают в выбранной плоскости без возможности изменения положения. От попадания мусора и влаги розетки защищают крышками. Для подключения бытового прибора ее достаточно отодвинуть. Это и есть основным недостатком, так как крышка скрадывает свободное место на столе.

Стационарный встраиваемый розеточный блок

Выдвижные модели лишены этих недостатков. В нерабочем состоянии вам видно лишь крышку блока – его верхнюю часть, которая выглядит крайне лаконично и эстетично, выступая над поверхностью предмета мебели всего на 1-2 мм. Но вам достаточно нажать на саму крышку, углубление на ней или рядом расположенную кнопку, чтобы сработал выдвижной механизм. Он выталкивает блок целиком или частично.

Во втором случае вам необходимо приложить небольшое усилие и вытянуть его до конца. Представшие вашему вниманию розетки будут полностью готовы к работе. Чтобы убрать их, достаточно «утопить» конструкцию в предмет мебели, нажав все на ту же крышку.

Установка выдвижного блока в днище шкафчика

Выдвижные розеточные блоки могут быть вертикальными и горизонтальными. Принципиальных различий между ними нет, но вертикально ориентированные модели имеют свойство быстрее расшатываться при регулярной эксплуатации. Горизонтальные, в свою очередь, могут создавать неудобства при эксплуатации угловых вилок.

Вертикальная выдвижная розетка

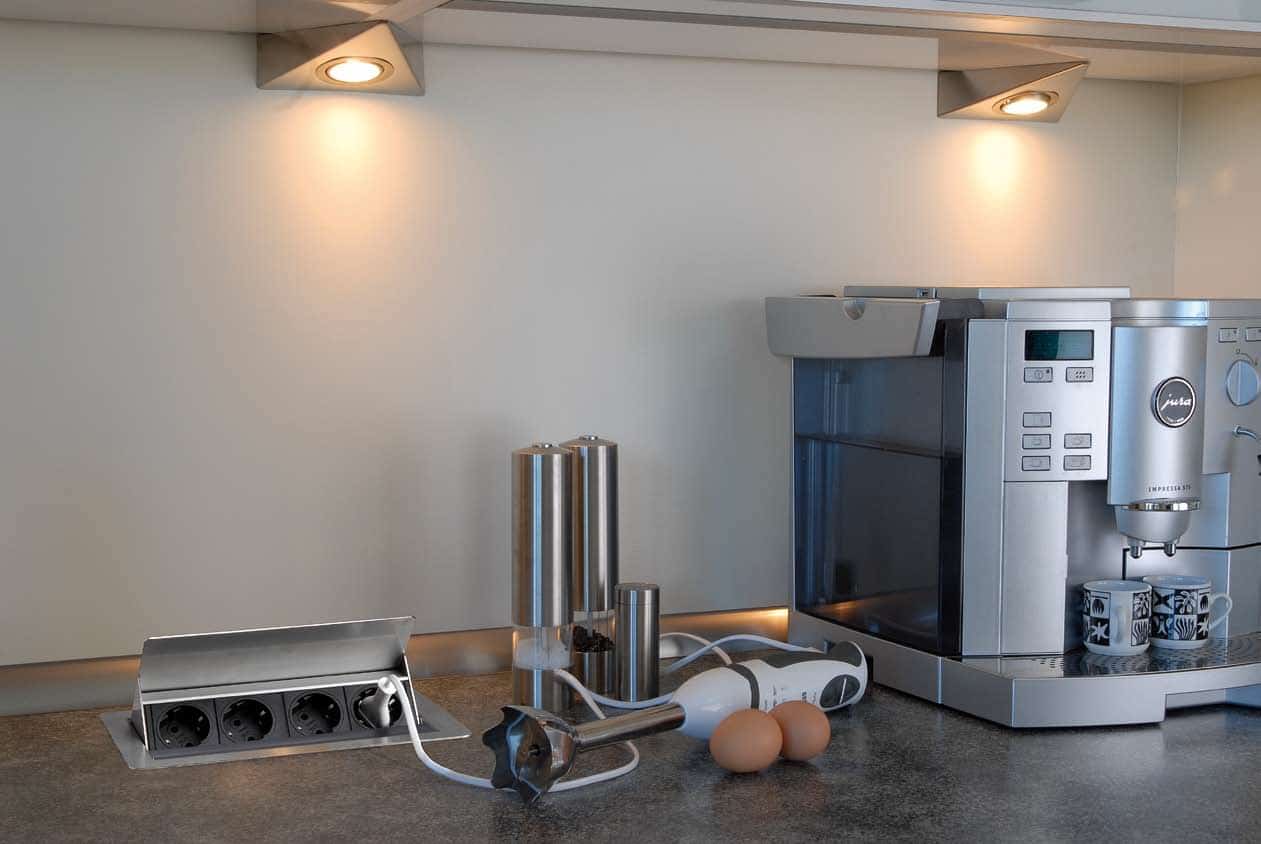

Горизонтальный выдвижной блок в столешницу

Встраиваемая розетка на кухне – достоинства и недостатки ↑

Встраиваемые блоки розеток – решение для современной кухни и практичной хозяйки. Их достоинствами по праву можно считать:

• Расширение возможностей по электропитанию мелких бытовых приборов.
• Отсутствие необходимости постоянно искать свободную розетку и подключать бытовую технику к сети попеременно.
• Минимизация количества розеток, установленных на стенах и портящих их внешний вид.
• Простота установки. Ее легко выполнить своими руками.

Недостатки выдвижных розеток:

• Подходят лишь для временного подключения приборов.
• Не могут быть установлены на таком участке столешницы, под которым есть выдвижные ящики или панели.
• Их необходимо придерживать рукой при подсоединении и вынимании вилки, чтобы блок не расшатался.
• Высокая цена на действительно качественные изделия от известных производителей.

Установка выдвижного розеточного блока своими руками ↑

Для простоты установки выдвижные блоки изготавливают со штепсельной вилкой. Ее наличие существенно облегчает подключение столь оригинального удлинителя к электросети. Вам остается лишь выполнить следующие действия:

• В целях безопасности отключить электропитание и надеть резиновые перчатки, не проводящие ток.
• Определить место установки блока.
• С помощью имеющегося в комплекте шаблона сделать отверстие в столешнице или днище навесного шкафчика.
• С помощью крепежных элементов, также идущих в комплекте с розеточным блоком, закрепить его в отверстии.
• Подключите изделие к сети.

Установка выдвижного розеточного блока GTV

Как видите, встраиваемые блоки легко установить самостоятельно. Остальные же моменты рекомендуется обсуждать с опытным мастером-электриком, который может не только выполнить все работы, но и дать грамотный совет по оснащению кухни бытовыми электроприборами.

Источники

• http://kuhnier.ru/decor/vstraivaemye-vydvizhnye-rozetki-dlya-stoleshnicy.html
• http://KitchenGuide.su/dizain/planirovka/vydvizhnye-rozetki.html
• http://sovet-ingenera.com/elektrika/rozetk-vykl/vydvizhnye-rozetki-dlya-stoleshnicy.html
• http://electricadom.com/vstraivaemye-v-stoleshnicu-rozetki-ehkonomyat-rabochuyu-ploshhad-stola-i-ne-portyat-vneshnijj-vid.html
• http://KuhnyaGid.ru/remontiruem/elektrika/vstraivaemye-rozetki-dlya-kuxni.html
• http://kitchenremont.ru/tekhnika/vstroennaia-tekhnika/vydvizhnye-rozetki-dlia-kukhni

Установка розеток в полу

Стационарные розетки для пола, установленные в середине комнат, должны быть устойчивы к механическим воздействиям и в некоторых случаях дополнительно оснащены против влаги. Сначала покажем как установить напольные коробки с розетками 220 В для комнаты.

Блок розеток для пола установлен ​​в бетонном фундаменте, он с регулируемой высотой с помощью чего легко монтируется на реальном уровне пола. Вдоль пола кабель каналы подключаются в эту коробку, в данном случае используем гофрированную трубку диаметром 20 мм для кабелей. Четырехугольные каналы лучше в том, что кромки коробов-распределителей адаптированы к таким каналам, они крепко закрепляются, а бетон можно наливать сразу на неё. Но при использовании жидкого бетона используйте плоские каналы и дополнительно закройте отверстия в коробе.

Кабели можно протащить во время бетонирования или позже. Коробку можно установить вне рабочего места, затем провода к рабочему месту тянут по алюминиевым напольным монтажным плинтусам. Ведь если короб с розетками установлен под рабочим столом, это не означает, что стол не может быть перемещен позже в другое место.

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

Средний уровень размещения бытовой техники на кухни.

• Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
• Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

• Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
• Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
• Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
• При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!
