Розетки в интерьере ванной — как правильно их разместить

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных  электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Высота розеток на кухне для разной бытовой техники

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать таким образом. Основное — удобство эксплуатации

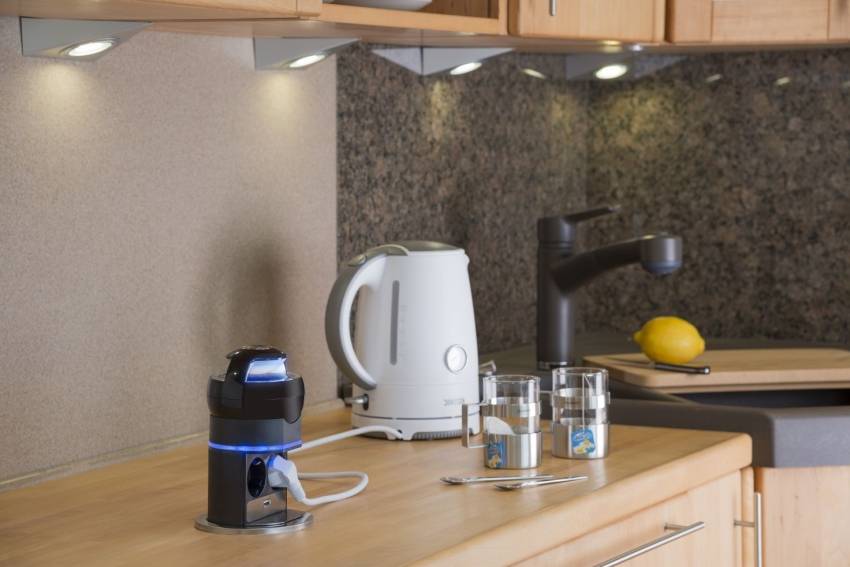

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете кухонный гарнитур нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай».  Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости.

Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления.

Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
сигнал устойчив;
разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.

Ключевые условия для подключения розетки

Проекты домов старой постройки не предусматривали установку розетки в ванной комнате по двум основным причинам:

• первая – объекты старого жилищного фонда не обеспечены системой заземления;
• вторая – в те времена отсутствовала мощная стационарная бытовая техника, «запитываемая» от электричества.

Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в санузлах, из-за характерного для них высокого уровня влажности.

Действующие нормы и стандарты допускают размещать точки подключения в помещениях с повышенной влажностью, но при соблюдении ряда обязательных правил:

• Подключение производят только к исправной проводке, выполненной из трехжильного медного кабеля.
• Для монтажа применяют электророзетки, корпусы которых отличаются надежной защитой от попадания влаги.
• Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА.
• Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт.

Заземление – неукоснительное условие установки розетки как в отдельной ванной комнате, так и в совмещенном санузле, в котором наблюдается избыточная влажность.

Информация о том, как правильно монтировать розетку с заземлением рассмотрена в другой нашей статье.

В жилых постройках, в которой не предусмотрено заземление, с задачей гашения токов превышения и отключения линии справляется защитный трансформатор и прибора УЗО. Единственное – их уровень защиты будет несколько ниже.

Некоторые хозяева безответственно относятся к подключению мощных бытовых агрегатов, используя для этого удлинители и тройники.

Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит.

Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации вследствие короткого замыкания, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.

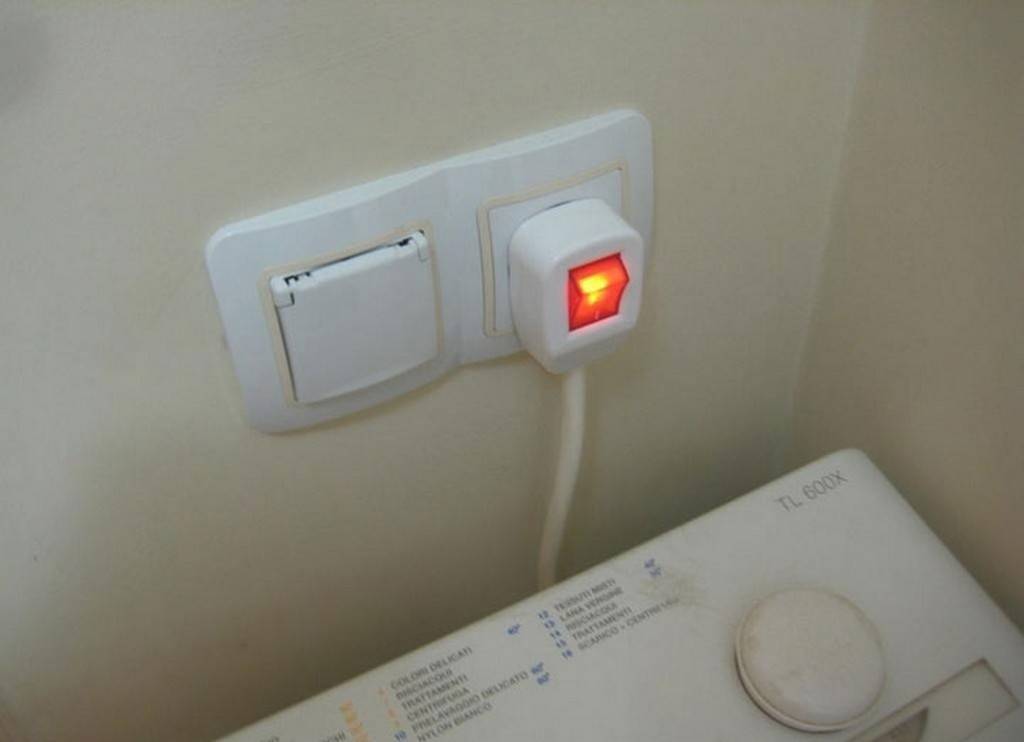

Автоматические стиральные машины установлены практически в каждом доме, а потому монтаж надежной и безопасной точки подключения является необходимостью

Если же в семье есть любознательный маленький непоседа, то присутствие лишних проводов в открытом доступе и вовсе обретает особые черты.

Какие лучше всего выбрать розетки для ванной комнаты

Существует большое количество видов и типов розеток для ванной. Их группируют в классы.

Встраиваемая

По типу монтажа выделяют встраиваемые и накладные изделия

Встраиваемые розетки применяются в пространствах, в которых главное внимание уделяется интерьеру

Встраиваемые приборы не имеют выступающих элементов и незаметны глазу, монтируются прямо в стену на этапе прокладывания или ремонта. Установка таких приборов сложна, в стене придется просверливать углубление.

Накладная

Накладные крепятся к поверхности стены. Такие устройства выступают из стены и имеют защитное покрытие. Преимущество накладных розеток – простота  монтажа:

1. Достаточно лишь определить место размещения розетки.
2. Просверлить отверстия и закрепить устройство.

С крышкой накладная

Накладные розетки с крышкой – это надежный и безопасный вид устройств для ванной комнаты. Крышка дополнительно оберегает электророзетку от попадания внутрь влаги. Недостаток таких розеток – меньшая прочность

По этой причине важно выбирать проверенное устройство

Тройная внутренняя

Тройные внутренние электророзетки используются для подключения нескольких устройств одновременно. Перед приобретением таких приборов нужно заранее узнать их максимальную мощность.

Исходя из полученного значения выбирается розетка. Также обязательны требования к влагостойкости и герметичности. Изделие монтируется в стену.

Закрытые для шкафа

Закрытые розетки для шкафов – это вариант скрытой установки приборов. Чаще  монтируются на дне подвесного шкафчика. В нижней части шкафа вырезается отверстие необходимого размера, внутрь устанавливается скрытая розетка. Затем все закрепляется, проводятся провода и подключается. Сверху устанавливается дополнительная полка, которая скроет провода.

С крышкой над раковиной

В первой зоне над раковиной можно ставить электрические приборы с защитой не менее IPx5. В этой зоне устанавливаются водонагревательные элементы обязательно при помощи трехжильного кабеля с заземлением. Установка обычных розеток в этой зоне запрещена, требуются специальные влагозащищенные устройства с крышкой.

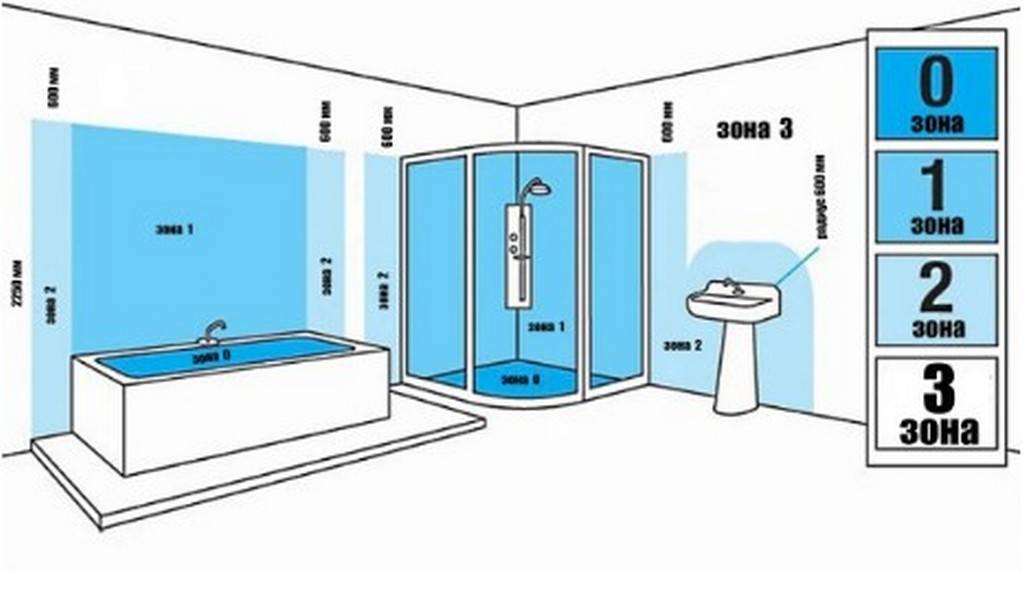

Зоны опасности для электрозетки в ванной комнате и правила ГОСТа

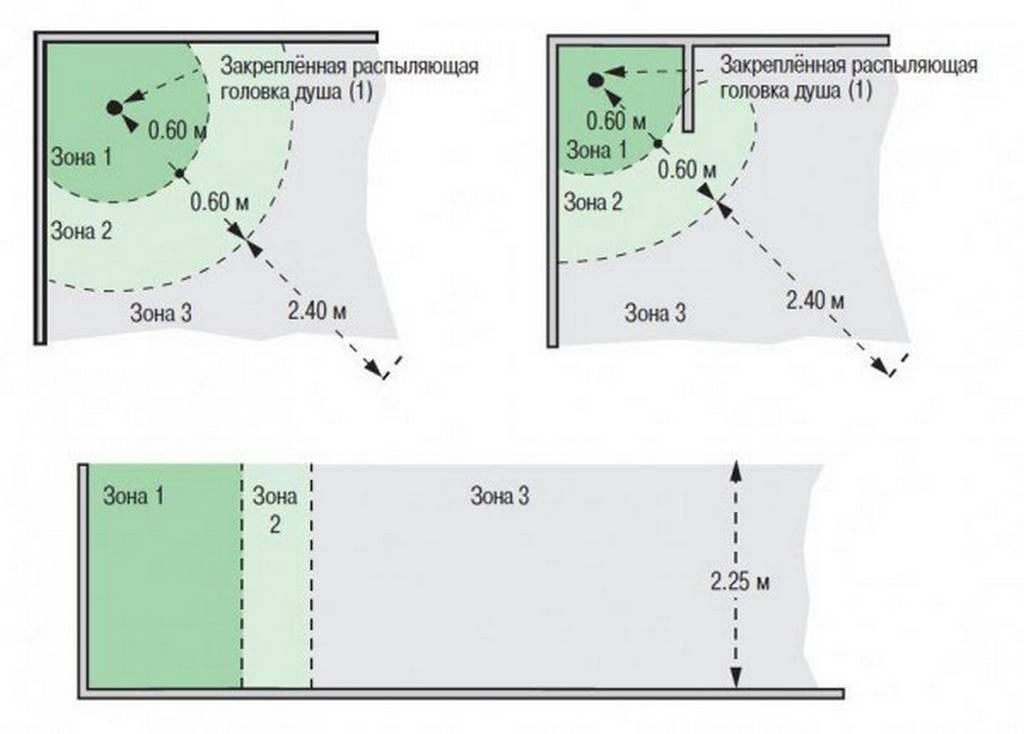

Зоны опасности в ванной комнате и правила ГОСТа

Некоторые ошибочно полагают, что вообще нельзя делать розетки в ванной комнате. Отчасти это может быть так, если не соблюдены правила расстановки смесителей и размера душевых кабин. Но в большинстве случаев стандартный размер этого помещения позволяет разместить розетку и не одну. Все дело в том, что ванная комната не однородна по степени опасности от электричества. Она разделена на своеобразные зоны. Например, внутри раковины ванной вода находится часто, а на стене — почти никогда. Зоны ванной показывают степень вероятности попадания воды в том или ином месте, что может причинить вред электрике.

0 зона — внутренняя часть ванны, умывальника или душа

0 зона — внутренняя часть ванны, умывальника или душа

Любые электроприборы напряжением 220В здесь запрещены. Разрешается разве что монтаж влагозащищенных приборов, напряжением максимум 12В.

1 зона — это зона под раковиной, над ванной и прочее

1 зона — это зона под раковиной, над ванной

Здесь разрешается ставить электро приборы с защитой IPX5. В основном ставят водонагреватели. При подключении необходимо использовать трехжильный кабель с защитным проводником заземления. Розетки в ванной комнате в этой зоне запрещены.

2 зона — все что находится, начиная с 60см и более от первой зоны

Так же зона, запрещенная для электророзеток, но разрешенная для водонагревателей, вытяжки, светильников, которые включаются не с выключателя, а от шнурка.

3 зона — начинается с того места, где заканчивается зона 2

Пример розетки в ванной комнате

Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2. Именно в этой зоне разрешена установка розеток в ванной. В противном случае, при отсутствии третьей зоны, штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

В Своде правил СП 31-110-2003, об этом говорится так:

Итак, электророзетка в ванной должна:

• находиться не ближе 60 см от края ванной, душевой кабины или умывальника (в зоне 3);
• присоединяться через УЗО

В ГОСТе, помимо определения размеров зон ванной, есть еще дополнительные требования к степени защиты.

Где вместо X в степень защиты подставляется то число, которое подходит для данной зоны, например, для зоны 1 подходит оборудование с защитой IP55, для зоны 2 — IP44, дальше по аналогии.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;

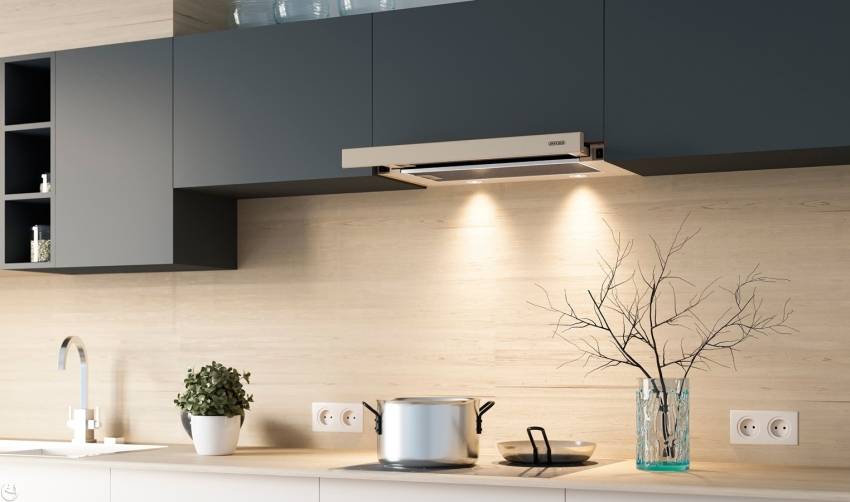

• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

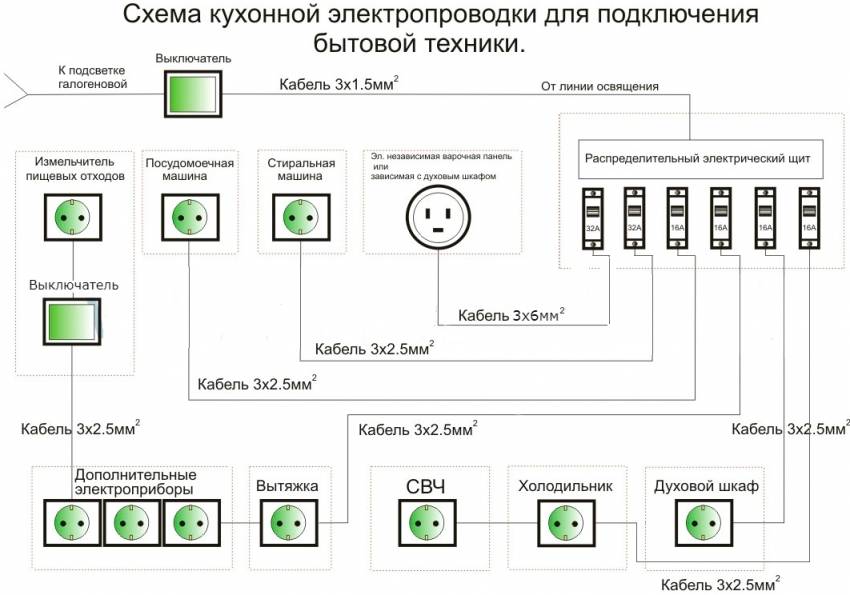

Схема кухонной электропроводки для подключения бытовой техники

Установка

Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:

• перед установкой линия оснащается отдельным автоматом для аварийного отключения;
• каждая розетка имеет отдельное подключение с обособленным проводом;
• розетка комплектуется кабелем заземления и оснащается крышкой;
• располагаться прибор должен не ближе 60 см от источников воды;
• монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.

Для установки потребуются следующие инструменты:

• индикатор для измерения напряжения;
• отвертка крестовая;
• нож или специальный инструмент для удаления изоляции;
• уровень;
• дрель;
• плоскогубцы.

Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:

1. Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
2. Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
3. После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
4. Финальным шагом будет установка корпуса на отведенное место и подача электричества.

Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.

Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:

• проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
• установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.

Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.

При монтаже следовать технике безопасности:

• монтаж проводится в обесточенной квартире;
• провода проверять индикатором перед подключением;
• нельзя допускать контакта с оголенными проводами.

При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.

Розетки в ванных помещениях можно и нужно устанавливать.

Для соблюдении требований безопасности устанавливаются электророзетки только в третьей зоне комнаты на определенной высоте и отдаленности от источников воды, со степенью защиты IPx4 и выше, они должны быть оборудованы заземлением, установлен автомат или УЗО для отключения электроэнергии в случае утечки тока

Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.
