Расчеты кухонной тумбы
Как правило, в инструкции к духовке имеются данные не только по габаритам самой модели, но и требования к установочной нише. Этим стоит воспользоваться при расчетах.
Тумба под духовой шкаф размеры имеет равные параметрам установочной ниши плюс толщина используемого материала. По сути, она представляет собой короб с двойным дном – горизонтами 1 и 2 и горизонтальной перекладиной наверху – корпусной планкой. Последняя требуется для нормального крепления варочной панели к столешнице
К тому же эта деталь выдерживает расстояние между боковинами, что тоже немаловажно
Сначала необходимо сделать расчеты, затем из листов ДСП или МДФ вырезают следующие детали:
- боковины – сумма высоты ниши, толщины столешницы и высоты ножек – 2 шт;
- горизонт – то есть, дно, размеры равны точно параметрам установочной ниши – глубине и ширине – 2 шт;
- корпусная планка – ее длине равна ширине ниши, а собственная ширина ее не превышает 100 мм.
Задняя стенка выдвижного ящика, как правило, в деталировку не входит: она изготавливается из обрезков ДВП. Обычно ее высота не превосходит 100 мм.
Детали выдвижного ящика рассчитываются остаточным методом. Сделать это несложно:
- высота фасада равна разности высоты кухонной тумбы, высоты ножек и толщины первого горизонта. Фасад его не перекрывает из-за особенностей установки духового шкафа. Ширина соответствует 60 см за вычетом 3 мм. Как правило, здесь нет ручки: чтобы им было удобней пользоваться, на втором горизонте делают выемку;
- боковые детали по длине равны глубине тумбы за вычетом зазоров, а по высоте – расстоянию между двумя горизонтами за вычетом зазоров;
- длина задней стенки учитывает толщину обоих боковин и толщину направляющих.
Сборка изделия
Кухонная тумба под духовой шкаф и варочную панель собирается на конфирматы или шканты. Крепление последних дублируется клеем. Отверстия под них высверливаются заранее.
Допускается крепление на саморезы.
- Сначала нужно собрать сам короб – боковины и горизонтали.
- Затем закрепить корпусную планку, опуская ее на 10 мм от края боковины.
- Ко дну изделия нужно прикрепить саморезами ножки.
- Если выдвижной ящик решено сделать, то,прежде чем устанавливать первый горизонт,на стенках крепят направляющие – шарнирные или телескопические.
- Устанавливают заднюю стенку.
- Собирают изделие и устанавливают на направляющие.
Тумба под духовой шкаф своими руками готова. На фото можно видеть изделие, ничем не уступающие даже известным маркам, наподобие Икеа.
Привет, уважаемый читатель! Если Вы сейчас раздумываете над конструкцией тумбы под духовой шкаф, то дочитайте статью до конца и Вы узнаете почти все возможные варианты. Подробно расскажу о плюсах и минусах каждой версии.
Результатом прочтения статьи будет Ваш осознанный выбор определённого модуля. Вы точно будете знать зачем Вам именно такой шкаф нужен и будете получать максимум удовольствия в дальнейшем от своего выбора.
Существует два основных вида модулей под духовой шкаф. Причём каждый из них имеет свою дополнительную вариацию. Самый распространённый вид это духовка под варочной панелью. И второй, на мой взгляд более удобный, это духовой шкаф в пенале.
Конструкция шкафа под варочной панелью имеет два варианта — с выдвижным ящиком снизу духового шкафа и с выдвижным ящиком сверху духового шкафа. О плюсах и минусах каждой конструкции расскажу в следующих абзацах.
Конструкция шкафа в пенале, на уровне глаз, имеет вариант с рабочей поверхностью над шкафом и в пенале на уровне глаз без столешницы.О плюсах и минусах каждой конструкции расскажу в следующих абзацах.
Подготовка места для монтажа техники
Для того чтобы печь прослужила долго и не сломалась в первый же месяц эксплуатации, ей нужно найти правильное и удобное место. Рассмотрим несколько типов расположения.
Под столешницу
Схема встраивания духового шкафа весьма простая — его устанавливают под столешницей на определенной удаленности от мойки и прочих источников воды. Над ним располагают варочную панель. В итоге получается полноценная зона приготовления пищи. Кухонный гарнитур и духовку вместе с ним ставят на уровне пояса или даже немного выше.
Здесь вырез в кухонном гарнитуре подгоняется под размер печи заранее. После этого все края обклеивают защитной лентой, чтобы установка духовки не была проблематичной. По окончании всех работ с мебелью в подготовленный вырез просто вставляется духовой шкаф.
В колонну
В современных дизайнерских проектах можно встретить и раздельный монтаж печи и варочной панели. Например, когда варочная панель располагается на столешнице, а микроволновая печь и духовка находятся друг над другом в шкафу-колонне вместе с ящиками.
Такое расположение не только выглядит стильно, для многих оно еще и удобнее, так как духовка находится на уровне глаз, наклоняться к ней не нужно, а следить за блюдами внутри проще. Плюсом такого расположения станет то, что до приборной доски на духовке не смогут дотянуться дети или животные. Часто такой кухонный гарнитур стоит дороже.
Есть также вариант расположения в тумбе, он отличается от предыдущего тем, что печь находится на небольшом возвышении от общего уровня столешницы
Здесь очень важно во время проектирования кухни продумать конструкцию, которая выдержит вес прибора и не деформируется при нагревании
Островное расположение
Расположить печь можно и по центру помещения в кухонном острове. Но это возможно только если у вас большая комната или объединенная кухня-гостиная, в остальных случаях остров мешает и уменьшит функциональность кухни.
Подключение к электричеству в этом случае делается через пол, поэтому уровнь пола поднимают и делают подиум. Если у вас и без того низкие потолки, такой вариант опять же не подходит.
Угловое расположение
Чаще всего в в углу располагают раковины, но это не совсем верно. «Мокрую» зону лучше оставить поближе ко входу или окну, чтобы она была лучше освещена. А в освободившемся углу расположить зону готовки.
Установка в таком виде ничем не отличается от встраивания вдоль стены, но важно обратить внимание на то, как будет открываться дверца, не помешают ли ей ящики и ручки
Как выбрать
Встраиваемые варочные плиты и духовые шкафы продаются в комплекте или по отдельности.
По этой причине варочные панели делятся на зависимые и независимые:
- у зависимых поверхностей, продающихся в комплекте с духовкой, кнопки управления находятся на дверце духового шкафа;
- у независимых – управление расположено на ее поверхности.
Духовые шкафы, предназначенные для встраивания, имеют типоразмеры:
- ширину 60, 90, 45 см;
- высоту 45, 55 – 60 см;
- глубину 50 – 55 см.
В конструкции модуля учитываются размеры варочной плиты: расстояние до стены или других вертикальных поверхностей должно быть не менее 50 мм для циркуляции воздуха, чтобы не вызвать перегрева. Тумба под варочную поверхность и духовку может быть с выдвижным ящиком в верхней или в нижней части.
А вот какая газовая плита лучше для использования и по каким параметрам стоит подбирать, поможет понять данная
На видео – как правильно сделать выбор:
Нельзя крепить плиту над духовкой, лишенной вентиляции.
Установка варочной плиты должна иметь идеально ровную поверхность, чтобы не нарушить ее эксплуатационные характеристики.
Подключение варочной плиты к электропроводке требует профессиональных знаний, так как сечение провода подключения рассчитывается самостоятельно в зависимости от мощности плиты.
Электропроводка должна быть защищена, необходимо установить выключатель для отключения плиты в аварийном состоянии.
При установке встраиваемой духовки необходимо соблюдение следующих правил:
- помещение должно быть сухим;
- иметь хорошую
- расположение духовки должно обеспечить свободный доступ к элементам управления.
В конструкции короба необходимо учесть ширину, глубину духовки и размер зазора под нижний (верхний) выдвижной ящик.
При установке газового духового шкафа требуется соединить магистральную линию со шлангом от духовки.
Выполнять подключение должен специалист.
После помещения духовки в короб необходимо отрегулировать ее положение по вертикали и горизонтали и закрепить.
Видео: подключение панели в розетку
На видео – правило подключения панели к сети:
В традиционных кухонных печах духовой шкаф совмещен с варочной панелью. Но не всех хозяек устраивает такой вариант организации рабочего пространства. Чтобы сделать процесс готовки максимально удобным, а интерьер кухни – стильным и компактным, используют специальную мебель для встраивания духовых шкафов.
Подключение газового шкафа
Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке. Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.
Важно!
Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.
По правилам техники безопасности участок между общим краном, перекрывающим подачу газа, и варочной поверхностью должен быть надежно защищен от любых механических и температурных воздействий. Поэтому он выполняется из стальной водогазопроводной ВГП трубы, но данное требование устарело и во многих домах вместо стальной трубы используется специальный гибкий газовый шланг.
При монтаже важно обеспечить свободный доступ для экстренного отключения в случае возникновения аварийной ситуации. Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки)
Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки).
При первом способе требуются сложные сварочные работы с вызовом специалистов, поэтому для подключения духовки своими руками проще использовать специальные газовые шланги. Сама работа в этом случае состоит из нескольких этапов.
Пример сильфонного шланга
Прежде всего необходимо убедиться в том, что всё применяемое оборудование и комплектующие сертифицированы и соответствуют нормам безопасности. Гарантией этого может служить приобретение всех деталей у официального надежного продавца.
Дополнительно на газовом шланге должен быть указан срок службы и условия эксплуатации изделия.
Если в кухню устанавливается только один духовой шкаф, достаточно присоединить сильфонный шланг от патрубка за общим краном газовой магистрали к входу духовки (при необходимости его можно заменить на более длинный).
При этом следует помнить, что запрещается использование бытовых газовых шлангов длиной более двух метров.
Пример тройника для варочной поверхности и газовой духовки
Часто возникает ситуация, когда к газовой сети нужно подключить встраиваемый духовой шкаф и варочную панель одновременно. В этом случае на наружном патрубке трубы или шланга делается разветвление путём установки тройника.
Далее к тройнику присоединяются два крана отдельно на встроенный духовой шкаф и варочную поверхность, от них при помощи двух сильфонных шлангов осуществляется непосредственное подключение газового оборудования.
Важно!
Нередко духовые шкафы имеют два входа для подключения с обеих сторон, поэтому необходимо на свободный патрубок после подключения ставить заглушку. Иногда входной патрубок духовки выходит из плиты не под углом, а прямо, что неудобно для подключения. В этом случае на его свободный конец устанавливается г-образный переходник, облегчающий подключение.
Электроснабжение духовки необходимо осуществлять по отдельной линии, всё подключаемое оборудование должно быть заземлено.
После работ необходимо проверить, как правильно собраны все комплектующие и их герметичность, с целью выявления возможных утечек газа. Для этого используется мыльная эмульсия, которая наносится на стыки всех соединений. В этом случае, если появляются пузыри, производится разборка проблемного соединения и уплотнение его ленточной обмоткой или паклей.
К подключению духовки нужно отнестись максимально серьезно, особенно если это газовый духовой шкаф
По завершении всех работ духовка устанавливается в предназначенную для нее нишу и фиксируется крепежными шурупами.
Виды
Тип приобретенной духовки прямо влияет на порядок установки шкафов. Данные устройства подразделяются на следующие виды:
- независимые и встраиваемые;
- газовые и электрические.
Наиболее жесткие требования предъявляются к монтажу газовых духовых шкафов. Отчасти это обусловлено тем, что подобные приборы должны устанавливаться в местах, определенных планом квартиры.
Сказанное выше означает, что самостоятельно смонтировать можно только электрические устройства. Газовые бытовые приборы устанавливаются с привлечением соответствующих специалистов.
По способу монтажа
По способу установки духовые шкафы подразделяются на независимые и встраиваемые. Первые монтируются проще вторых.
Независимые
Независимые духовые шкафы отличаются от встраиваемых наличием полноценного корпуса, который скрывает внутренние детали прибора и обеспечивает защиту узловых элементов от внешнего контакта. Такие устройства устанавливаются в любое место и не требуют высоких временных затрат.
Встраиваемые
Этот тип приборов отличается отсутствием защитного корпуса. Данные духовые шкафы монтируются в заранее подготовленную конструкцию и входят в состав гарнитура. Встроенные устройства обеспечивают эффект единого пространства на кухне, не выделяясь на фоне других бытовых приборов и не занимая дополнительное место.
По способу нагрева
Духовые шкафы нагревают блюда, потребляя электричество либо газ. Первый вариант удобен тем, что при установке подобные приборы необходимо разместить рядом с источником электроэнергии. Второй тип устройств жестко привязан к месту выхода газовой трубы, так как последнюю, согласно действующим нормам, нельзя переносить в другие зоны.
Газовые
Такие духовки отличаются наличием газовых конфорок, протянувшихся вдоль днища. Приборы этого типа дополняются современными системами контроля подачи голубого топлива и автоматическим поджигом. Основной недостаток газовых духовок заключается в том, что блюда прогреваются снизу вверх. Кроме того, данные приборы разрешено устанавливать исключительно с привлечением соответствующих специалистов и в строго отведенных местах.
Электрические
Электрические духовки отличаются от предыдущих следующими особенностями:
- прогрев – до трех тысяч градусов;
- наличие конвекции;
- точный таймер;
- наличие режима самоочистки;
- встроенная дублирующая система защиты от перегрева и возгорания.
Недостаток подобных духовок заключается в повышенном расходе электроэнергии. Это в итоге приводит к увеличению затрат на содержание квартиры.
Как установить встраиваемый духовой шкаф
После того как вы выбрали место, куда установите технику, надо подготовить стены и мебель для монтажа.
Подготовка ниши
Сейчас всю технику изготавливают по размерному шаблону, поэтому для того, чтобы определить размеры для встраивания духового шкафа, необязательно покупать его заранее. Параметры бытового прибора наверняка будут стандартным и подойдут к любой кухне.
Проследите за тем, чтобы в нише не было перекосов. Любая неровность может вызвать неравномерное распределение веса тяжелого агрегата.
Кроме того, ниша должна быть больше духовки. Сзади устройства оставьте зазор в 4-5 сантиметров, снизу — не менее 9 сантиметров, по бокам — по 5 сантиметров. Такое расстояние поможет избежать перегрева рядом стоящих шкафов и их деформации.
Защита от перепадов напряжения
Для защиты от перепадов напряжения бытовую технику подключают к электросети через:
- Реле-прерыватели. Это устройство, при отклонении на 10 % от допустимых значений, автоматически прерывает подачу тока. Дорогостоящие реле дополняются кнопками регулировки верхнего и нижнего пределов напряжения.
- Стабилизаторы. Прибор при скачках выравнивает уровень напряжения в электросети. Стабилизаторы подбираются с учетом числа фаз.
- «Умные» розетки. Такие приборы не защищают от скачков напряжения, но позволяют удаленно отключать бытовые приборы от электросети.
Оптимальным выбором для духового шкафа считаются стабилизаторы напряжения, так как реле прерывают подачу тока, а розетки не обеспечивают должной защиты.
Заземление
Современные духовые шкафы оборудованы штекерами с заземлением. Однако в некоторых домах осталась проводка, не имеющая соответствующего защитного провода. В подобных случаях необходимо обратиться за помощью к электрику, чтобы последний провел защемляющий кабель к электрощитку. Эксплуатировать духовку без такого защитного провода не рекомендуется, так как это может привести к возгоранию и другим неприятным последствиям.
Вентиляция
При соблюдении указанных ранее правил размещения организовывать дополнительную вентиляцию для духовки не придется. Воздух подается и выводится от устройства через зазоры, оставленные между прибором и стенками ящика. Есть также модели, в которых предусмотрен принудительный обдув. Для подобных духовых шкафов не нужно организовывать дополнительную вентиляцию.
Монтаж электрики
В том случае, если ремонт был сделан давно и для приборов нет отдельного автомата УЗО, советуем от планируемого места установки до электрощита заменить проводку. Предпочтение отдайте медной с тремя жилами. Также лучше установить силовую розетку с заземлением. Ее удаленность от пола должна быть более 10 сантиметров, а сила тока не менее 40 ампер.
При наличии отдельной проводки проверьте, выдержит ли она силу тока
Важно исключить возможность короткого замыкания
Правила работы с электрикой
- Не допускайте соединение проводов на скрутке.
- Прямое соединение проводов, которые имеют разные составы (алюминий или медь), также запрещено.
- Для состыковки используйте винтовые клемники.
- Подключение к электрощиту проводите через отдельный автомат.
Обратите внимание и на штекер у установки. У современных моделей они всегда массивные и рассчитаны на высокое напряжение
Если на нем имеется брак, ржавчина или какие-либо повреждения, то обратитесь в магазин или сервисную службу.
Встройка техники
Перед окончательным монтажом соедините все провода, подключите устройство и обязательно проверьте его работу. Тогда вам не придется его вытаскивать, если что-то пойдет не так.
Проводку следует размещать в заранее вырезанном отверстии в нише, чтобы не опускать пережима проводов и их дальнейшей деформации.
Правила размещения тумбы под духовку в кухонном гарнитуре
Чтобы шкаф для духовки гармонично вписался в интерьер кухни, был удобен и безопасен в использовании, при его размещении соблюдайте следующие рекомендации:
- следуйте правилу «рабочего треугольника»- пространства, ограниченного тремя точками: духовкой, мойкой и холодильником. Общая сумма его сторон не должна превышать 6 метров;
- подберите комфортную высоту техники. Оптимальный вариант – от 20 до 80 см. над уровнем пола;
- нельзя размещать духовой шкаф близко к холодильнику: это может привести к поломке одного из приборов;
- расстояние между мойкой и духовкой должно составлять е менее 45 см. во избежание коротких замыканий;
- газовая духовка должна быть расположена не дальше, чем на 1,2 м. от трубы — чем длинее шланг, тем меньше его надежность;
- продумайте зону открытия. Она должна позволять свободно вытаскивать противень из духового шкафа.

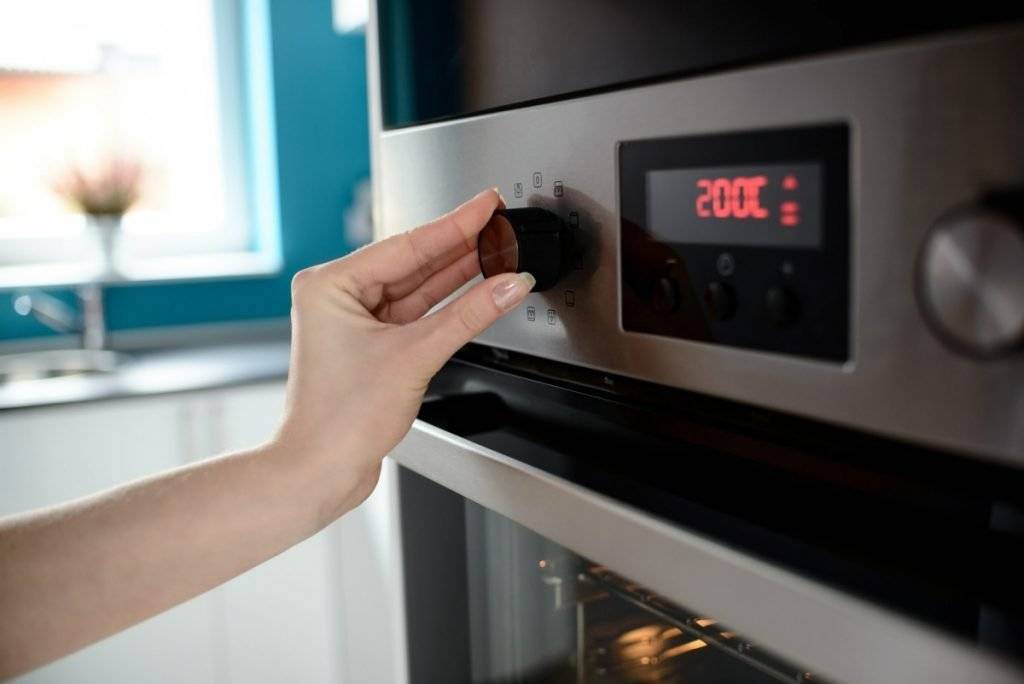

Как правильно подготовить новую духовку к работе
После монтажа устройство следует избавить от всего, что осталось после распаковки. Еще до первого включения духовка должна прогреться до +25 °C, поэтому если прибор был холодным, то дверцы оставляют открытыми. В дальнейшем печке необходимо прокаливание. Прогревать следует вместе со всеми решетками, противнями и всем, что есть в комплектации и предназначается для внутреннего использования. Затем духовку отключают, открывают и оставляют до полного остывания. Через несколько часов внутреннюю часть духового шкафа, включая все его элементы, моют неабразивными средствами. Сначала работают губкой, а потом все протирают насухо тряпкой или толстой тканью. Для нормального прокаливания хватает 2—3 часов при максимальной температуре — в результате будут устранены технические материалы и жидкости. Одновременно с прокаливанием не помешает задействовать режим конвекции или верхнего нагрева.
К прогреву прибегают также:
- После мытья.
- После замены стекла.
Дополнительно оснащения шкафов по духовку – системы хранения и открытия
Мебель под духовку может использоваться для хранения кухонных принадлежностей.
Для напольных тумб система хранения представлена верхним либо нижним выдвижным ящиком ограниченной высоты. Из-за этого в нем можно хранить лишь определенные предметы. Например, сковородки и противни.
Шкаф-пенал имеет больше возможностей для организации системы хранения – в нем она может быть представлена открытыми полочками, выдвижными ящичками и отделениями с дверцами.
Обычно духовой шкаф встраивается в середину конструкции, поэтому отделение для хранения располагаются снизу либо сверху.
В закрытых секциях шкафа-пенала используются различные типы механизмов открывания дверей:
- распашные – самый простой: двери крепятся на петли и открываются «на себя»;
- откидные – горизонтальная система на петлях: открываются вверх либо вниз;
- подъемные – открываются с помощью газлифтов.
Установка в нише
При установке встраиваемого духового шкафа монтажные работы начинаются с подготовки ниши, где он будет постоянно находиться и функционировать. Одно из главных условий использования ниши:
- отсутствие перекосов дна, стенок и верхней панели;
- максимальная параллельность днища уровню земли;
- перпендикулярность плоскостей стенок, днища и потолка.
Несоблюдение этих условий приводит к неравномерному эксплуатационному нагреву, что значительно сокращает срок службы изделия.
Так как приготовление пищи сопровождается выделением большого количества тепла, между стенками духового шкафа и самой ниши необходимо оставить определенный зазор, величина которого зависит от электрической мощности изделия. Для большинства бытовых моделей зазоры можно выбирать из следующих условий:
- расстояние между задней стенкой духовки и стенкой ниши должно быть равным 40,0 миллиметрам;
- зазоры между боковыми стенками шкафа и ниши вбираются в пределах 50,0 миллиметров;
- зазор между днищем шкафа и нижней плоскостью ниш должен быть не менее 90,0 миллиметров.
Подключение электрического духового шкафа
Для подключения электрического духового шкафа в домах старой постройки необходимо от счетчика, до места установки духовки проложить из трехжильного кабеля с медными проводниками проложить отдельную линию. Для этого в электрощитке устанавливается отдельный автоматический выключатель, рассчитанный на аварийное срабатывание при токе 25,0 ампер. Кабель (например, «ВВГ – 3х2,5») наиболее просто проложить наружным способом используя кабель-канал.
Если электродуховка потребляет более 3,5 киловатт, то автомат выбирается на 32,0 ампера, а кабель – «ВВГ – 3х4,0». Тип розетки зависит от выбранной штекерной вилки. Наибольшее распространение получили трёхштекерные пары «вилка-розетка» с подключением фазы (220,0 вольт), нуля и заземления. Все работы по подключению производятся в обесточенном помещении.Питающий провод, с установленной электровилкой, подключается к клемной коробке, расположенной на задней стенке электродуховки.
Возможные проблемы
Основная проблема встройки при установке – высота духовки. При этом строгие размеры ниш вроде бы должны соответствовать параметрам техники, но на деле духовые шкафы с ручками могут не поместится в ниши высотой 598 мм. Если у духовки есть фасадная панель управления, под нее требуется ниша как минимум на 600 мм.
Конструкцию духового шкафа не стоит подвергать изменениям, если:
- прибор находится на гарантийном обслуживании;
- вы ничего не понимаете в электротехнике.
Если за время периода гарантии вы решите сдать неподходящий прибор обратно, у вас его примут. Однако следующие случаи обслуживающий персонал гарантийного сервиса посчитает исключением.
- Следы попыток вскрытия. Это могут быть снятые пломбы, срезанные болты, прочие признаки.
- Узлы или механические части аппарата успели повредить грызуны, которые, возможно, есть у вас дома.
- При транспортировке прибора не были соблюдены рекомендации производителя.
- Неподходящие параметры напряжения стали причиной повреждения электрической части прибора. Критически возможные пределы обычно указываются производителем в инструкции.
Дверные петли приборов, регуляторы мощности, элементы, отвечающие за нагрев, поджиг, термостат, уплотнительные резинки, штоки, удерживающие пружины – все это элементы, которые часто становятся проблемой для владельцев домашней техники. Если треснутый регулятор мощности не помешает работоспособности техники, а только доставит дискомфорт, то сломанный нагревательный элемент затруднит использование духового шкафа.
Продолжать комфортно пользоваться своей духовкой можно только после завершения ремонта. Мелкий ремонт допустимо произвести самостоятельно. Ведь оригинальные запасные части для распространенных фирменных устройств – отнюдь не дефицит. Для сложного ремонта лучше вызвать мастера на дом или отвезти свою технику в ближайшую мастерскую.
