Винтовая лестница своими руками: виды, расчет и чертежи +75 фото

Преимущества и недостатки

Правильный выбор начинается с изучения сильных и слабых сторон. Винтовая лестничная конструкция сделает простой и прямолинейный дизайн оригинальным, одновременно сохранив драгоценные кубометры. Проект крученой лестницы подбирают исходя из особенностей помещения и индивидуальных потребностей, притом что на изготовление закругленной конструкции в целом уходит меньше материала. Местонахождение, высота ступенек, их количество и размер — все эти показатели могут значительно отличаться. Плюсов в целом больше, однако владельцам домов и квартир с более чем одним этажом следует знать негативные стороны. Первые сложности обычно возникают на этапе проектирования, ведь изготовление радиальных конструкций требует сложных расчетов с дробными числами. Нормально эксплуатировать винтовую лестницу для подъема крупногабаритных предметов не удастся, более того, даже двум людям бывает сложно разминуться на ней.

Большое количество людей на подъемнике одномоментно создает опасную для сооружения нагрузку. Главный минус же заключается в том, что по обычным ступенькам можно подняться гораздо быстрее.

Разновидности складных чердачных лестниц

Телескопическая модель состоит из частей, задвигающихся друг в друга. Материалом для нее служит алюминий, обладающий легкостью, прочностью, стойкостью к коррозии. Она компактная, функциональная, прослужит долгое время, но своими руками такое изделие изготовить сложно. Возможен вариант монтажа на люк готовой конструкции.

Ножничная модель производится из металлических деталей. Она складывается по принципу гармошки. Прочная конструкция с удобными ступеньками имеет один недостаток – со временем в местах соединений появляется скрип. Предотвратить проблему позволит своевременное смазывание мест крепления.

Ножничная лестница надежна и имеет красивый внешний вид

Откидная лестница не будет занимать ни одного лишнего сантиметра. Она сложна в проектировании и монтаже. Ее ступени крепятся на тетиве карточными петлями, а в сложенном положении откидная модель фиксируется на стене.

Выдвижная лестница на чердак состоит из нескольких секций, верхняя часть прочно крепится на люк, она равняется размеру крышки. Остальные секции соединяются специальной фурнитурой и шарнирами. При раскладывании они образуют ровный лестничный марш. Привести изделие в рабочее положение несложно, благодаря его подвижности. Отличие телескопической и раздвижной моделей в способе скольжения секций. В первом случае они размещаются одна в другой, а во втором – двигаются при помощи роликов снаружи по направляющим.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент — хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

Изделие с центральным столбом или опорной трубой — классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Деревянная винтовая лестница своими руками

Прежде чем приступить к работе, нужно подготовить материалы и инструменты, а также сделать все расчеты.

Итак, для работы нам потребуются:

деревянные доски;
шурупы;
дрель;
уровень;
рулетка;
балясин;
поручни;
сверла;
металлические трубы;
кронштейны;
шуруповерт;
болты анкерные;
больцы;
ножовка.

К выбору материала для создания деревянной конструкции нужно подойти с умом, помните следующее:

для того чтобы сделать степени, возьмите древесину твердых пород, например, бук, дуб или клен;
для перил и тетивы возьмите клееный деревянный материал;
столб можно сделать из дерева, камня или железа, ну лучше для него взять металлическую трубу, желательно стальную.

Произведение предварительных расчетов

Расчеты в каждом индивидуальном случае сборки лестницы своими руками будут предусматривать разные цифры, но мы для примера берем такие параметры конструкции:

ширина лестницы – 0,9 м;
высота – 3 м;
диаметр металлической трубы – 0,2 м.

Теперь, исходя из этих показателей, считаем:

общий диаметр конструкции должен ровняться двойному значению ширины ступени и толщине трубы, то есть 0,9 умножает на 2 и прибавляем 0,2. У нас получается 2 метра;
считаем радиус окружности подъема человека на второй этаж дома. Для этого берем значение суммы половины ширины ступени и радиуса столба. То есть у нас получается такое уравнение: 0.9/2+0.2/2= 0.55 м;
расчет ступеней считается исходя из радиуса движения и ширины ступени.

Теперь нужно просчитать высоту ступеней. Этот показатель зависит в том числе и от роста человека. Просчет осуществляется так:

разделите окружность на 15 равных частей посредством радиальных линий;
линия, определяющая высоту роста, определяется высотой от первой ступени витка до последней. Добавьте к данному показателю еще 15 см;
высоту витка просчитывают при росте 185 см, толщине ступени 0,5 мм и с учетом запаса, получается виток равен 2,05 м;
просчитайте высоту ступеней в витке: 2,05 разделите на 15, получаем 13,67;
рассчитываем количество ступеней, для этого делим высоту лестницы на высоту ступени.

Как сделать перила и ступени своими руками

Как мы уже упоминали ранее, деревянные ступени можно сделать самостоятельно из прочной древесины, а можно приобрести их в готовом виде и подогнать под нужный размер.

После того, как они подогнаны, их следует отделать, отшлифовать, закруглить края и покрыть лаком. Затем крепятся втулки, при помощи которых ступени будут прикреплены к опорному металлическому столбу.

Балясины перил можно сделать из металлических стержней, а вот для поручней подойдет пластик или клееный брус. Перила подойдут в виде деревянных брусков прямоугольной формы нужного вам размера.

Собираем винтовую лестницу

Если у нас приготовлены перила, готовые ступени и столб для опоры можно приступать непосредственно к самой сборке конструкции. Сборка состоит из следующих этапов:

лестничная фурнитура, а также крепежи и втулки крепятся болтами на ступенях;
на опорный столб нужно «нанизать» ступени по очереди каждую;
установите сам столб в приготовленном месте;
прикрепите опорную трубу к полу и перекрытию;
ступени должны быть размещены с определенным перекрытием друг друга и быть фиксированы больцами;
прикрепите к ступеням балясины;
к балясинам прикрепите перила.

Также при сборке учтите следующие моменты:

основание металлического столба должно располагаться на прочном фундаменте;
можно залить основание частично и заложить туда специальные закладные для крепежа опоры;
опорную трубу нужно прикреплять к полу болтами;
балясина первой ступени должна быть больше остальных по длине и используется в качестве основания на полу;
крепление производится на полу, чтобы конструкция была более жесткой.

Как самому сделать винтовую лестницу из дерева: заключительный этап

Заключительным этапом является сборка лестницы и установка поручня. Чтобы не тратить времени, рекомендуется приобрести готовый поручень из поливинилхлорида и придать ему желаемую форму с помощью строительного фена. Наверное, самым креативным решением будет изготовление гнутого деревянного поручня. Не стоит переживать о возможных трудностях при его создании, так как уже имеется определенный опыт, полученный при конструировании обрамления для круглого лестничного проема. Но нужно следить за тем, чтобы поручень был изогнут не только в горизонтальной плоскости. Он должен иметь уклон, характерный для лестницы.

Склеивать полосы шпона и изгибать поручень необходимо непосредственно на лестнице, накрыв ее полиэтиленовой пленкой, чтобы не испачкать клеем. Порядок выполнения работ следующий. Сначала требуется промазать шпон клеем, скомпоновать заготовки в пакет и уложить на ступени. Затем необходимо притянуть будущий поручень струбцинами к стойкам, стараясь не пропустить ни одну из них. На участках между струбцинами поручень следует стянуть шпагатом и оставить до высыхания. После этого можно снять струбцины и шпагат.

Чтобы самому сделать винтовую лестницу как можно более прочной, необходимо соблюдать следующие условия. Работать нужно быстро и аккуратно, чтобы не допустить высыхания клея, в противном случае полосы шпона будут изгибаться неравномерно и могут вовсе сдвинуться. Чтобы не повредить древесину, под зажимы струбцин рекомендуется подкладывать, например, фанеру. Во избежание необходимости отделывать поручень можно придать ему прямоугольное сечение с заоваленными ребрами.

Не рекомендуется делать поручень широким и высоким. Желательно его изогнуть при достижении высоты в 30 мм и ширины более 50 мм.

Установку поручня удобнее всего начинать с верхней балясины, притянув его двумя шурупами. Далее можно постепенно переходить к следующим стойкам. Так нужно двигаться до тех пор, пока не будет прикручен весь поручень. После этого рекомендуется обработать его наждачной шкуркой и произвести отделку так же, как и других деревянных деталей лестницы.

Если нет возможности самостоятельно сконструировать гнутые детали для винтовой лестницы, можно изменить форму проема, сделав его прямоугольным. В таком случае поручень также будет иметь вид прямоугольных сегментов, опиленных под определенным углом. При этом края ступеней не нужно закруглять, лучше их выполнить по хордам.

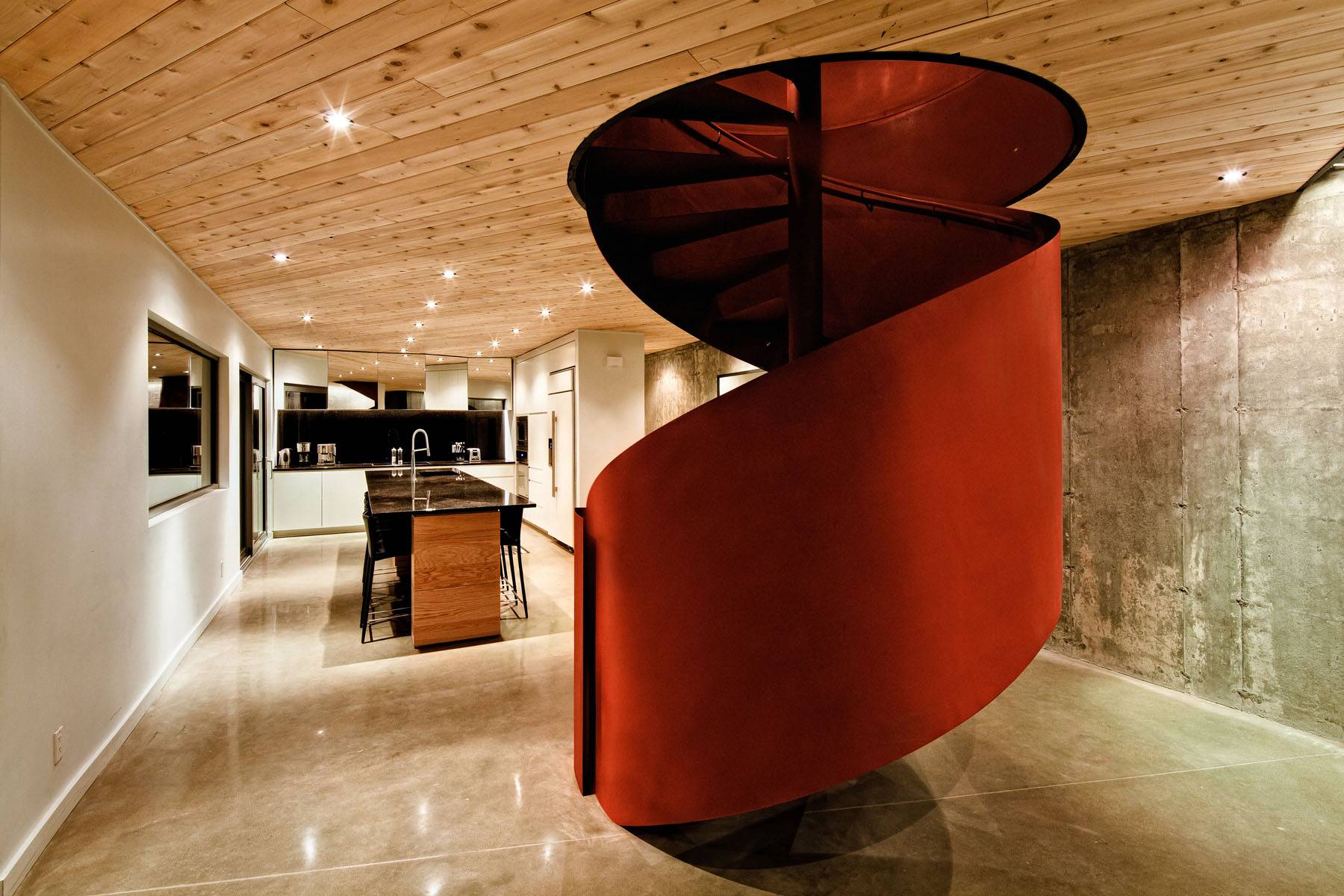

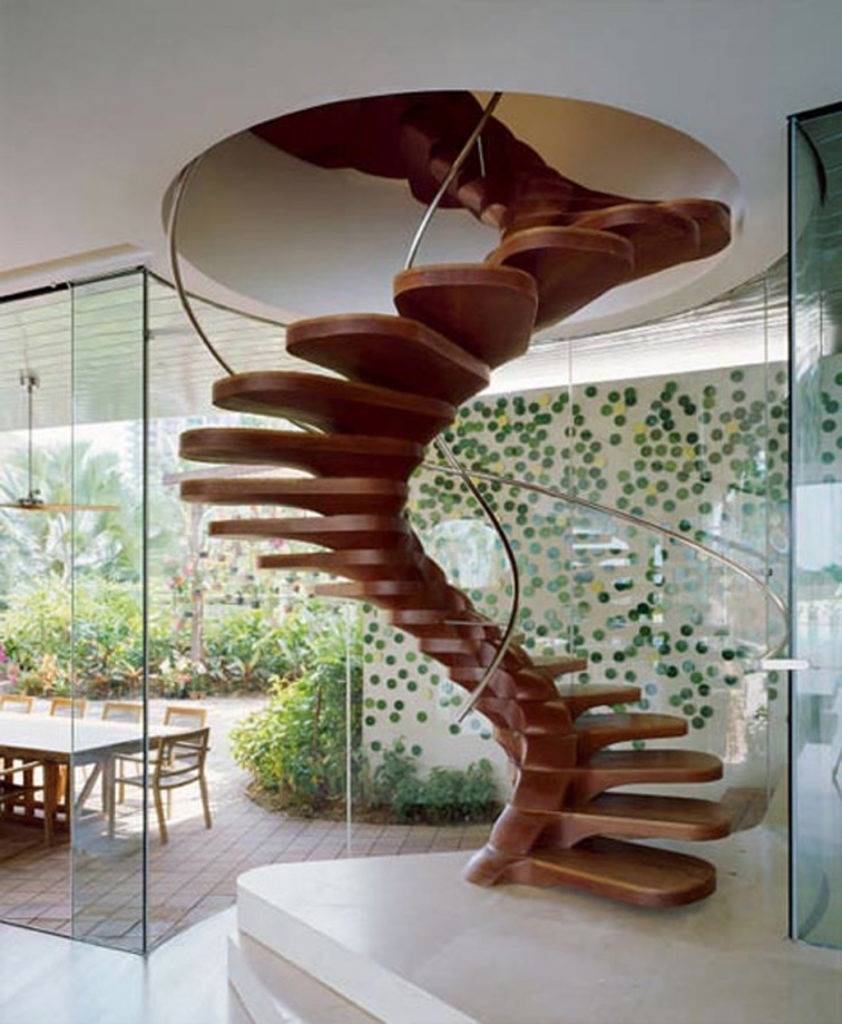

На этих фото показаны винтовые лестницы в доме, возведенные своими руками:

Винтовая лестница своими руками

Винтовые лестницы отлично подходят для обеспечения доступа к чердачному помещению. Также при желании подобная лестница сооружается между этажами дома. Сфера применения конструкции ограничивается лишь вашей фантазией.

Как сделать винтовую лестницу своими руками

Лучше, чтобы внутренняя горизонтальная кромка винтовой конструкции была свободной – благодаря этому эксплуатация лестницы станет более безопасной. Такая модификация известна под названием «лестница без вертикальной плоскости» или «винтовая лестница без центральной стойки».

Винтовая лестница без центральной стойки

При спуске и подъеме по лестнице человек обычно наступает на середину ступенек, поэтому ширина каждой ступени в центральной части должна составлять порядка 200 мм. В 15-сантиметровом отступе от центра ширина ступени должна быть не менее 100 мм.

Устройство винтовой лестницы

Длину ступеней подбирайте с учетом предназначения конструкции. Если лестница будет использоваться сравнительно редко, подойдет и 60-сантиметроая длина. Оптимальная длина одной ступени – 80 см. Общий диаметр лестницы должен составлять порядка 200 см. Оптимальная высота пролета – порядка 200 см.

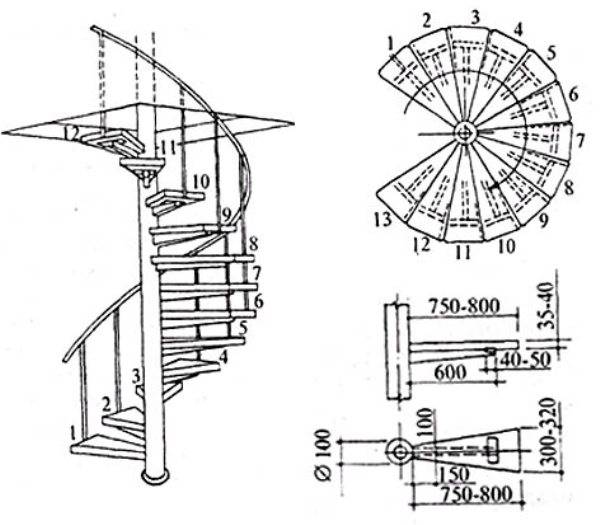

Чертежи винтовой лестницы

Первый шаг. Установите центральную вертикальную опору. Для ее изготовления лучше использовать не древесину, а толстостенную стальную трубу. Оптимальный диаметр опоры – порядка 5 см. Использование металла поспособствует увеличению жесткости конструкции.

Предварительно убедитесь, что точка установки опоры сможет выдержать предстоящую нагрузку.

Для крепления опоры можете использовать анкерные болты и пластины. Также доступен вариант, в соответствии с которым опора заливается бетоном и дополнительно крепится при помощи растяжек.

Второй шаг. Приступайте к монтажу ступеней. Для этого предварительно просверлите со стороны узкой части ступеньки отверстия по диаметру стойки. Установка ступеней выполняется при помощи втулок. Втулки дополнительно прокладываются шайбами.

Сборка лестницы

Ступени крепите на расстоянии порядка 20 см.

Чтобы конструкция была более жесткой, ступени укладывайте с некоторым нахлестом и дополнительно скрепляйте с помощью кронштейнов. Кронштейны размещайте в широкой части ступенек между их смежными сторонами.

Третий шаг. Установите верхнюю ступень и перекрытие.

Четвертый шаг. Установите перила и поручни.

Изготовление площадки

Таким образом, вы можете самостоятельно справиться со сборкой деревянной лестницы любой конфигурации. Ничего сверхсложного в такой работе нет. Выберите наиболее подходящий вам вариант, внимательно изучите инструкцию и приступайте.

Удачной работы!

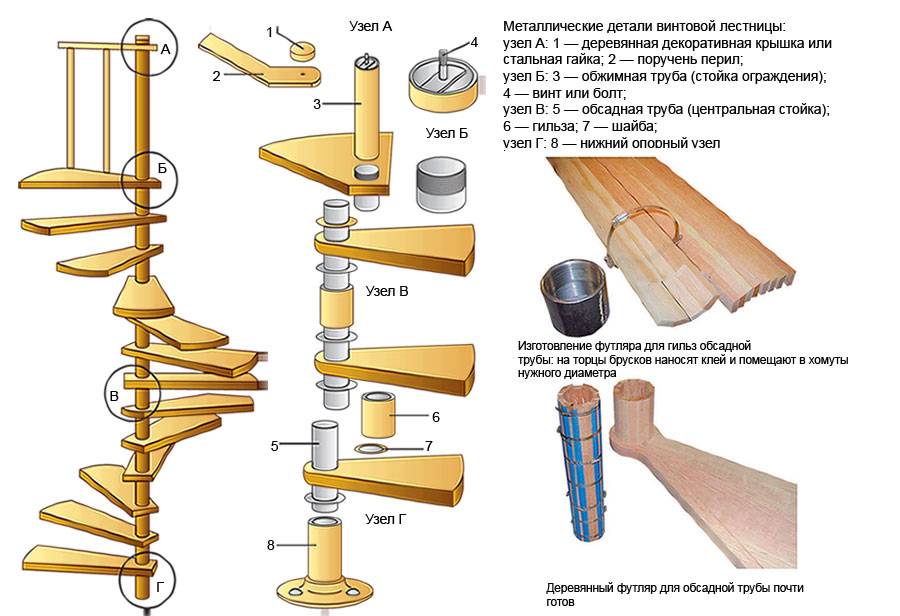

Элементы винтовой конструкции

Элементы винтовой лестницы.

Винтовая лестница состоит из таких элементов:

центрального опорного столба;
ступеней;
ограждений и перил.

Несущую колонну можно делать из монолитного железобетона, металла или дерева. Поскольку она является основным несущим элементом винтовой конструкции, необходима ее надежная установка.

Монтаж ступеней осуществляется по спирали вокруг столба.

По правилам безопасности на лестничных конструкциях нужно устанавливать перила. В редких случаях, если этого требует дизайн, позволяют габариты лестницы и в доме не проживают дети и пожилые люди, можно отступить от этого правила.

Особенности проектирования винтовых лестниц

Проектирование лестниц обычно выполняется совместно с проектированием дома, но по разным причинам эти проекты разделяют. При проектировании вы должны определить следующие моменты:

Место расположения лестницы.
Материал изготовления.
Тип конструкции.
Расчет всех параметров лестницы.
Разработка чертежей и схем расположения.
Создание 3D-модели лестницы (не обязательный пункт).

Результат каждого из перечисленных пунктов, в первую очередь, зависит от ваших предпочтений и от условий, в которых необходимо разместить лестницу.

Давайте рассмотрим каждый из них подробно.

Выбор места расположения

Удобство использования винтовой лестницы заключается в том, что она может быть расположена практически в любом месте. Особенно если у вас изначально не предусмотрен лестничный проем под нее.

При наличии небольшого пространства лестница может компактно разместиться в углу помещения, не создавая помех.

Благодаря определенным типам конструкций вдоль стены общей комнаты или даже по центру помещения лестница не создает особых помех и не кажется лишней в интерьере. Наличие открытых ступеней не препятствует обзору, что делает лестницу практически не заметной.

Искусный дизайн также позволяет размещать по центру помещения даже конструкции с закрытыми ступенями, тем самым они не только не создают помехи или дискомфорт, но и наоборот становятся центральным акцентом всего интерьера.

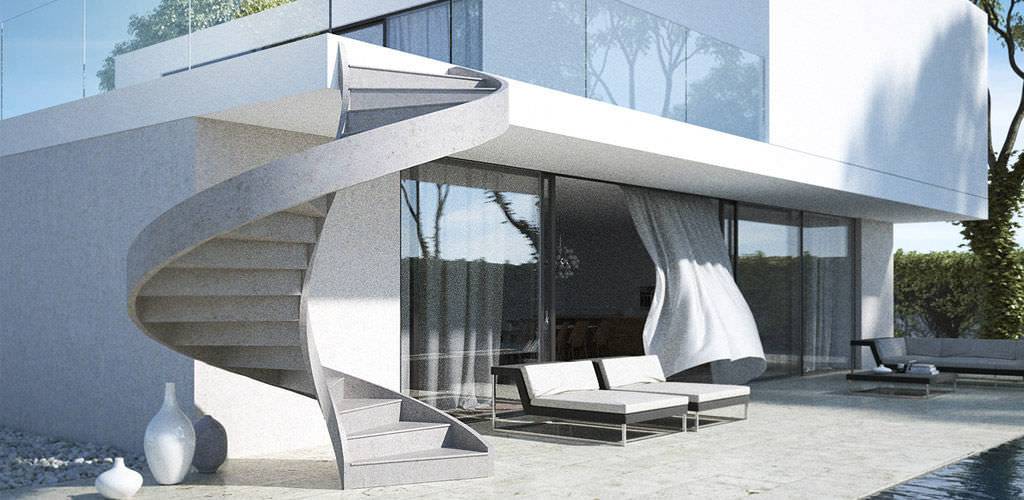

Эксплуатация винтовых лестниц не ограничивается внутридомовым пространством. Они также довольно широко используются и как уличные лестницы, для доступа на второй или мансардный этажи.

Материал изготовления

Вид винтовой лестницы и материал, из которого она будет строиться, должены выбираться исходя из условий, в которых она будет эксплуатироваться, и общего стиля помещения.

Исходя их этого, не рекомендуем строить уличную лестницу из дерева, так как данный материал очень подвержен воздействию внешних факторов. Помимо этого использование деревянных лестниц внутри помещения не исключает необходимость в обработке их специальными пропитками для сохранения первоначального вида.

Что касается металлических и бетонных конструкций, то они часто используются как уличные лестницы для доступа на верхние этажи.

Металлические конструкции могут быть использованы и как эвакуационные лестницы.

Также оба материала широко применяются и для внутреннего размещения.

Конструкции винтовых лестниц

Винтовые лестницы могут быть выполнены на любой конструкции:

косуор;

тетива;

на больцах;

консольная.

При выборе конструкции стоит обратить внимание, в первую очередь, на ступени, потому как именно от них зависит безопасность перемещения. В том случае если диаметр лестницы не большой, рекомендуется использовать открытые ступени

Из-за скошенной формы ступени остается не так много места для размещения ступни на проступи, как требуется для комфортной и безопасной эксплуатации лестницы.

Как рассчитать винтовую лестницу?

Основные требования касаются, конечно же, ступеней:

Внутренняя часть ступени не должна быть менее 100 мм.
В траектории движения минимально допустимая ширина 200 мм.
Внешняя часть не более 400-500 мм.

При строительстве не забывайте про минимальный диаметр винтовой лестницы, не желательно делать его меньше 140 см.

Схемы и чертежи

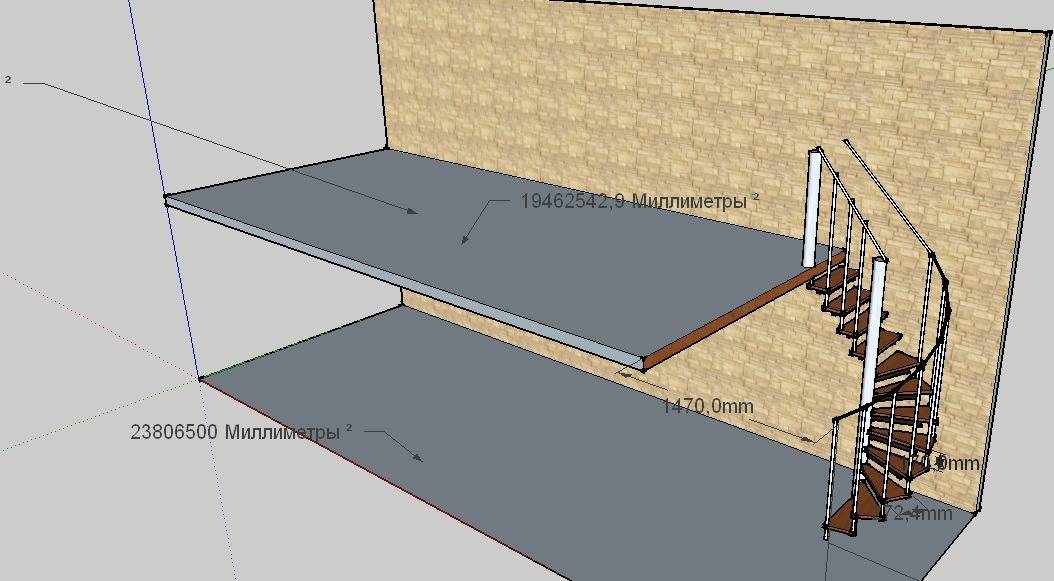

Неотъемлемой частью проекта винтовой лестницы являются схемы и чертежи. Исходя из выбранных и рассчитанных выше параметров, вы должны создать чертеж, на котором будут отмечены все размеры и будет представлен внешний вид лестницы после монтажа.
