Разнообразие оград из габионов
Заборы из сетки с камнями возникли как фортификационные сооружения, позже их приспособили под укрепление грунта, а в наше время они представляет собой дизайнерский изыск в оформлении ландшафта.
За время эволюции появилось множество видов насыпных ограждений. Классификация типов ограждения проводится по трём признакам:
- Конфигурация сетчатых коробов.
- Тип используемой сетки.
- Наполнитель.
Геометрия
По геометрической форме сетчатых конструкций выделяют три типа габионов:
- Плоские, у которых высота меньше ширины.
- Коробчатые с высотой равной и превышающей ширину.
- Цилиндрические, устанавливаемые вертикально и горизонтально.
Однако на деле данные базовые формы часто комбинируются для создания насыпных ограждений различной конфигурации. Потенциал гибкой сетчатой основы пергонов позволяет устраивать и более изощренные конструкции. К примеру, декоративных элементов в форме сферы или усечённой призмы, пирамиды или даже додекаэдра.
Сетка
Для возведения насыпной ограды применяется сетка двух типов: витая и сварная. Первая, по сути, является знакомой рабицей. Она изготавливается на специальных станках путем сплетения стальной проволоки особым образом. Сварная сетка отличается от плетённой тем, что изготавливается путём точечно сварки стальных оцинкованных прутов.
С функциональной точки зрения различий практически нет кроме конфигурации ячеек. У витой сетки они шестиугольные, у сварной – четырехугольные. Главное – достаточная толщина используемой проволоки и прутов (не менее 5-6 мм).
Наполнитель
Традиционно в качестве наполнителя выступали гранитные булыжники, однако, сейчас разнообразие доступных материалов гораздо шире. В зависимости от дизайнерского замысла короба наполняются колотой горной породой, декоративным морским камнем или даже деревом. Для достижения особого декоративного эффекта наполнители разного цвета или формы комбинируются. Главное требование к наполнителю – достаточно крупная фракция, которая не будет высыпаться из сетки.
Разновидности конструкций
Существует три базовых типа габионов:
- Коробчатый
- Матрасный
- Цилиндрический
Принадлежность к тому или иному виду определяет форма конструкции и ее функциональное назначение. Габионы могут нести как эстетическую, так и полезную нагрузку — либо совмещать оба варианта. Последнему требованию более всего отвечает коробчатый тип.
Коробчатые габионы
Данная разновидность представляет собой параллелепипед, который изготавливается из стальной проволоки двойного кручения. Ячейки выполняются в форме шестигранника. Проволока обеспечивает повышенную надежность и прочность конструкции за счет равномерного распределения давления на площадь сетки. Кроме того, двойное кручение предотвращает дальнейшее расползание сетки в случае, если она порвалась.
Стандартные размеры короба имеют длину от полутора до 4 метров, высоту от половины метра до метра, ширину в 1 метр. Сетчатые ящики длиной более 2 метров оснащаются мембранами, расположенными на расстоянии метра от первой стенки и друг от друга. Это усиливает устойчивость фасада к давлению на него наполнителя.

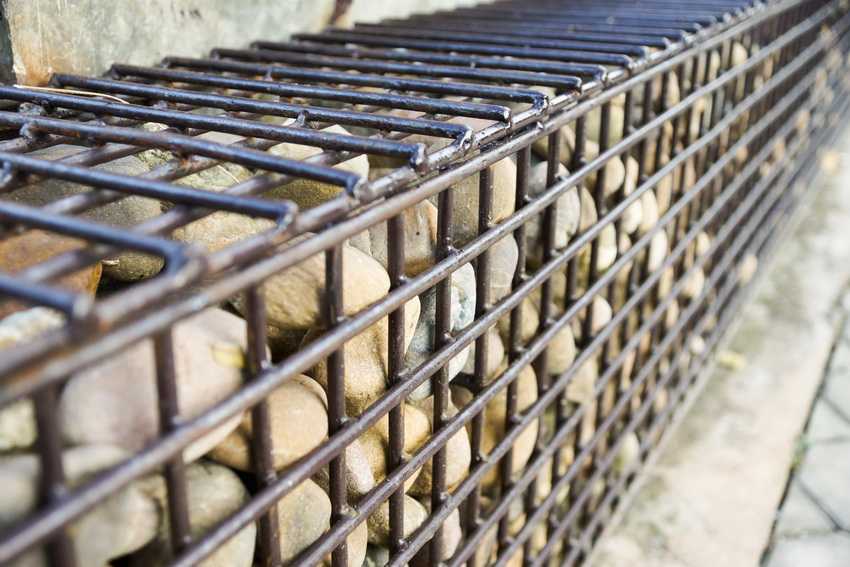

Короба изготавливаются также сварным методом. В таком случае ячейки имеют квадратную форму, а места соприкосновение прутьев соединены сваркой.
Применяются коробчатые габионы в качестве подпорных стенок, для укрепления берегов, оформления клумб или постройки заборов. Также они могут исполнять роль фундамента, если не планируется тяжелой нагрузки на них.
Инструкция по сборке:
Матрасные габионы
В отличие от предыдущего типа, матрасные (матрасно-тюфячные) конструкции имеют большую ширину — 2 метра, длину от 3 до 6 метров и меньшую высоту – от 17 до 30 см. Внутри конструкций также устанавливаются перегородки-диафрагмы.
Малая высота сеток позволяет повторять все изгибы ландшафта. В связи с этим они подходят для оформления склонов, укрепления береговой линии, могут быть выстелены на дне каналов или склонах оврагов.
Кроме того, их можно использовать в качестве фундамента для коробчатых габионов. Это позволит равномерно распределить нагрузку, повысит устойчивость строения. С их помощью также террасируют участки.
По сравнению с коробчатым видом, матрасный устанавливается более легко, а также требует меньшего количества наполнителя.
Цилиндрические габионы
Другое название изделий – габионы-мешки. Они имеют цилиндрическую форму с защипнутыми по бокам остатками проволоки. Такой вид придает им схожесть с конфетой в обертке.
Данные конструкции изготавливают длиной от 2 до 4 метров с диаметром от 65 до 95 см. В них отсутствуют усиливающие мембраны, стягивающие стенки. За счет этого цилиндрические габионы обладают относительной пластичностью. Поэтому есть возможность укладывать их на не слишком ровную поверхность. В ландшафтном дизайне их применяют для укрепления прибрежной линии водоемов, укладывают на дно прудов, создают подпорных стенок на участках со сложным рельефом.
Сетка для габионов: выбор материала для каркаса
Компании, которые занимаются производством габионов, наиболее часто используют оцинкованную проволоку. Ее плотность в несколько раз превышает плотность обычной сетки-рабицы и достигает 280 г/м2. Иногда вместо оцинковки применяют проволоку с ПВХ покрытием. Толщина прутьев может быть 2-6 мм.
На заметку! Выбирая габионы, следует обратить внимание на форму ячеек сетки. Они должны иметь вид правильных многоугольников
Такая особенность положительно влияет на прочность и долговечность конструкции.
Ячейки сетки для габиона должны иметь правильную форму и одинаковый размер.
Контейнеры, из которых состоит конструкция, должны иметь высокую степень прочности, чтобы не поддаться деформации под действием тяжести наполнителя забора. Габион в таком случае защищают, используя технику двойного кручения проволоки.
Применение данного изделия вместо традиционного ограждения способствует решению ряда задач, так как с его помощью можно создать сооружение посреди водоемов или вдоль берега, построить забор на участке со сложным и неровным рельефом. Ограждения из габионов, независимо от типа грунта, отличаются надежностью и привлекательностью.
В качестве наполнения можно использовать не только камни. Здесь стоит подключить фантазию и дать волю смелым решениям с применением различных наполнителей и их комбинаций. Габионы также рекомендуется комбинировать с другими материалами. Например, часть ограды можно дополнить деревянными секциями или металлической сеткой.
Для наполнения конструкции можно использовать камни любой породы, размера и формы.

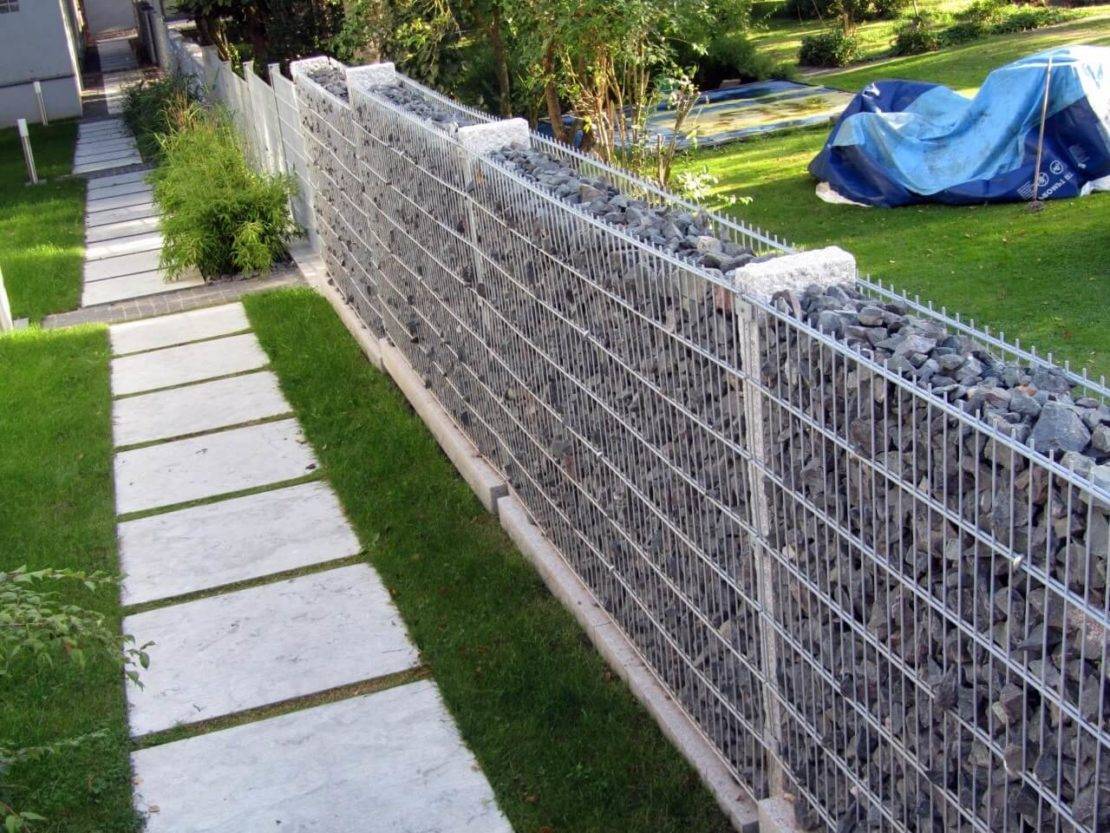

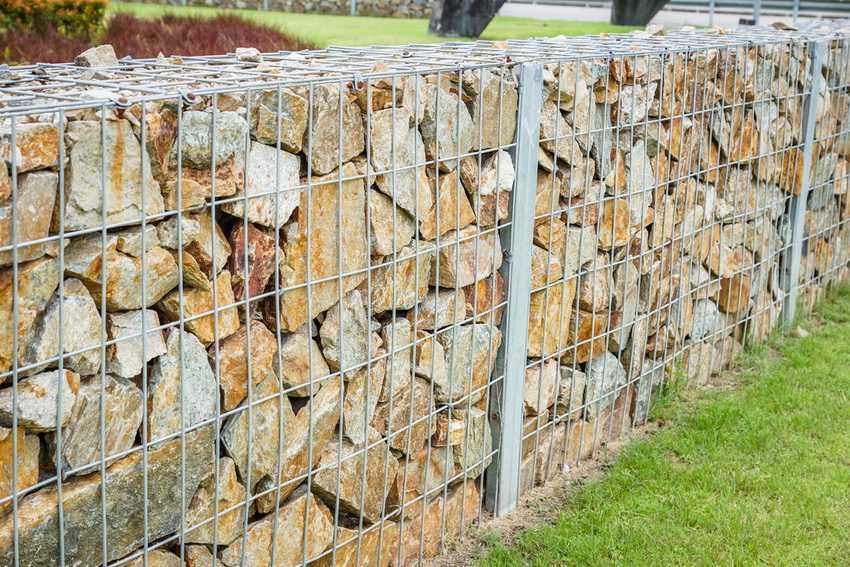

Забор из габиона
Чтобы соорудить забор из габионов своими руками, нужны материалы:
- сетка, изготовленная сварным способом, – она прочнее и выдерживает больший вес наполнения;
- трубы из стали для опорных столбов;
- камни крупного размера;
- мелкий щебень для внутренней засыпки;
- геотекстиль;
- ручной бур;
- паста цинковая;
- бетонная смесь для заливки ям;
- вязальная проволока;
- уголки металлические;
- метизы.
Забор из габионов занимает немного больше места, чем обычные конструкции, при изготовлении требует немало времени. Преимущества ограждения – не заливают фундамент, а каркасное сооружение можно ставить на сложных грунтах.

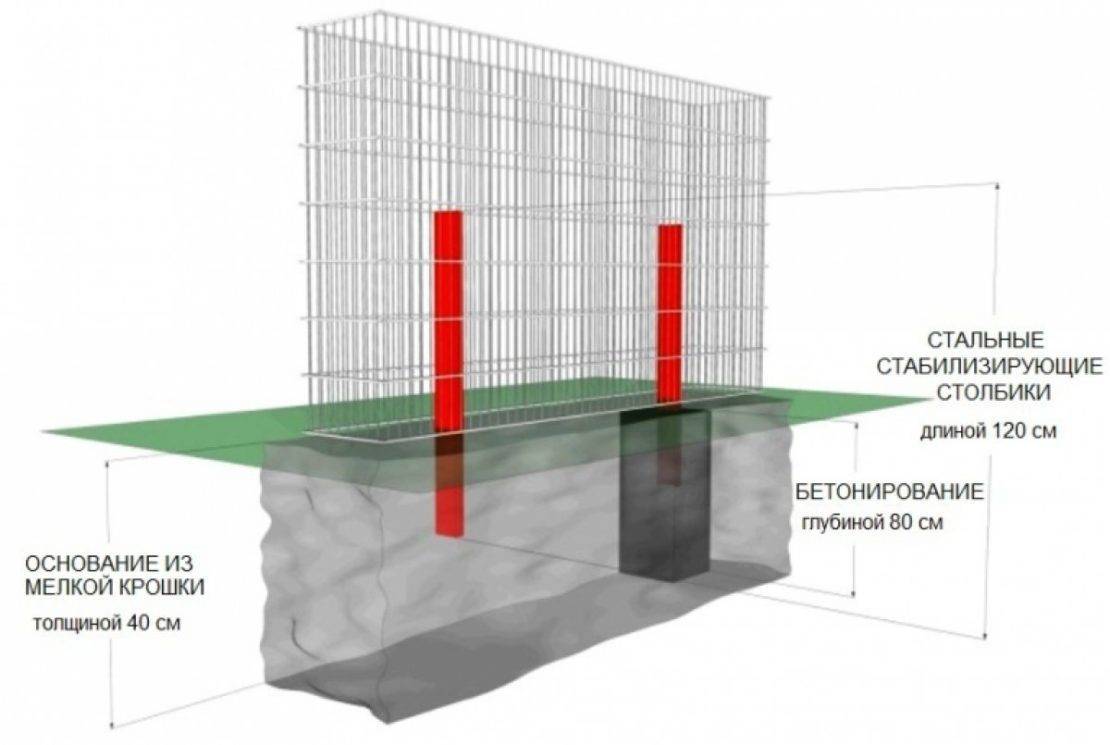

Изготовление фундамента для забора из габиона
Сделать забор из габионов своими руками поможет пошаговая инструкция:
- Заранее размечают место под строительство. Определяют ширину и длину забора.
- Зону расчищают от сорняков, деревьев, корней.
- Поверхность выравнивают.
- Ручным буром делают в грунте ямы под опорные столбы. Глубина ямы до 500 мм, шаг не более 2,5 м. Частота вбивания опор зависит от нагрузки и декоративных особенностей сооружения.
- В подготовленные ямы ставят столбы, заливают готовой бетонной смесью. Оставляют состав набирать прочность не менее 4 суток.
Монтаж сетки
Поэтапная техника натягивания сетки:
- от рулона готовой сварной сетки отрезают куски нужной длины;
- всего полотен будет не менее 6;
- одно полотно – дно, остальные – стенки, крышка;
- укладывают дно, затем поочередно боковые стенки;
- связывают элементы проволокой;
- готовый короб устанавливают между столбами и фиксируют металлическими штырями;
- проволочную емкость прикрепляют к опорным столбам хомутами, гайками или болтами;
- заполняют каркас камнями, выбирая наполнитель нужных фракций;
- укладывают крышку, закрепляют ее проволокой;
- углы готового забора дополнительно фиксируют уголками.

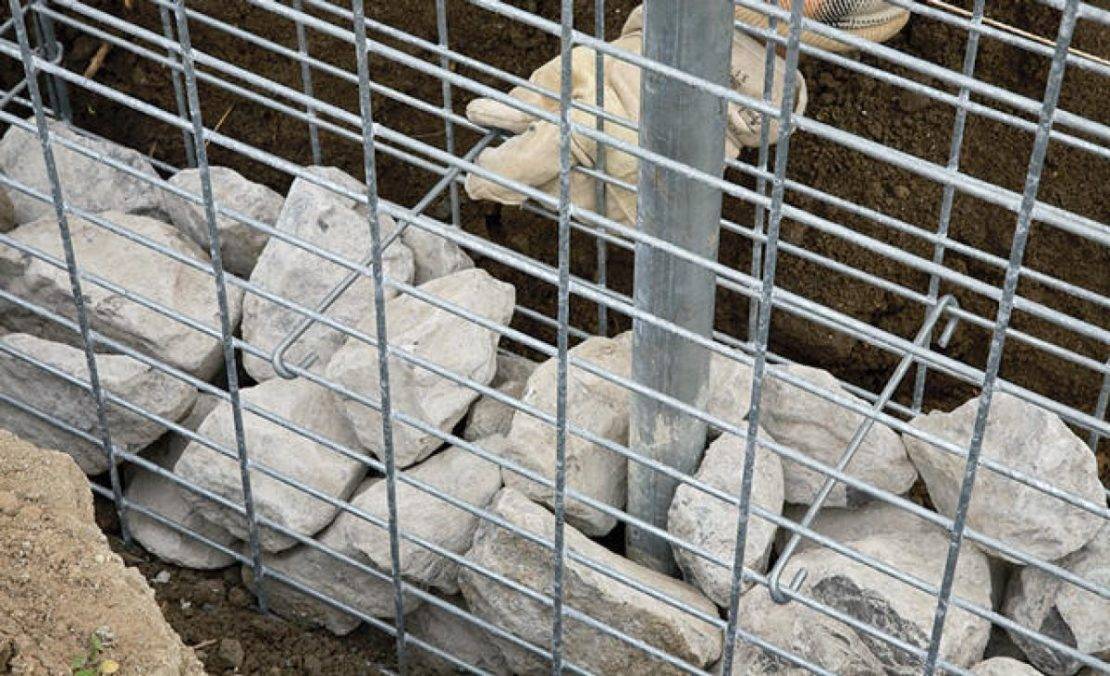

Наполнение габиона камнями
Пошаговая инструкция установки габионов своими руками не будет полной без правил укладки камней.
Техника такая:
При высоте короба более 500 мм секции заполняют камнями одновременно и постепенно. Сначала укладывают материал на четверть высоты, затем дают камням осесть, при необходимости выстилают геотекстиль, делают стяжку из расчалок и продолжают укладку.
Матрасные габионы засыпают в 1-2 этапа. Сначала все секции наполняют на четверть, затем заполняют 1-2 секции полностью, третью и последующие засыпают наполовину. После стяжки расчалками продолжают укладку материала.
Выкладку камней делают выше верхней линии короба на 5-7 см. После усадки лишние элементы убирают, но чаще всего камни сами опускаются до нужного уровня.
Если рядом с первым коробом планируют установку (в длину) еще одного габиона, последнюю секцию первой конструкции оставляют пустой. Это нужно для последующего связывания габионов.
При экономии камня, большие фрагменты укладывают по внешним сторонам конструкции. В середину (до 1/3 расчетного объема короба) засыпают мелкий камень, твердый строительный мусор. Предварительно середину застилают геотекстилем.
Камни выкладывают плотно, чтобы не оставалось пустого пространства.
Ребра жесткости или распорки, которые устанавливают внутри габиона, монтируют до начала заполнения сетки камнями или в процессе поэтапной засыпки. Опытные мастера ставят ребра жесткости до момента закладки
При установке коробов на суше допустимо использовать строительный мусор. В емкостях, предназначенных для укрепления оснований в воде (пирсы, станции лодочные и пр.), короба заполняют только камнями.
Какие камни можно применять для габиона?
Разобравшись с монтажом габионов, определяют качество и форму засыпного материала. Применяют различные куски – круглые голыши, дикий камень, пластины. Размеры определяют по параметрам ячейки, чтобы фрагменты не вываливались наружу. Варианты выкладки также зависят от предпочтений хозяина. Например, плоские камни размещают по типу кирпичной кладки со смещением швов. Если применяют разноцветные фрагменты, выглядит такая кладка особенно эффектно.
В соответствии с требованиями к материалу, для габионов выбирают камни с нужными характеристиками:
- удельный вес для построек на улице 17,5/18 кН/м3, для строений в воде 23-25 кН/м3;
- прочность от 400 кгс/см2;
- морозостойкость от F350;
- стойкость к воздействию внешних факторов с учетом потери общей массы за период эксплуатации не более 5-10%;
- коэффициент влагопоглощения до 0,06%.
Сетка и камень для габионов
Основой габиона является прочная оцинкованная или поливинилхлоридная проволока, ее толщина варьируется от 2 до 6 мм. Сварные или сетчатые блоки скрепляются между собой скобами или хомутами. Если сооружение массивное, используются специальные тросы, придающие ему устойчивость. Ячеечная структура может быть разной: многоугольной, квадратной, ромбовидной.
В качестве наполнения габиона используются различные камни – базальт, гранит, кварцит, булыжник и прочие. Для небольших архитектурных форм подойдет галька, щебень, песчаник. Особых требований к форме или внешнему виду нет, но размер камня должен быть на 25-50% больше размера ячейки.
Габион своими руками: выбор наполнителя
Выбирая материал для наполнителя, нужно учесть ряд факторов
В частности, необходимо взять во внимание вкусовые предпочтения хозяев дома, финансовые возможности семьи, место размещения объекта. Специалисты в этой сфере в своем большинстве отдают предпочтение камням
При этом подойдут как искусственные, так и натуральные породы.
Цвет, вес и форма значения не имеют. Главный критерий – размер. Камни должны быть крупными. Отличный вариант для наполнения – базальтовые и гранитные камни. Хорошо смотрятся также осколки диорита и кварцита. Наибольшей популярностью в этом ряду пользуется обыкновенный песчаник. Материал выгоден в финансовом плане, а также не уступает в качестве и по внешнему виду более дорогим аналогам.
Мелкие камни и галька также превосходно смотрятся в габионе.
Планируя строительство ограждения из габиона, следует обратить внимание на определенные нюансы и применить ряд хитростей:
- Стоимость камней крупных размеров довольно высокая, поэтому в широком заборе можно оформить наружные части большими камнями, а середину конструкции заполнить щебенкой или строительным мусором, обернутым в геотекстиль.
- Ограда из габионов не требует заливки фундамента. В случае использования в нижней части мелкой гальки каркас конструкции следует углубить в землю на 30 см.
- Изделие будет иметь высокую степень жесткости, если в качестве наполнителя использовать аккуратно уложенные крупные камни. На фото заборов из камней крупного размера видно, что строить их можно и без применения ограждающей сетки, возводя прямо на грунте, сняв лишь верхний слой пахоты.
- Если наполнителем в габионе служат легкие материалы, например, спилы древесины, то желательно в качестве нижнего опорного слоя использовать более плотный материал. Для этой цели подойдет щебень.
Декоративные виды забора
В настоящее время широкое распространение получили секции, которые успешно имитируют различные иные поверхности, внешне не похожие на бетон. Учитывая, что бетонные секции украшаются не только с внешней, но и с внутренней стороны, выглядит большинство имитаций правдоподобно. При этом верхняя часть забора зачастую оформляется криволинейной декоративной секцией.
Хорошо скрываются и продольные швы между секций. Для этого шов стараются размещать по неровным стыкам якобы каменной кладки, результатом чего становится декоративное ограждение, словно сложенное из природного камня. Декорированию подлежат и бетонные столбы, отливаемые в виде всевозможных фигур.
Формы и опечатывающие их панели выпускаются из АБС пластика, на которых и запечатлена имитация различного вида, к примеру:
- деревянная доска;
- кирпичная кладка;
- мрамор;
- виноградные лозы;
- скол;
- древняя мозаика;
- кремлёвская стена
- канат;
- скалистая гора;
- решётка замка.
Популярностью пользуется технология изготовления секций из бетона под мрамор. Без пор и трещин, прочные и в то же время глянцевые ограждения имеют весьма привлекательный вид. Особую ровную и матовую поверхность обеспечивает специальная краска, которая наносится по всей массе каждого изделия. При этом панели не выцветают на солнце, и текстура сохраняется на протяжении всего срока эксплуатации, не требуя дополнительного ухода.
Виды конструкций
Габионы раньше использовали в качестве быстровозводимых укреплений военного назначения. Сейчас конструкции выполняют декоративную роль, позволяя в сжатые сроки создать на участке красивый и практичный забор. У сооружений из сетки и камней сложная классификация, которую разбивают по нескольким группам.
Форма каркаса
Дизайн и строение габионов зависит от формы. Конструкции делят на 3 типа:
- Коробчатые. Коробки Джамбо выполняют в виде прямоугольников. Вертикальные сетчатые контейнеры по высоте бывают от 1 м, в ширину – от 2. Модули из прочной рабицы сваривают между собой.
- Цилиндрические. Сооружения в форме колонн используют для укрепления неровных участков. Подходят при создании цветников, компактных ограждений или при возведении комбинированных заборов.
- Плоские. Матрацы Рено выполняют в виде горизонтальных конструкций. Высота сооружений варьируется от 15 до 30 см. Применяют для укрепления проблемных зон рядом с водоемами или на склонах.
В габионах могут использовать как все виды каркаса, так и отдельные детали. Модули часто комбинируют с кованными или профильными воротами и калитками. Правильно подобранная композиция станет ярким элементом ландшафтного дизайна.
Варианты конструкции сеткиИсточник novamett.ru
Тип сетки
Надежность, красота и долговечность забора из габионов зависит от сетки. Если на камнях можно сэкономить, то для основы берут качественный, прочный материал. Для создания каркаса используют оцинкованные или нержавеющие типы стали. Металл устойчив к температурным и атмосферным колебаниям, выдерживает вес насыпки.
Диаметр ячеек должен быть в 1,5-2 раза меньше, чем размер наполнения. По форме отверстия делят на:
- соты;
- квадраты;
- круги;
- прямоугольники.
Ячейки между собой соединяют двойным переплетением проволоки или методом сварки. Сетка для габиона должна выдерживать не только свой вес, но и массу насыпки. Покрытие может весить до 280 г на квадрат. Часто рабицу защищают слоем поливинилхлорида, который увеличивает диаметр до 6 мм.
Виды сеткиИсточник dekoriko.ru
Наполнитель
Красота и долговечность габиона зависит от материала для насыпки. Камни должны быть прочными, твердыми, стойкими к холоду и жаре, иначе конструкция быстро разрушится от негативных погодных условий. Если сооружение будут использовать в воде, то отдают предпочтение наполнителю с устойчивостью к размытию и низким коэффициентом размягчаемости.
К самым дорогим камням относят базальт, гранит и диорит, которые очень прочные и красивые. Чуть уступают по крепости и декоративности мрамор, амфиболит и серпентинит. Забор из габионов эффектно смотрится с прозрачно-белым кварцем. Оригинально выглядят конструкции из гальки и щебня. Из-за рыхлой структуры песчаник, известняк и доломит применяют только для украшения.
Камни для забораИсточник dekoriko.ru
Для удешевления габионов часто внешние слои собирают из дорогого материала, деревянных спилов или стекла (бутылок, боя). В качестве внутреннее насыпки используют крошку кирпича, мелкие камни. Чтобы сырье не смешивалось, между ярусами прокладывают геотекстиль.
Подходит материал, размер которого в пределах 7-15 см, но не более 25 см. Параметры камней должны быть больше диаметра ячеек рабицы, иначе конструкция станет рассыпаться. Чем меньше включений на поверхности материала, тем дольше прослужит сооружение.
Дизайн насыпки

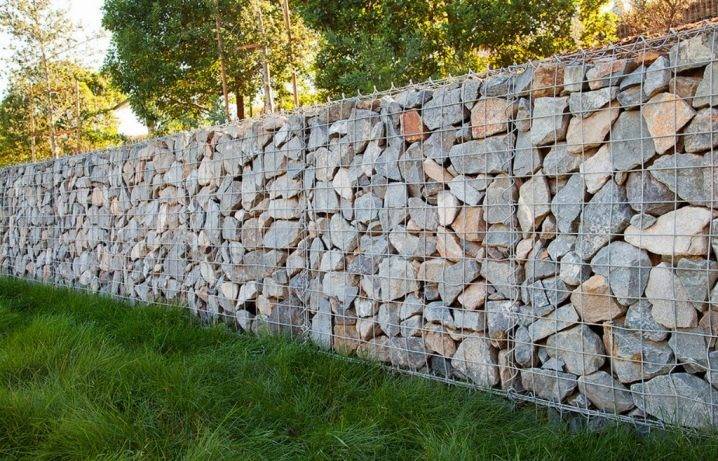

Сплошные конструкции по внешнему виду напоминают традиционный забор, но из камня. Каркас по всей высоте заполняют насыпкой. Лаконичный, практичный дизайн оградит обитателей участка от внимания соседей и прохожих с улицы. Непрозрачное сооружение не просматривается с обеих сторон, долговечно и устойчиво в сильным порывам ветра.
Многоярусный габионИсточник spbrmk.ru

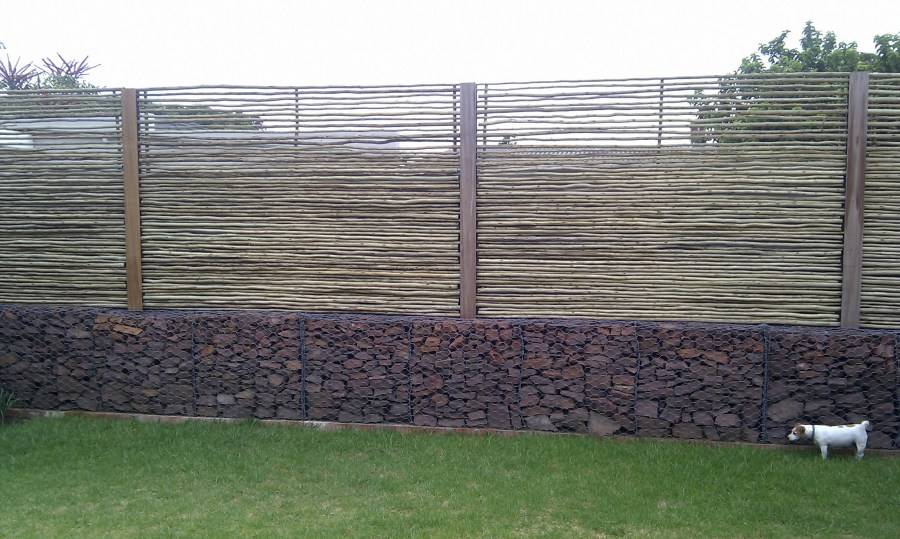

В комбинированном заборе из габионов сочетают разные модули с щебнем, древесиной и кирпичом. Удачно смотрятся варианты, собранные из цветных камней и гальки. Конструкции часто выступают в роли опорного столба или декоративного цоколя.
Вблизи водоемов и для защиты от паводков используют водонепроницаемые сооружения. Забор из габионов ограждает участок с регулярным весенним подтоплением. В отличие от комбинированных и сплошных видов, камни и щебень в модели укладывают очень плотно. Конструкции могут быть открытыми или с сетчатой съемной крышкой.
Классификация габионов
В зависимости от использованных материалов, внешнего вида и других факторов эти конструкции различают по нескольким типам.
По форме каркаса
Бывают:
- Цилиндрические. Подходят для обустройства фундамента, небольших изгородей для клумб, укрепления проблемных участков грунта. Могут применяться как декоративные столбы для забора.
- Плоские. Другое название — матрицы Рено. Горизонтальные широкие конструкции высотой 15-30 см. Применяют как основу под коробчатые, для укрепления усадеб на склонах либо вблизи водоемов.
- Коробчатые. По-другому их называют коробки Джамбо. Именно их чаще всего используют для возведения заборов. Это вертикальные прямоугольные контейнеры высотой от 1 м, шириной от 2 м. Изготавливают из кусков прочной сетки-рабицы, скрепленной между собой сваркой.
Фото: транспортировка сваренных каркасов. Данные клетки осталось установить и наполнить камнями.
Если же опыта в работе со сварочным аппаратом нет, то проще купить готовые короба и заполнить самому.
По виду сетки
Среди большого выбора полотен для каркаса рекомендуется приобретать сетку-рабицу из нержавеющей или оцинкованной стали. Так сырье надолго остается устойчивым к любым воздействиям внешней среды.
Размер ячейки нужно подбирать таким образом, чтобы они были хотя бы в два раза меньше наполняющего материала.
Форма ячеек бывает:
- прямоугольная;
- шестиугольная (соты);
- квадратная;
- круглая.
Можно покупать каркасы из сварной арматурной, витой сетки при условии антикоррозийного покрытия.
По наполнению
Дополнением металлическому каркасу может стать:
- гранит;
- кварц;
- диорит;
- базальт;
- битый кирпич;
- галька;
- песчаник;
- щебень;
- куски стекла, целые бутылки;
- спилы дерева.
Фотографии используемых камней для заполнения габионов
Не нужно забывать и про прочность наполнения, чтобы сырье было устойчиво к перепадам температур, морозу. Иначе камни начнут трескаться, расширяться, что приведет к частичному или полному повреждению ограды.
В случае наполнения габиона древесными спилами под него потребуется сделать основание хотя бы из слоя щебня.
По типу конструкции
Делятся на 3 вида:
- Сплошные. Высокий каркас из металлической сетки сверху донизу заполняется камнем либо другим материалом, формируя цельную прочную стену. Этот забор ‒ отличная защита от злоумышленников и любопытных соседей. Участок не будет просматриваться. Конструкция хорошо противостоит ветру, долговечна.
- Комбинированные. Часто используются для загородных оград. Сетку, наполненную камнями, успешно сочетают с секциями из дерева, кирпича, металла. При этом габион служит цоколем или опорным столбом.
- Водонепроницаемые. Используются на усадьбах, расположенных вблизи водоемов, что могут во время весеннего таяния снега подтапливаться. Делать такой забор лучше из щебня и сетки. Чем меньше камень, тем плотнее он будет ложиться.
Современный забор и его стоимость. Габионы цена
Устанавливаемая на современные заборы цена обычно зависит от стоимости базовых материалов, а также сложности работ, связанных с их производством и монтажом. По такому же принципу формируется и стоимость пергонов, которые только появляются на нашем строительном рынке. Конструкция габионов предусматривает использование металлической сетки и насыпного материала, от стоимости которых и зависит указываемая на габионы цена.
Если сетка пергонов обычно недорогая, то расценки на заполнитель могут сильно отличаться. Наиболее дорогим вариантом обычно является натуральный камень. Пергоны с наполнителем из мрамора могут иметь внушительную стоимость, приблизительно 200–700 евро за секцию размером 2–2,5 м. Менее дорогими являются пергоны с наполнителем из стекла, дерева, бетонных элементов или искусственного камня. Также на стоимость габионов влияют размеры секций, тип крепления, наличие или отсутствие фундамента, дополнительных декоративных элементов.
Сэкономить и возвести пергоны недорого можно, соорудив подобные конструкции самостоятельно. Особых навыков или технически сложных приемов при этом не потребуется. Достаточно лишь будет приобрести базовые материалы, а также ознакомиться с информацией о том, как сделать пергоны своими руками.

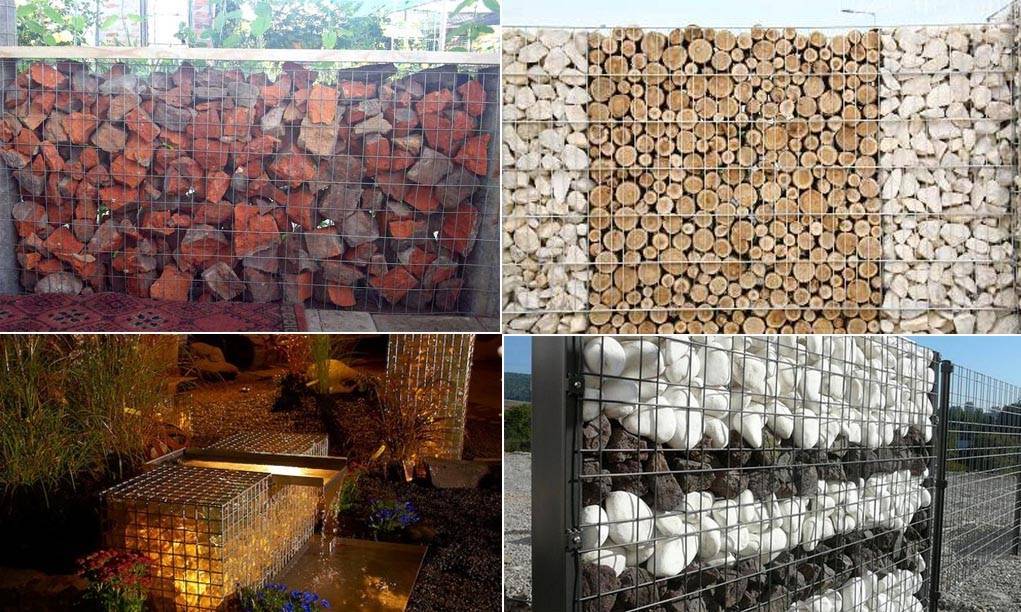

Многообразие наполнителей
Поместить внутрь собранных коробов можно буквально всё, что угодно. Начиная со строительного мусора, и заканчивая эрклезом – крупногабаритными фрагментами битого стекла
Важно только чтобы наполнитель опирался на землю и предыдущие слои, а не на сетку
При использовании дорого наполнителя, можно укладывать его в только непосредственно под стенками, заполняя внутреннее невидимое пространство более дешёвыми материалами, к примеру, строительным мусором или, завернутым в геотекстиль.
В ход можно пустить комбинацию из битой старой черепиц и нарезанных покрышек, гранит, щебень крупной фракции или дерево. Всё зависит от размаха замысла и финансовых лимитов.
