Как сделать трап для душа в полу под плитку

Размеры и формы

Современные производители предлагают широкую линейку размеров и форм.

Выпускается трап в 6 формах:

• прямоугольной;
• круглой;
• овальной;
• квадратной;
• треугольной;
• в виде длинного лотка.

Квадратные и прямоугольные модели пользуются большей популярностью, это связано с тем, что такие простые формы легко вписываются в облицовку напольного покрытия.

Высота трапа имеет большое значение. Как правило, она совпадает с уровнем подъема напольного покрытия. Высота варьируется от 55 до 180 мм. Чем выше трап – тем лучше пропускная способность воды. Устанавливается трап в самой низкой точке на полу.

Все, что нужно для монтажа

Установить трап или несколько трапов в душе можно и самому, но для этого нужны профессиональные строительные навыки. Все потому, что данная конструкция монтируется на этапе закладки чистового пола.

Видео рекомендации мастеров по установке трапа в душ

Поэтому логичнее будет предусмотреть такую конструкцию на этапе проектирования санузла либо в проекте его перепланировки – капитального ремонта.

В первую очередь необходимо обеспечить доступ к канализации. Без этого монтаж такой конструкции – бессмысленная трата времени и денег.

Паркет – популярное покрытие, которое отошло на второй план. Качественная имитация дерева и большой ассортимент кафеля делает напольную плитку рациональным вариантом.

Пол должен быть очищен до основания – чернового пола, но прежде чем приступать к работе, стоит позаботиться обо всех необходимых материалах. Помимо трапа с комплектом крепежей вам понадобится:

• цементно-песчаная смесь (сухая);
• гидроизоляционная мембрана;
• демпферная лента;
• комплект пластиковых труб;
• керамическая плитка, кафель или мозаичная сетка с антискользящим покрытием;
• плиточный клей;
• затирка швов;
• герметик.

Кроме того, если вы желаете поднять уровень пола либо просто его утеплить, используйте листовой пенополистирол. Его толщина должна быть не менее 5 см.
Что касается цементно-песчаной смеси, то ее берут в расчете 5 кг на 1 м2. Такое количество берется плиточного клея.

Совет: Гидроизоляционную мембрану с успехом заменит мастика в расчете 3 кг на 1 м2.

Монтаж трапа под плитку для душевой кабины

В случае монтажа трапа для частного дома, слив для душа устраивается в монолитном полу, и обеспечивается вертикальный отвод канализационной трубы. Для квартиры многоэтажного дома толщины стяжки пола недостаточно для устройства такой конструкции. В связи с этим приходится дополнительно поднимать уровень пола на 12-15 см в ванной и одновременно устраивать его уклон.

Монтаж трапа состоит из нескольких этапов:

определение местоположения трапа

Здесь важно учесть размер плитки, чтобы иметь возможность уложить кратное ее количество от стены до трапа. Тогда не придется ее резать, что сделает более эстетичным внешний вид душевой;
соединение трапа с канализационным сливом посредством сантехнических труб серого цвета диаметром 40-50 мм;
устройство теплоизоляционного слоя толщиной около 5 см

В качестве изоляционного материала отлично подойдет экструдированный или гранулированный пенополистирол. Под все сантехнические элементы вырезаются необходимые контуры;

Шаг 1: обрезка трапа до нужных размеров

• выполнение черновой бетонной стяжки толщиной около 4 см, которая заполняет все свободное пространство до фланца сливного трапа. С помощью правила производится выравнивание слоя раствора;размещение гидроизоляционной мембраны, которая необходима для обеспечения дальнейшей герметизации пола;установка внутренней части в корпус трапа;
• выставление направляющих пластиковых реек различной толщины, которые входят в систему душевого трапа. Толщина реек постепенно уменьшается в сторону сливного отверстия. Это обеспечивает уклон поверхности. Уклон составляет 10 мм на метр будущей заливки;
• монтаж чистовой бетонной стяжки с необходимым уклоном в сторону слива. Ее уровень должен быть ниже высоты сифона на толщину плитки и слоя клеевого материала;
• укладка влагостойкой керамической плитки начиная от трапа по направлению к стене;
• затирка межплиточных швов влагостойкой затиркой;
• заделывание герметиком на основе силикона мест примыкания плитки к корпусу трапа;

Шаг 2: сборка и установка системы, тестирование ее на герметичность

установка и крепление решетки на корпус трапа. Защитная решетка должна располагаться на одном уровне с поверхностью плитки или быть ниже ее на пару миллиметров.

После каждого нового слоя следует обработать места соединения пола со стенами гидроизоляционной мастикой или заклеить демпферной лентой для изоляции. Такая процедура позволит исключить возможность проникновения воды в нижние слои, что может способствовать образования очагов плесени и грибка.

Шаг 3: установка трапа в стяжку, гидроизоляция пола перед укладкой плитки

Необходимые материалы и инструменты для работы

На любом этапе монтажа при себе следует иметь материал для разметки – маркер, рулетку, уровень, строительный нож. Для устройства бетонной стяжки потребуется емкость для приготовления рабочего раствора, ручной инструмент для нанесения мастики и выравнивания слоя (уровень, терка, мастерок).

Для укладки керамической напольной плитки понадобится ведро и дрель с необходимой насадкой для приготовления клеящего раствора, шпатели разного размера, плиткорез, уровень.

Количество расходного материала зависит от общей площади пола. Для монтажа пола под трап понадобится:

• сухая песчано-цементная смесь для устройства бетонной стяжки с расчетом 5 кг на 1 м²;
• экструдированный или гранулированный листовой пенополистирол толщиной 5 см для тепловой изоляции;
• гидроизоляционная мембрана, десятисантиметровая лента, мастика из расчета 3 кг на 1 м²;
• комплект металлопластиковых труб, сливной трап с муфтами и крепежом;
• керамическая плитка;
• клей для плитки из расчета 5 кг на 1 м²;
• герметик, затирка.

Шаг 4: укладка плитки, установка декоративной решетки трапа

Виды сливных трапов

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

• Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.

• Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.

• Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

• Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение.

• Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.

• Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию.

• Мятниковые. Слив в канализацию перекрывает устройство, которое под действием силы тяжести стремиться занять положение над стоком.

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Что такое трап для душа

Трапом называют устройство для слива, расположенное под полом. Для изготовления таких конструкций используют прочный пластик или нержавеющий металл, также популярны металлопластиковые модели.

Трап для душа в полу под плитку: современное решение для ванной комнаты

Основной функцией трапа является сбор и отведение грязной воды, но помимо этого он еще останавливает мусор, который вместе с водой попадает в сливную трубу, а также не дает проникать в помещение канализационным запахам. Если слив засорится, его без усилий можно прочистить, благодаря съемной решетке. Правильно смонтированный трап эффективно справляется со своей прямой задачей, и вода не растекается за границы душевого уголка.

Душевой уголок и трап в углу

Стандартный трап состоит из следующих элементов:

• воронкообразный корпус, оснащенный фланцем и отводящим патрубком;
• фильтрационная решетка;
• лицевая съемная решетка;
• сифон;
• соединительная муфта.

Схема устройства линейного душевого трапа

Выпуск изготавливается вертикальным и горизонтальным: первый вид обладает лучшей пропускной способностью, второй удобнее в эксплуатации. При этом модели отличаются по виду патрубков, которые делятся на одиночные и проходные. Как правило, в обычной душевой кабине используются одиночные патрубки, проходные же применяются в случаях, когда к сливной трубе подводится сразу несколько устройств. Сифон оснащен затвором, сухим либо водным:

• гидрозатвор – простая и дешевая система, в которой барьером для запахов служит вода. В случае испарения влаги канализационные запахи легко проникают в помещение, поэтому гидрозатвор не рекомендуется выбирать, если в ванной смонтированы теплые полы или душ используется нерегулярно;
• сухой затвор – система имеет специальный клапан, который открывает отверстие под давлением поступающей воды и перекрывает, когда вода уходит в канализацию. Этот вариант более надежный, но со временем клапан загрязняется и хуже выполняет свои функции.

Душевой трап с сухим затвором

Разновидности канализационных трапов

В чем преимущества трапа? Такие конструкции способствуют визуальному расширению пространства, что особенно важно для маленьких помещений. Сейчас в продаже есть компактные модели складного душа, которые в закрытом состоянии практически не занимают места

И монтируются они именно с трапами, а не с поддонами. Кроме того, отсутствие поддона значительно упрощает уборку душевой, ведь на ровной поверхности не скапливаются отложения и грязь. Стоит также отметить, что сливной трап будет просто незаменим в случае затопления, если вдруг сломается кран или вы забудете выключить воду.

Душевой трап, схема установки

Что касается недостатков, то к ним можно отнести лишь более трудоемкий монтаж, по сравнению с обычным подключением к сливу.

Душевой трап-лоток

Разновидности конструкций

Сливные трапы представлены в широком ассортименте: модели отличаются размерами, формой, диаметром отверстия, комплектацией.  По конструкции все они делятся на три типа: точечный, пристенный и линейный.

Точечный

Точечный трап является самым компактным по сравнению с другими видами – его размер обычно не превышает 15х15 см. Пропускная способность в среднем составляет 20-25 л в минуту. Наиболее востребованными считаются квадратные и прямоугольные модели, по форме плитки, способные гармонично вписаться в облицовку пола, но в продаже есть и круглые трапы. Отличительной особенностью точечных трапов является возможность их монтажа в любом месте ванной, главное – обеспечить равномерный уклон пола со всех сторон по направлению к сливу.

Комплектность: корпус трапа, верхняя декоративная решетка, механический гидрозатвор, металлическая сетка

Сливной трап точечный

Пристенный

Трап данного типа является наименее заметным, поскольку монтируется он с выпуском в стену. Решетка находится на стыке стены и пола и не нарушает рисунок плитки. Здесь уклон должен быть в одну сторону по направлению к решетке, угол наклона – около 2 градусов. Пристенные модели дороже традиционных трапов, так как отличаются высокой пропускной способностью – до 40 л в минуту. Из-за особенностей конструкции, установить такой трап можно лишь при первоначальном обустройстве помещения либо при капитальном ремонте, хотя непосредственно сам монтаж имеет простую технологию.

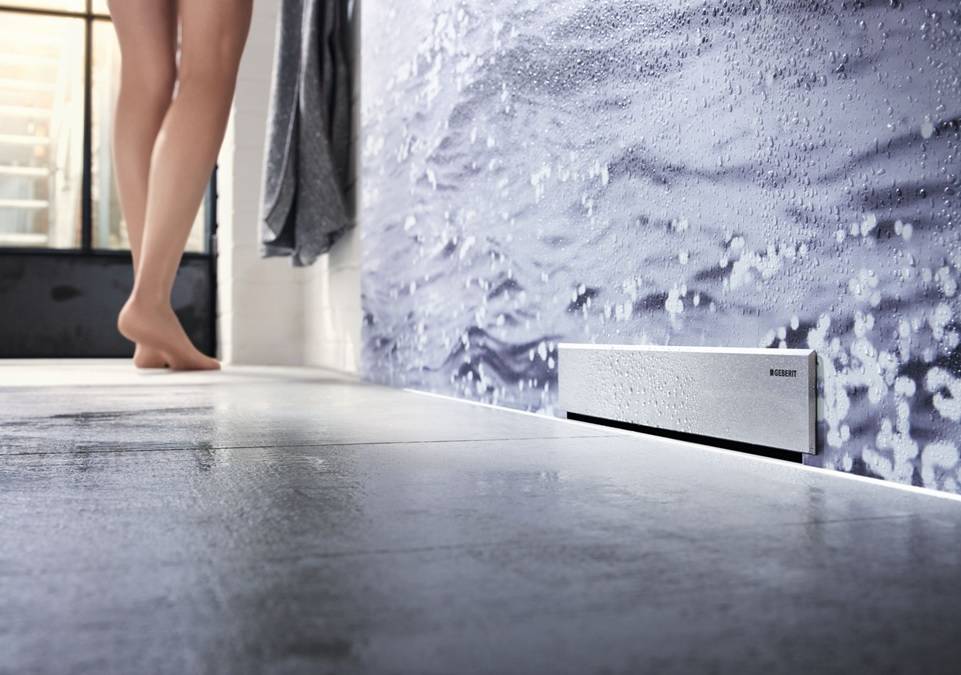

Geberit Duofix пристенный душевой трап

Линейный

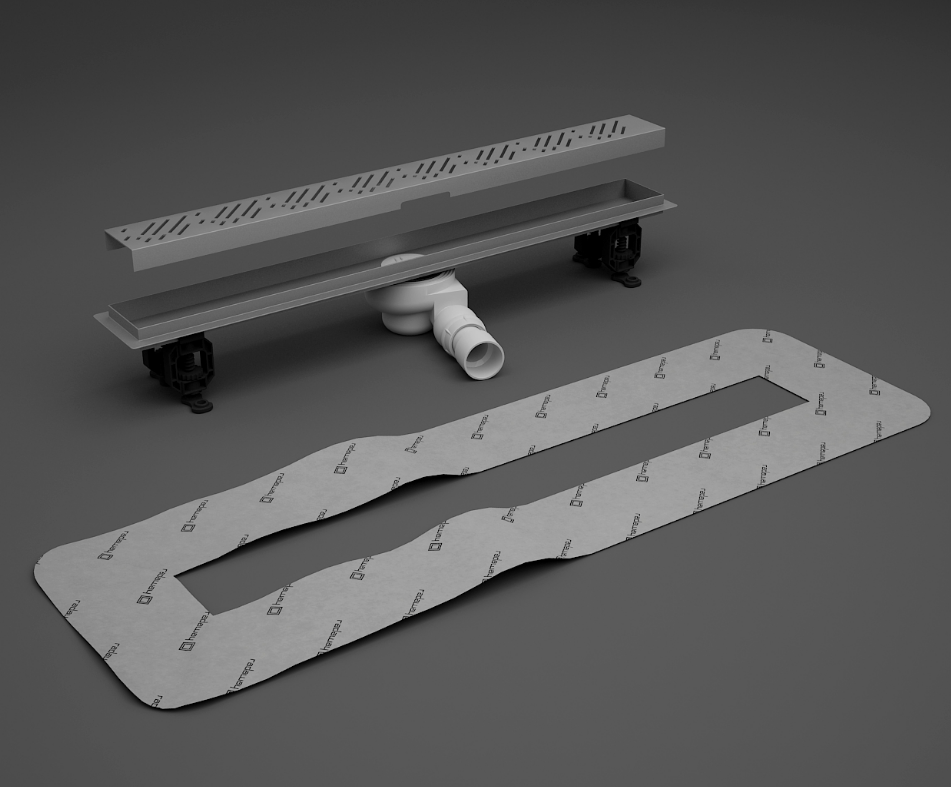

Линейный трап, обладающий вытянутой прямоугольной формой, также называют дренажным каналом или душевым лотком. От традиционных моделей они отличаются не только внешним видом, но и своим устройством, хотя функции выполняют те же самые. Водозаборная часть выполнена в виде узкого канала, длина которого варьируется в пределах 30-120 см. Сверху конструкция закрывается декоративной решеткой, а подключение к канализации осуществляется по горизонтальной линии с небольшим уклоном, что является идеальным вариантом при недостатке пространства в полу, то есть, в квартирах.

Трап линейный 105 см для плитки толщиной 5-7 мм

Монтируют их вдоль стен по ширине либо по длине душевой кабины, в отдельных случаях допускается монтаж у входной зоны. Уклон пола обеспечивают в одну сторону — к трапу. Основным преимуществом таких моделей считается их высокая пропускная способность (до 60 л в минуту) и большая площадь сбора воды. По этой причине линейные трапы являются лучшим решением для кабин с тропическим и ливневым душем, где объем подачи воды довольно значительный.

У линейных трапов большая пропускная способность

Что касается внешнего вида: узкая декоративная решетка гармонично вписывается в облицовку пола и почти не привлекает внимания. Многие производители предлагают модели со специальными накладками, которые можно облицовывать той же плиткой или мозаикой, что и пол, а для слива остаются узкие и практически незаметные щели по обе стороны накладки. Материал, из которого изготавливаются решетки, легко очищается от мыльного налета и других загрязнений, не тускнеет, не стирается, сохраняет привлекательный вид на протяжении всего срока эксплуатации.

Линейный трап-невидимка

Особенности установки

Итак, описывая этапы монтажа трапа для душевой кабинки, необходимо еще раз напомнить о том, что его установку необходимо проводить на этапе прокладки канализационных труб. Одновременно с этим подготавливается пол. Для того чтобы получить полное представление о предстоящих работах, необходимо подробно изучить следующее фото.

Из него становится видно, что канализационная труба должна проходить через слой утеплителя, он захватывает и два слоя стяжки, и слой гидроизоляции. И только верхняя декоративная планка находится над поверхностью керамической облицовки. Теперь более подробно опишем, как лучше собрать подобный пирог.

Что такое трап для душа в полу под плитку: для чего используется

Конструкция слива для душевой может делаться из разных типов материалов. Для этого подойдет пластик или металл. Данное устройство обеспечивает накопление и вывод воды с пола душевой. Изделие характеризуется простотой устройства, удобством и небольшой стоимостью.

Конструкция водоотводящего механизма

Структура данного изделия предполагает наличие таких элементов:

• воронки для приема воды с фланцем, куда перемещается жидкость. Выходной патрубок располагается внизу изделия;
• фланец применяется для фиксации мембраны с гидроизоляцией;
• решетка съемного типа требуется для удержания большущих частиц;
• сифон, помогающий создать гидрозатвор в сливном механизме. Подобное устройство защищает комнату от попадания зловонных ароматов.

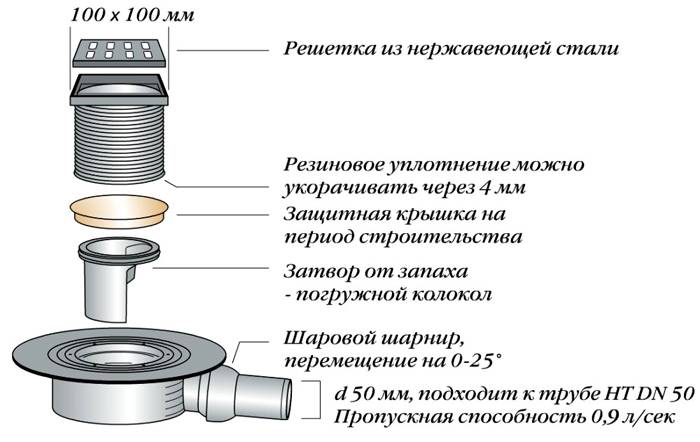

Составляющие водоотвода и изделие в разрезе

Кроме удаления воды и ее сбора трап для душа в полу под плитку удерживает мусор, чтобы не возникло засоров, а также предотвращает прохождение любых запахов.

Классификация устройства слива и их различия

Различается напольный слив по внешнему виду, по особенностям внутри модели, по ее высоте. Единственный элемент устройства, который остается видимым – это декоративная решетка. Она бывает в форме квадрата, круга, овала, в треугольной форме, и удлиненного лотка.

Выбирается решетка так же по материалу: из стекла, хрома, латуни. Чаще монтируется модель трапа с решеткой из нержавейки. Ее главное преимущество в большом сроке службы. На втором месте по востребованности остаются решетки из пластмассы. Она меньше прослужит, но и цена ее доступная.

Комната, оснащенная открытым душем без поддона, визуально смотрится больше и просторнее. Рекомендуется кабину монтировать в угол помещения.

Декоративная решетка выбирается из личных предпочтений. Комфортное купание в душе без поддона во многом зависит от типа водоприемной конструкции. Она различается по форме, по объему пропускной способности, по месту монтажа:

• Небольшая водоприемная воронка – это вариант точечного трапа. Закрывается сверху решеткой и может монтироваться как в центре пола душа, так и в его углах. Монтируются так же группой.
• Форма лотка с решеткой сверху – линейный трап. Размер регулируется длиной модели. Устанавливается она по центру душа, вдоль любой стенки, на выходе. Существует ошибочное мнение, что линейные конструкции имеют малую проходимость. Низ модели в сечении по площади не уступают диаметру патрубка слива.
• Плохо просматривается беглым взглядом, устанавливается на линии соприкосновения стены и пола – это пристенная модель.

Второй вариант принимает больший объем отработанной жидкости. Рассчитывается способность конструкции пропускать воду исходя из ее расхода. Трапом линейного вида оснащаются душевые для одновременного купания нескольких человек, если установлена лейка «тропический дождь».

Изучая устройство трапа, называются комплектующие:

• корпус из пластмассы, стали, чугуна;
• лицо модели – декоративная решетка, съемная конструкция, верхняя часть трапа;
• улавливается специальной деталью волос и мусор – сито, расположено вверху корпуса;
• воронка с гидроизоляцией и прижимным фланцем для фиксации принимает отработанные воды;
• сифон;
• патрубок, который выводит жидкость в канализационную систему, расположен в нижней части конструкции.

Слив для душа в полу монтируемый на предприятиях, в бассейнах с массовым посещением, в «городских» банях изготавливается из чугуна. Монтаж душевого трапа из этого материала затруднен большим весом . Чугун придает модели прочности и увеличивает ее пропускную способность.

Модель из нержавейки устанавливается в больницах, детских садиках, в заведениях общественного питания. Другими словами, там, где повышены требования к нормам гигиены.

Модель из стали поддается быстрой чистке и следить за чистотой такой конструкции несложно.

В условиях аккуратного использования (дома) проводится установка трапа из пластмассы.

В домашних условиях монтируется из нержавейки из-за способности материала противостоять коррозии, большого срока эксплуатации конструкции из этого материала, надежности.

Трап для душа под плитку выбирается по высоте. Встречаются с высотой от 5,5 см до 18,0 см. Этот показатель повлияет на высоту приподнимания уровня пола. Не рекомендуется останавливаться на низких конструкциях, поскольку размеры высоты влияют на их способность быстро пропускать стоки. Производителями разработан слив в душе с горловиной, регулированной по высоте. Это позволяет его подогнать под уже существующую стяжку.

Функция трапа:

• обеспечивается слив стоков;
• фильтрация стоковой жидкости от мусора;
• предотвращение поступления запахов канализации в комнату;
• обеспечивается доступ к системе слива для проверки стяжки.

Душевые трапы под плитку выдерживают воздействие воды с температурой от +80 оС до -80 оС. Нагрузка по максимальному показателю декоративной решетки составляет 300 кг.

Расположение

Одним из достоинств сливных трапов для душа является то, что выбрав подходящий тип этого сантехнического устройства, его можно установить практически в любом удобном для вас месте ванной комнаты:

• точечный трап размещается в любой точке ванной комнаты, при этом следует обеспечить наклон пола со всех четырех сторон;
• трап с линейным входным отверстием будет практически незаметен, если разместить его в углу; в этом случае потребуется наклон поверхности пола с двух сторон таким образом, чтобы сток воды происходил в направлении трапа;
• трап пристенного типа имеет щелеобразный вид; такие трапы располагаются около одной из стен и отличаются большой пропускной способностью; наклон пола при этом производится в одной плоскости, по направлению к стене. Следует также отметить, что монтаж сливного трапа такого вида возможен только на стадии первоначального обустройства ванной комнаты или в случае капитального ремонта.

Как сделать душевой поддон своими руками: инструкция

Чаще всего поддон делают из плитки. Данный вариант один из самых бюджетных. Для его изготовления достаточно иметь набор следующих инструментов:

• инструмент для раскроя плитки — подойдёт как ручной, так и электрический;
• мастерок;
• валик либо кисть;
• шпатель;
• линейка и карандаш;
• электродрель.

Что касается материалов, то здесь понадобятся:

• цемент;
• песок;
• кирпичи;
• гидроизоляция — отлично подойдёт битум либо специальные смеси;
• плитка;
• плиточный клей для неё;
• саморезы.

На первом этапе нужно подготовить основание. Если стяжка отсутствует, то её нужно выполнить. Предварительно гидроизолируйте пол. С этой задачей лучше всего справится мастика или плёнка из полимерных материалов. Обязательно сделайте небольшой заход на стены.

Когда стяжка готова и высохла, покройте её грунтовкой и также гидроизолируйте. Это позволит исключить затопление помещений, расположенных ниже, если таковые имеются. Также гидроизоляция защищает от грибков, появления неприятного запаха и исключает повышенную влажность.

Далее нанесите на стяжку самовыравнивающийся слой из специальной смеси. Загрунтуйте его и гидроизолируйте. Особенно это касается всех углов, стыков и швов вокруг сливного отверстия.

После этого выбирайте высоту основания. Она может быть практически любой и зависит лишь от ваших пожеланий и предпочтений. Не забывайте про необходимость соблюдать уклон: он должен быть более 3 градусов. По этой причине поддон не должен быть слишком низким, невысокая конструкция не позволит соблюсти данный угол.

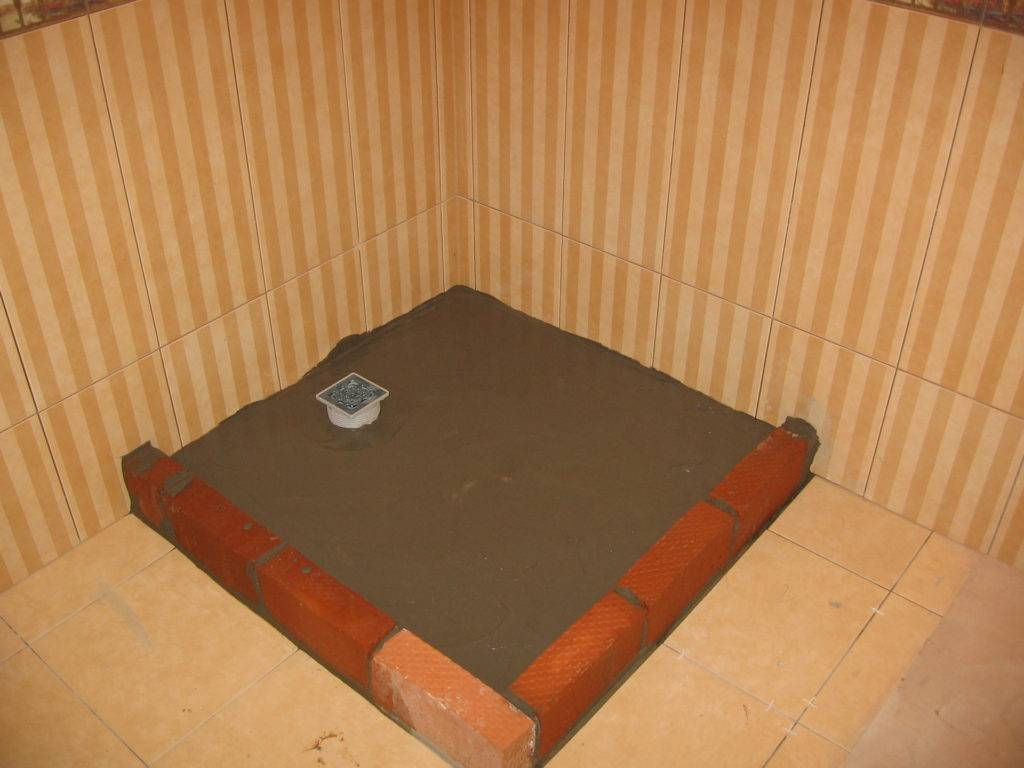

В большинстве случаев высота бортиков поддона равняется одному кирпичу. Это позволяет защитить помещение от воды и легко зайти в кабину. Бортики можно залить из цемента либо выполнить из кирпича.

После того как бортики готовы, устанавливается водосток

Он занимает важное и особое место во всей работе. Если что-то пойдёт не так, то после завершения всех работ исправить неполадки довольно трудно

Поэтому постарайтесь сразу обеспечить высокое качество.

Для этого следуйте инструкции:

• слив соединять с канализацией нужно с уклоном от трёх и более градусов — именно такой угол обеспечивает оптимальную скорость сливного потока и исключает застаивание в трубопроводе;
• все стыки должны быть герметичными;
• отдавайте предпочтение трубам из высококачественного пластика — этот материал не подвергается коррозии и прослужит очень много лет;
• сливной трап фиксируйте максимально жёстко;
• основание заливается после того, как вы убедились, что конструкция останется полностью неподвижной и не сместится в дальнейшем.

Когда всё высохнет, можно заниматься отделкой поверхностей. Оптимальный вариант облицовочного материала – стандартная керамическая плитка. Она позволяет создавать разнообразные узоры, подбирать любые цвета, подойдёт для бортиков из любых материалов.

Технология укладки ничем не отличается от укладки любых видов стен, полов. Однако здесь есть несколько небольших нюансов. Клей нужно выбирать влагостойкий. Во время облицовочных работ соблюдайте следующие рекомендации:

• клей нужно наносить зубчатым шпателем — инструмент помогает создать «правильную» поверхность;
• клей наносите на сам поддон, а не на плитку;
• придавливайте плитку, так клей лучше схватывается;
• выравнивайте поверхность при помощи постукивания резиновым молоточком;
• все швы должны быть одинаковой толщины;
• приклеивать плитку нужно от угла;
• затирку швов проводите до момента полного высыхания клея.

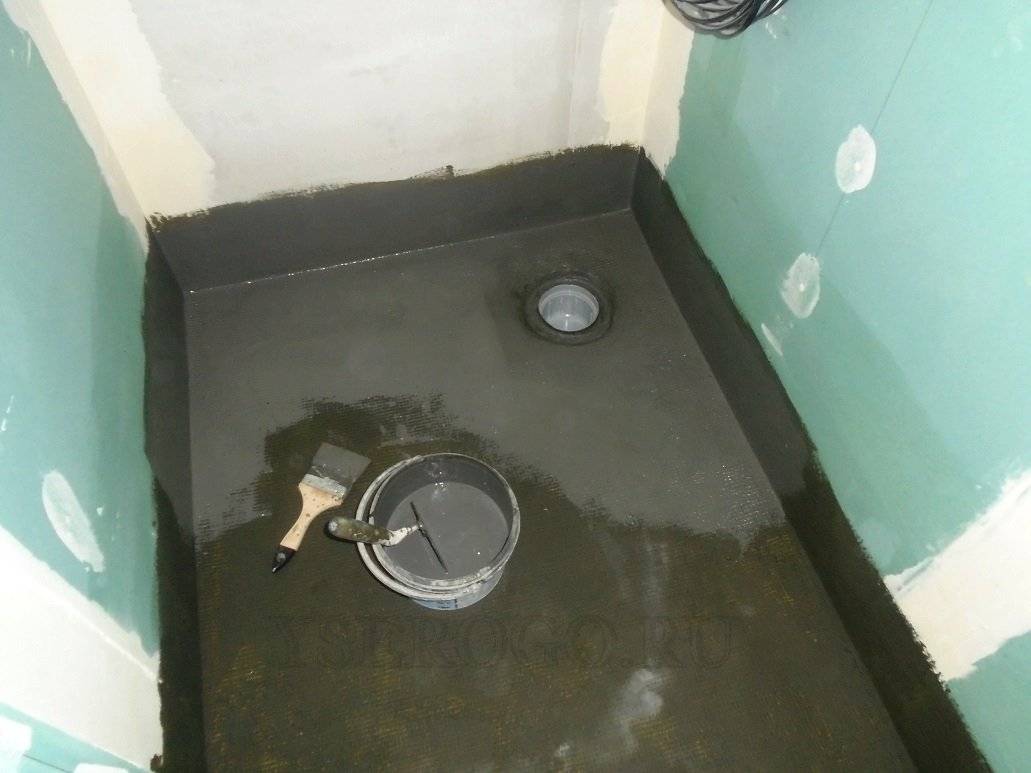

Гидроизоляция

Как я уже писал в статье по гидроизоляции душа, очень желательно выдержать залитый поддон хотя-бы пару недель. При
полусухом методе финишной стяжки срок можно сократить. Это утверждение не аксиома, а всего лишь логика: зачастую трещины на стяжке появляются не в первые дни после
заливки.

С другой стороны, если гидроизоляция достаточно эластичная после высыхания, то волосяные трещины в основании ей не повредят.

В любом случае нужно выбирать обмазочную гидроизоляцию, которая имеет способность растягиваться. Существует масса дешевых составов, которые не обладают эластичностью
от слова совсем. Такой слой даст трещину вместе с основанием — подобные составы лучше не использовать.

Обязательна для использования армирующая лента для углов, а также очень рекомендую на дно настелить фасадную стеклосетку (между слоями). Стык фланца трапа со стяжкой
также необходимо проклеить лентой – если ее нет в комплекте с трапом, то использовать ту же, что для углов.

При наличии на стяжке раковин и углублений, поддон можно прошпаклевать плиточным клеем. Это уменьшит расход гидроизоляции и исключит необработанные участки.

Что касается вопроса о высоте гидроизоляционного слоя: главное обеспечить “чашу” с краями 10-15 сантиметров, а выше — по желанию и финансам.
