Вентиляция в ванной комнате и туалете: принципы обустройства

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

• традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
• в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
• центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
• небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Как работает вентиляция?

Казалось бы, застойных явлений в совмещенном санузле или ванной существовать не должно, так как любое жилое помещение оборудуется вентиляцией естественного типа. Мало того, правильно спланированная вентиляционная система – одно из условий комфортного принятия водных процедур.

Если речь идет о многоквартирных домах, то схема включает сквозные вентиляционные шахты, которые заканчиваются на чердаке или техэтаже и имеют выходы во всех без исключения ванных комнатах и кухнях. Причем современные нормы и правила рекомендуют отдельные вентиляционные каналы в каждую квартиру индивидуально.

Ранее для оборудования каналов использовали кирпичную кладку, сейчас это бетонные колодцы или пвх-трубы.

На схеме устройства вентиляции квартиры указаны магистрали и точки выхода вентиляционных отверстий. Циркуляция устроена таким образом, что воздух поступает в одни помещения, а выводится из других

Естественная вентиляция подразумевает самопроизвольную циркуляцию воздуха, который выходит через отверстия в стенах или потолке в шахту, расположенную в стенных перекрытиях.

Схема строения вентиляционной системы частного одноэтажного дома может незначительно отличаться: чаще всего шахта начинается отверстием в потолке и заканчивается выходом на крышу.

При проектировании и устройстве вентиляции руководствуются следующими правилами:

• для каждого помещения предусмотрен отдельный воздуховод, расположенный вертикально;
• при строительстве каналов следует выбирать материал, гарантирующий беспрепятственное прохождение воздуха, то есть с гладкими внутренними стенками;
• допускается объединение нескольких воздуховодов в один в районе чердачного помещения;
• если туалет и ванная расположены в одной квартире, можно соединить устройства естественной вентиляции.

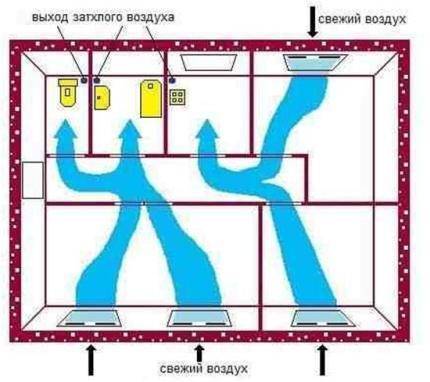

Стандартная схема движения воздушных масс в городской квартире: свежий воздух поступает через окна комнат, «использованный» выходит через вентиляционные отверстия на кухне, в ванной и туалете

Если естественная тяга себя не оправдывает, а циркуляции не достаточно для сохранения свежести воздуха, монтируют принудительную вентиляцию – устройство, заставляющее воздушные массы перемещаться из помещений в шахту.

Иногда устройство принудительной системы регламентировано санитарными нормами и правилами (СНиП). Например, если в доме установлена сауна с электропечью или парогенератором. В этом случае рекомендуем обратиться за специальными расчетами необходимых мощностей вентиляторов и диаметра труб в сертифицированную организацию. Информацию всегда можно найти на сайтах своего города.

Самостоятельное изготовление

Если нужно установить вентилятор в ванной комнате своими руками, то проще всего приобрести для этого подходящее устройство, поместить его в вентиляционную шахту, подключить к электричеству и закрепить к стене. Если есть возможность, лучше покупать вентилятор, который оснащен датчиком влажности, что обеспечивает его включение в нужный момент. В квартире обычно предусматриваются специальные воздуховоды, в которые монтируется сетка для естественной вентиляции или вентилятор для принудительной. Если такой конструкции нет, то ее нужно делать самостоятельно, проделывая его в стенном проеме или в потолке. Это актуально для частного дома, который строился как дачное помещение и не предполагал круглогодичного пребывания.

Если в ванной комнате есть окно, это уже возможность для вентилирования пространства, но гораздо эффективнее к нему добавить электроприбор для быстрой откачки воздуха и насыщения помещения свежестью. В тех случаях, когда вентиляции нет и не предусмотрено даже окно, вывод шахты будет через стену дома по верху, в направлении крыши. Смонтировав все конструкции нужно проверить, насколько хорошо по ним идет воздух, и только после этого монтировать сам вентилятор

В процессе работы что-то может забить канал или частично его засорить, потому важно проверить проходимость как самодельных воздуховодных путей, так и тех, что были предусмотрены во время строительства

Подбор вентилятора делается по имеющемуся отверстию в стене. Если они не совпадают, то придется либо расширять его, либо уплотнять. Установка производится путем снятия решетки и крепления всех необходимых проводов. Крепить оборудование можно саморезами или жидкими гвоздями. Когда все готово, необходимо установить решетку на место и замазать стык между вентилятором и стеной при помощи герметика.

Вентиляция в ванной в частном доме

Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

При планировании частного дома можно все вентканалы собрать в одном месте и вывести их на кровлю

Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх . По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

Вытяжная вентиляция в ванной и туалете частного дома может быть организована таким способом

Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

Варианты механической вентиляции ванны в частном доме

В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

https://youtube.com/watch?v=mz3NcHFO3to

• Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
• Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

Насколько работоспособна вентиляция в ванной комнате и туалете проверяется при помощи пламени или листка бумаги

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

• На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
• Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
• Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
• В плитке делаем надрез, куда пропустим провод электропитания.
• Вставляем дюбеля.
• Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
• Устанавливаем на место, закручиваем болты.
• Подключаем провода.
• Проверяем работоспособность и устанавливаем решетку.

Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.

Установка вентиляции своими руками: что нужно знать

Установка вентиляции самостоятельно

Монтаж вентиляции в ванной – дело несложное, но только если уже есть выход в воздуховод, проверена система и все работает. Но когда дело касается индивидуального строительства, установка вентиляции в ванной или другом помещении должна происходить на стадии возведения стен!

Вентиляция ванной в частном доме устраивается точно по тому же принципу, как и в многоквартирном: естественная или принудительная, она закладывается в проект помещения и монтируется по мере возведения конструкции.

В случае, когда нет необходимости или возможности устанавливать вытяжку в каждую комнату, индивидуальная потолочная вентиляция в ванной может быть заменена на более доступные способы. Например, вентиляция из кухни в ванную или между ванной и туалетом – такие конструкции позволяют сократить финансовые затраты на установку воздуховодов и приобретение вентиляторов. Одного приточно-вытяжного прибора, смонтированного на кухне, будет достаточно для обеспечения воздухообмена в двух-трех помещениях.

Правила монтажа вентиляции в доме

Требования к обустройству вентиляции

Установка вентиляционного оборудования не всегда требует сооружения дополнительных конструкций. Вполне достаточно установить прибор в нише вытяжной шахты, чтобы обеспечить приток и отток воздушных масс. Но это только в том случае, если шахта канала находится прямо за стеной ванной комнаты или совмещенного санузла. В некоторых случаях (если дом ветхий) потребуется замена вентиляционных коробов ванной, для этого возможно придется вызывать мастера.

Нужно понимать, что совмещение естественной и принудительной вентиляции – вполне разумный подход к решению проблемы. В частности, если вентканал расположен через помещение (одно или несколько), а диаметр вентиляционной трубы в ванной позволяет перемещать объемные потоки воздуха, потребуется возведение вентиляционных коробов.

Виды коробов для вентиляции:

• пластиковый: может быть как круглого, так и прямоугольного сечения. Отличается низкой шумопроводностью и минимальным сопротивлением потокам воздуха. Простота монтажа и подбор под нужное сечение вентиляционной трубы делают данную конструкцию самой популярной;
• мягкий гофрированный короб применяется только в случае малых расстояний или же в местах, где нет возможности поставить жесткую конструкцию.

Точный расчет и первичные навыки подскажут, как делать вентиляцию в ванной, туалете или на кухне. А чтобы лучше понимать, с чем придется столкнуться, просмотрите фото, расположенные ниже. Здесь вы найдете ответы на свои вопросы и сможете выполнить монтаж системы собственными руками.

Порядок монтажных работ

Схема монтажа вентканала

• При самостоятельном монтаже вентиляции предварительно проводится чистка вентиляционного канала. Для этого используется ершик или подвешенный на веревке груз. Он опускается несколько раз в канал во вращательном движении. Канал чистится в том случае, если индикатор – поднесенный к вентиляционной шахте лист бумаги – отклоняется в сторону комнаты или не удерживается силой притяжения на решетке.
• Все работы проводятся при отключенном электросчетчике на высоте. Для этого нужно предусмотреть стремянку.
• Монтаж установки выполняется под самой потолочиной в зоне максимальной влажности, напротив источника поступления воздуха.
• Учитывая размеры вентилятора и расположение источника электропитания, проводится разметка положения проводки и самой установки.
• Установочные работы выполняются при наличии решетки, клея для ее фиксации, отвертки, дюбелей. Может понадобиться и отрезок шланга для воздуховода, а также гипсокартонный короб для маскировки трубы и агрегата.
• Вентилятор устанавливается в воздуховод. Если модель накладного типа, вначале укрепляется коробка.
• Находящиеся на ней клеммы соединяются с двужильной кабельной линией сечением 0,2 см.
• Монтируется непосредственно корпус вентилятора. Для этого в большинстве моделей предусмотрены защелки. В противном случае для этих целей используются дюбели.
• Если прямо подключить установку нельзя, наращивается воздуховод. Он маскируется в коробе или декорируется. В этом качестве применяют гибкий, полужесткий или жесткий шланг.
• Для экономного расходования электроэнергии и рационального использования оборудования удобно запускать вентилятор в работу вместе с включением света: нужно провести кабель от вентилятора к выключателю.
• После выполнения монтажа и подключения в сеть подается напряжение, проверяется работа принудительной системы вентиляции.

Перед компоновкой вентилятора в канал также отключается электропитание, но порядок работ несколько иной.

Движению воздушных масс ничто не должно препятствовать

• Агрегат в канале размещается строго вертикально, как можно глубже. Это положение надежно фиксируется, чтобы во время работы он не упал от создаваемых вибраций.
• Питающий кабель должен быть новым, без перегибов и нарушения изоляционной обмотки, рассчитанный на «ноль» и фазу. Он соединяется с вентилятором.
• В удобном месте устанавливается выключатель для пуска оборудования в работу.
• Подается напряжение в сеть и проверяется правильность подключения, а также работа оборудования.

Схема обустройства естественной вентиляции

Для эффективной работы системы естественной вентиляции в загородном доме необходимо организовать приток свежего уличного воздуха и отток воздушных масс через вентиляционные шахты. В дом с деревянными окнами свежий воздух может просочиться сквозь микроскопические щели в рамах.

Оптимальной высотой расположения вентиляционного приточного клапана в наружной стене дома считается расстояние от 2-х до 2,1 метраВ пластиковые окна с многокамерными стеклопакетами желательно встраивать для регулярного притока уличного воздуха климатические клапаны. Заменить эти устройства на окнах могут приточные клапаны, устанавливаемые в несущие стены под подоконниками над батареями или сбоку от оконных проемов.

При этом холодные воздушные потоки, поступающие с улицы, будут перемешиваться с теплым воздухом, нагретым батареями. Это означает, что в доме не появятся неприятные и опасные для здоровья сквозняки.

Как попадает воздух в санузел?

В ванную комнату порции нового воздуха поступают из других жилых помещений дома через 2-2,5-сантиметровую щель между полом и дверным полотном, предусмотренную при монтаже двери в санузел. Другим вариантом поступления воздуха в ванную комнату является покупка и установка специальных дверей, в полотне которых в нижней части предусмотрено наличие вентиляционных отверстий в виде решеток или круглых окошек. Иногда для этих целей дверь в ванной плотно не прикрывают, особенно, когда ею не пользуются.

Двери межкомнатные для ванной комнаты, оборудованные четырьмя круглыми отверстиями, закрытыми декоративными решетчатыми элементами

Куда уходит пар и запахи из ванной?

Вытяжными каналами служат вентиляционные шахты, направленные вертикально вверх. В ванной комнате должен быть свой отдельный вентиляционный канал, боковой выход в который проектируют в верхней части стены в санитарно-гигиеническом помещении.

Прямой выход в вентканал прорезается непосредственно в потолке санузла. Именно в эти каналы и затягивается пар, а также все посторонние запахи. Окно вентиляционное закрывают декоративной решеткой. Ни в коем случае нельзя заклеивать окошки для вентиляции обоями или иными отделочными материалами.

При правильном монтаже естественной вентиляции в ванной комнате будет сухой воздух. Благодаря своевременному отведению влажного воздуха вы не столкнетесь с проблемами появления плесени и гниению материалов, из которых построен ваш дом.

Вентиляционное окно в стене ванной комнаты имеет круглую форму и закрывается светлой декоративной решеткой в тон белого потолка

Устройство вентиляции для двух помещений

В двухэтажном доме-коттедже через вентиляционную шахту, идущую из санузла, расположенного на первом этаже объекта, можно организовать вытяжку воздуха из помещения второго этажа.

При этом врезаются в вентканал не сразу под прямым углом, а через небольшое колено, часть которого идет параллельно вытяжному стояку.

Получается, что воздух затягивается через отверстие, расположенное ниже входа в вентиляционную шахту. Делается это для того, чтобы не допустить засасывания вытянутого влажного воздуха из ванной комнаты в жилую комнату на втором этаже.

Правила снятия устройства

Первый этап работ по замене или очистке вентилятора начинается со снятия прибора. Для этого требуется выполнить такие действия:

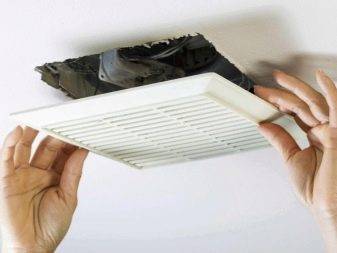

Снять решётку вентилятора, которая обычно крепится четырьмя саморезами, реже – на клею.

Вентилятор со снятой решёткой

• Аккуратно извлечь прибор (электричество уже должно быть отключено) и отсоединить его от электросети – как правило, в ванной он подключается к выключателю освещения.
• Разобрать прибор, сняв рабочее колесо, закреплённое на валу с помощью цангового зажима – для этого достаточно отвернуть по часовой стрелке гайку крепления.
• Снять электромотор оборудования – для этого вентилятор поворачивают лицевой стороной, а провода отсоединяют от клемм. Мотор обычно крепится на 2 винтах и легко снимается.

При снятии двигателя его обязательно поддерживают. Если разбирается недавно работавший прибор, желательно одеть перчатки. Хотя проще подождать некоторое время, дав двигателю остыть.

Извлечение электромотора

Особенности конструкций

Решение о форме и строении вентиляции принимает проектировщик, в соответствии со СНиПами. Выбор конфигурации сводится до 2-х решений: круглая и прямоугольная. Учитывают особенности сооружения и целевые задачи помещения. Конструкция станет частью вентиляции определенного типа, общеобменной или местной, приточной, вытяжной или смешанной. Для вентиляции жилой комнаты, офиса, производственного цеха нужны разные параметры. Достоинство прямоугольной модификации — компактность, простая установка и возможность спланированной прокладки по сложной траектории. Воздуховод можно спрятать даже в подвесном потолке. Действующие СНиПы допускают разницу ширины и высоты канала в 4 раза в пользу первого показателя. Круглые вентканалы — это высокая пропускная способность. Уровень сопротивления в таком воздуховоде ниже.

Прямоугольные

Прямоугольное сечение оставляет много вариантов для прокладки и использования строительных объемов. Нормальная эксплуатация возможна даже с натяжными потолками. За основу расчетов берут объем помещения, которым жильцы готовы пожертвовать. Если важен каждый свободный участок, прямоугольная конструкция окажется безальтернативным вариантом. По показателям аэродинамики и шумопоглощению системы с прямоугольным сечением значительно уступают круглому аналогу. В углах также накапливается больше пыли. Таким образом, тяга в круглых конструкциях со временем не меняется настолько же, как в прямоугольных. По этой причине в системах вроде аспирации прямоугольная форма сечения не используется. Очистка и уход за круглыми системами забирают меньше времени. В свою очередь, из-за фланцев стоимость 1 м² прямоугольной системы получается выше. Эффективность и предпочтительность варианта зависит и от особенностей прокладки: чем более плавными будут повороты, тем лучше — эргономика.

Круглые

По площади поперечного разреза такие конструкции забирают больше пространства по высоте. При этом, если параметры объекта позволяют, то круглая система окажется лучшим вариантом. В ее работе возникает меньше шума, а движение воздуха испытывает слабое сопротивление. Как результат, вся система работает эффективнее и экономнее в плане потребления энергии. В таком случае снижаются не только эксплуатационные расходы, но и первоначальные капитальные вложения: понадобятся меньшие типоразмеры. Дополнительный критерий — интерьер, но иногда он становится даже решающим. Дело в том, что для скрытия круглого воздушного канала понадобится больше пространства. Иногда это приводит к чрезмерной потере объема комнаты, иногда — к ухудшению дизайна. Наружное размещение, в свою очередь, сильно испортит фасад здания, чего не будет в случае с прямоугольной конструкцией.

Сборка прибора

Последний этап – выполняемая в обратной последовательности установка вентилятора. Для сборки устройства следует:

• Установить двигатель и подсоединить клеммы.
• Аккуратно закрепить крыльчатку.
• Для закрепления заднюю часть его корпуса клеем.
• Установить прибор в отверстие, плотно прижав к стене или коробу.
• Закрепить обратно сначала противомоскитную сетку, а затем лицевую крышку. В основном, она монтируется на саморезах или специальных креплений в виде защёлок.
• Выполнить подключение вентилятора к электросети – убедившись, что электричество выключено и используя не скрутки, а клеммные колодки.

Для включения прибора используются различные схемы. Одной из самых простых является обычная кнопка или шнурок на приборе. Второй вариант предполагает объединение запуска устройства с включением освещения – в этом случае вентиляция начинает работать одновременно со светом, что делает управление более удобным. Отдельное включение вентилятора отличается более рациональным расходом электричества – хотя при входе в туалет и ванную его придётся запускать отдельно. Сделав так, чтобы прибор включался автоматически, по результатам измерения датчиков, можно сэкономить время, хотя придётся потратить больше средств на установку.

Подключение к электросети

Рассмотрев особенности возвращения работоспособности старого вентилятора, можно сделать определённые выводы. Во-первых, на монтаж и очистку вряд ли понадобится больше получаса, во-вторых, большая часть проблем решается удалением загрязнений и смазкой старого оборудования. В-третьих, без периодического снятия и обратной установки прибора не получится обойтись без снижения эффективности работы вентиляционной системы.

Типы систем вентиляции

Совместный санузел требует хорошего проветривания, так как в нем сосредотачиваются испарения от горячей воды и запахи, связанные с пользованием унитазом. Даже для туалета небольшой площади и объема потребуется обеспечить воздухообмен на уровне 25-30 м³/ч. К выбору конструкции для обеспечения данного процесса следует подходить с учетом особенностей планировки жилья. Существует несколько разновидностей вентиляционных систем для туалетов и ванных.

Естественная

Обычно устанавливается в многоэтажных домах и охватывает все квартиры, подключенные к одной общей шахте. Кроме шахты в конструкцию входит общий коллектор на чердаке. Предназначен для сбора загрязненного воздуха и вывода его на улицу. В квартирах имеются каналы и отверстия, соединяющие комнаты с вертикальными вытяжными проемами. Приток воздуха обеспечивается через щели, замочные скважины, приоткрытые окна и специально изготовленные отверстия.

Принцип действия естественной вентиляции основан на движении масс между областями с высокими и низкими давлениями. Такой эффект наблюдается в многоквартирных домах, когда разница в этих показателях составляет несколько десятков мм. р.с. Возникает достаточно сильная тяга, которая способствует тому, что шахта буквально засасывает загрязненный воздух из квартир. Однако есть у таких конструкций один существенный недостаток. Заключается он в том, что в тихую пасмурную погоду тяга может полностью пропасть и даже сменить направление. В таких случаях наблюдается перетекание запахов из квартиры в квартиру.

Принудительная

Подобные конструкции предполагают создание двухходовой конструкции, где через одну воздух подается в помещении, а через другую удаляется.

Принудительные вентиляции подразделяются на такие категории:

• Приточные. Подразумевают установку нагнетательного устройства в нижней части здания. Для адаптации атмосферы под температуру помещений могут использоваться фильтры, нагреватели и охладители.
• Вытяжные. В данных конструкциях вентиляторы монтируются в коллекторе, а удаление загрязнений осуществляется за счет механического создания в верхней части здания области пониженного давления.
• Комбинированные. Вентиляторы монтируются сверху и снизу, за счет чего обеспечивается мощная и стабильная циркуляция воздуха по всем уровням дома.
