Дизайн ванной комнаты – на какой высоте должен быть смеситель

Определение высоты установки

Высота крана над ванной преимущественно определяется пользователем самостоятельно. Однако специалистами разработаны и определенные нормативы, основанные на многолетних исследованиях.

Стандартные параметры

Стандарт установки крана над сантехническим оборудованием определяется СНиП 3.05.01-85. В соответствии с данным документом:

  • рекомендованная высота расположения смесителя над ванной составляет 200 мм;
  • высота крана от пола должна быть не менее 800 мм;
  • если монтаж оборудования производится в душевой кабинке, то рекомендованная высота расположения – 120 мм от нижнего поддона.

Рекомендованная высота установки смесителя

Исключением из правил является монтаж смесителя в медицинских учреждениях. Если оборудование устанавливается над ванной, то рекомендованная высота составляет 110 см от пола. Если монтаж кранов производится в душевой кабинке, то смеситель располагается на высоте 120 см – 150 см от пола.

Самостоятельный расчет

Стандартная высота монтажа смесителя носит чисто рекомендательный характер и используется только в общественных учреждениях. Каждый пользователь может определить для себя наиболее оптимальную высоту установки. При расчете параметра требуется  руководствоваться следующими правилами:

  1. непосредственно перед креплением крана в душе произведите примерку оборудования и проверьте комфортность при использовании и эстетичность внешнего вида;
  2. установка душа над ванной должна быть произведена в соответствии с ростом большинства пользователей. Минимальное расстояние – 120 см определяется от днища купели или от поддона, установленного в душевой кабине. Высота над полом определяется в соответствии с высотой установки ванны;

Определение высоты установки душа

  1. если смеситель используется и для ванны, и для умывальника, расположенного рядом, одновременно, то минимальная высота монтажа сантехнического оборудования должна быть увеличена на 5 и более сантиметров;

Если ванна и умывальник располагаются на разной высоте относительно друг друга, то кран рекомендуется установить на высоте 25 см от раковины.

Расположение крана для ванны и умывальника

  1. производить определение места расположения и соответственно монтаж требуется после полного крепления ванной, так как в ходе выполнения работы может возникнуть необходимость выравнивания купели в горизонт, что приведет к поднятию сантехнического оборудования и, как следствие, сокращения расстояния между ванной и смесителем;
  2. на высоту монтажа смесителя также влияет потребность в установке дополнительного оборудования, например, аэратора или распылителя с несколькими режимами работы. Любое устройство, установленное на кран, будет увеличивать длину оборудования, и сокращать область рабочего пространства;

Кран для ванны с аэратором

  1. высота крепления крана-смесителя также определяется в зависимости от расположения на стене отделочного материала. Не рекомендуется производить крепление к кафельной плитке, так как фиксация не будет отличаться прочностью.
    Монтаж, как правило, производится в месте стыка отделочного материала или прокладки бордюра;

дополнительно рекомендуется произвести расчет расстояния между смесителем и краем купели

Особенно важно определение данного параметра при одновременном использовании смесителя для ванны и рукомойника. Для расчета потребуется определить габаритные размеры умывальника, так как вода должна попадать практически в центр чаши, длину гусака смесительного оборудования и расстояние между ванной и раковиной.. Подробнее о процессе установки, смотрите на видео

Подробнее о процессе установки, смотрите на видео.

Наиболее распространенными ошибками при выборе места расположения смесителя являются завышенная высота и расположение оборудования близко к краю ванной.

В первом случае будет возникать дополнительный шум при подаче воды. Во второй ситуации нельзя будет помыть предметы больших габаритных размеров.

Если учитывать все правила и рекомендации специалистов, то и самостоятельная установка оборудования будет корректной и максимально эффективной.

Лучший смеситель для душа без гусака

Vidima Орион BA003AA подходит для душа и ванны, устанавливается на стену. Устройство с однорычажным типом управления. В конструкцию встроен 35-миллиметровый керамический картридж. Смеситель изготовлен из прочной латуни, покрытие хромированное.

Оптимальный по длине шланг обеспечивает качественную подачу воды и удобное принятие водных процедур. Стандартное крепление с декоративными шайбами. Комплектация практичная, в комплект поставки входят шланг и душевая лейка.

Характеристики:

  • однорычажное управление;
  • настенный монтаж;
  • 2 отверстия для монтажа;
  • материал корпуса – латунь;
  • цвет покрытия – хром;
  • длина шланга – 1500 мм;
  • комплект (шланг, душевая лейка).

Плюсы:

  • качественное исполнение;
  • удачная комплектация;
  • индикация подачи холодной и горячей воды;
  • крепление на стену;
  • удобный металлический шланг;
  • простота в применении.

Минусы:

Где комфортнее установить кран для подачи воды в ванной?

Выяснив, какая приблизительно должна быть высота смесителя над ванной, стоит определиться с местом его монтажа. Имеет значение:

  • Будет ли приниматься душ или только ванна?
  • Будет ли использоваться дополнительное оборудование? Очень часто в ванных комнатах устанавливают смягчители воды или фильтры. В этом случае стандартной высоты смесителя над ванной (20 см над бортиком) может быть недостаточно.
  • На какие эстетичные данные помещения после установки крана, рассчитывает пользователь?
  • Будет ли кран использоваться и для ванны, и для раковины? В этом случае расположение смесителя над ванной должно быть таким, чтобы его излив свободно при повороте проходил над чашей умывальника. Поэтому, решая, на какой высоте смеситель над ванной Вам стоит повесить, не забудьте учесть и габариты сантехнического прибора. Обычно устройства с длинным поворотным краном самые громоздкие — высота смесителя для ванны может достигать 23-25 см (зависит от модели и производителя).
  • Будет ли установлен функциональный кран для подачи воды или классический смеситель?

Ответы на эти вопросы помогут определиться, где расположить смеситель — над ванной или на бортике сантехники. Если Вам хоть раз в неделю приходится принимать душ, тогда расположение смесителя в ванной должно быть на стену или в стену. Для любителей долгих водных процедур будет более комфортным бортиковое размещение устройства подачи воды.

Предположим, интерьерное решение требует, чтобы сантехнический прибор был встроен в бортик сантехники. Монтаж выполняется на бок ванны. В этом случае высота установки смесителя в ванной будет равна высоте сантехнического устройства — 500-570 мм, а расстояние смесителя над ванной — габаритам самого крана.

Расположение рычага, если выбрана однозахватная модель. У многих производителей сантехнического оборудования рычаг кранов для ванны расположен вертикально. Этот конструктивный нюанс не является определяющим в вопросе, на какой высоте ставить смеситель над ванной, но влияет на комфорт приема водных процедур.

Комфорт для собственного использования. Например, согласно рекомендациям строительных норм и правил, для наиболее комфортного использования смесителя людьми среднего роста смеситель необходимо встраивать на высоту примерно 1,2 метра (высчитывать данное расстояние нужно от поддона). Опять же стоит сказать, что для людей с нестандартным ростом такое расположение будет некомфортным, из чего следует, что определиться с тем, где будет находиться смеситель следует самостоятельно, исходя прежде всего из своих физических данных и индивидуальных предпочтений в интерьерных решениях;
Способ монтажа. На сегодняшний день существуют различные способы установки смесителя: установка в борт вашей ванны, встраивание в стену и на стену, монтирование на стойку душа. Чтобы определиться с необходимым расстоянием до смесителя (отсчет ведется от пола или поддона, соответственно), нужно сложить следующие величины: постоянная величина 85 сантиметров, толщина напольного покрытия, длина подставок под ванну или высота поддона;
Для чего будет использоваться смеситель. В ситуации, когда вы используете отдельно смеситель или смеситель с раковиной (высота которой 82-85 сантиметров), и с ванной, так же необходимо произвести некоторые расчеты. Излив в подобных устройствах, в основном, длинный и поворотный. Для расчета высоты, на которую будет установлен смеситель, нужно по облицовке отсчитать один метр от напольного покрытия, а затем прибавить к этой длине 0,1-0,15 метра, если владелец смесителя высокий;
Особенности излива. Изготовители данного вида сантехники предоставляют огромный ассортимент различных ее вариантов. Устройства могут отличаться по своей высоте, форме, а также длине кранов

При выборе наиболее комфортного варианта, обязательно обратите особое внимание именно на высоту и длину устройства, временами составляющую 20 сантиметров – именно они являются определяющим фактором в данном вопросе. Прямой и короткий излив возможно установить на достаточно высокое расстояние, хотя нужно внимательно отнестись и к особенностям сантехнического устройства, ведь, к примеру, при отсутствии специального устройства – аэратора, который контролирует поток воды, в вышеупомянутой ситуации с высокоподвешанным, коротким и прямым изливом, получится слишком много брызг, что в разы снизит экономию воды.

Как в действительности рассчитать высоту установки смесителя

Применяемая на практике высота установки смесителя в ванной соответствует рекомендуемым нормам по размещению водоразборной арматуры в данном помещении. Обычно расстояние до места крепления крана определяется из расчета 20 см положенных по стандарту. Однако строгое соблюдение норм в расположении данных приборов на деле не практикуется. Можно установить кран в том месте, где вам нравится, но прежде, чем окончательно закрепить его следует непременно примерить по высоте и оценить, насколько удобно будет им пользоваться.

Установка напольного смесителя в ванную

Если же речь идет о смесителе для ванны с душем, то определяться с высотой его установки надо начинать от 120 см, причем делать замер нужно от дна емкости. Некоторые домашние умельцы, вычисляя, какая должна быть в итоге высота установки смесителя над ванной часто ошибаются, поскольку берут в подсчет высоту еще не установленной чаши. Это неверно, потому что под нее в процессе монтажа нередко  приходится подкладывать подставки (их толщина может составлять 8-10 см). Ведь если не обеспечить уклон, то слив воды будет затруднен.  И может случиться, что рассчитанное вами значение равное 20 см по завершении всех работ уменьшится до 10 см. Подобное «нависание» крана над чашей будет смотреться не эстетично, да и пользоваться им будет неудобно. К тому же некоторые из моделей так низко просто не получится закрепить.

Замерить и заранее рассчитать нужно еще значение такого показателя, как расстояние от угла чаши до места закрепления водорозетки. Это необходимо сделать, если предполагается подавать воду в обе сантехнические емкости, поворачивая, излив в нужную сторону. И учтите, что раковина всегда расположена выше, на расстоянии 85 см от пола. К значению этого показателя надо прибавить величину самого прибора и несколько сантиметров для свободного прохождения гусака над раковиной. Согласитесь,  ошибка «в плюс» будет не настолько драматичной, чем «в минус».

Напольный смеситель для ванны

Месторасположение точки водоразбора будет также зависеть от наличия дополнительных аксессуаров, которыми нередко оснащают современные сантехнические приборы, к примеру, смягчителя воды. Кроме того, думая о том, как установить кран в ванной надо учитывать все предпочтения будущих пользователей. Некоторым хочется, чтобы кран был расположен повыше, тогда появится возможность мыть голову, не ставясь под душ и не наполняя емкость для купания. Другим же напротив, нравится, когда водорозетка находится, как можно ниже ведь, чем длиннее путь падения воды, тем больше шума и брызг от неё. И это, конечно, вызывает у них дискомфорт. Да и прием душа это не осложнит, ведь длина его шланга хватит и для самого высокого человека.

Устанавливая прибор на облицованную стену ванной комнате, старайтесь не крепить его к плиткам, а тем более к бордюрам. Добиться плотного прилегания отражателей крана к шероховатому покрытию облицовки очень трудно. Поэтому выбирать место расположения сантехники следует с учетом проложенного на стене бордюра (обычно его укладывают в метре от пола). Чтобы декоративная чашечка полностью закрыла место подключения, входные фитинги должны быть утоплены в стену, а их торцы были заподлицо с лицевой поверхностью плитки.

https://youtube.com/watch?v=-wfy1e6wm0A

Так что же называют смесителем

Смесителем называют одну из деталей водопровода, обеспечивающую подачу холодной и горячей воды и регулирующую ее напор. С помощью него можно управлять водяным потоком направляя его к изливу или к лейке душа.

Установка смесителя на стену в ванной комнате

Конструкция большинства смесителей состоит из следующих элементов:

  • корпуса;
  • боковины;
  • втулки;
  • накидной гайки;
  • подвижного конуса;
  • прокладки;
  • излива;
  • подводящих труб или гибких шлангов.

Сегодня на прилавках магазинов можно встретить три вида смесителей:

  • однорычажные;
  • термостатические;
  • двухвинтильные.

Модели с одной поворотной ручкой получили большое распространение совсем недавно. В некоторых справочных изданиях их называют шарнирными, монокомандными и даже джойстиками. Конструкция с одной поворотной ручкой состоит из двух полимерных сфер с отверстием плотно совмещенных между собой. Их степень совмещения можно регулировать рычагом, устанавливая нужную интенсивность потока. На данном приборе любое действие можно выполнить одной рукой, и в этом его несомненное преимущество над двухвентильным изделием. Кроме того, с помощью одного рычага на перекрытие водного потока уходит доля секунды. Благодаря легкости хода ручки неконтролируемая течь полностью исключена.  Приемлемая цена изделия часто делает его альтернативой двухвинтельному крану.

Установка смесителя для ванны

С помощью термостатов можно обеспечить подачу воды заданной температуры. Внешне они напоминает двухвинтельные приборы. Термостаты оснащены парой управляющих водным потоком рукояток: первая держит под контролем температуру, вторая регулирует напор воды. Некоторые модели термостата имеют на корпусе кнопку, нажатием которой можно включить режим экономии. При работе в таком режиме прибор ограничивает напор воды. Повторное нажатие кнопки выключает экономный режим. Стоят термостаты очень дорого.

Двухвинтельный кран является классикой сантехники, спрос на него немного снизился после появления на рынке моделей с одной поворотной ручкой. Конструкция двухвинтельных изделий или так называемых ёлочек представляет собой пару кран-букс, размещенных с двух сторон корпуса. Каждым из вентилей регулируется подача холодной или горячей воды, а также ее напор и нагревание. В одних моделях ёлочки кран-букса уплотнена резиновой прокладкой, в других диском из керамики.

Какое расположение крана в ванной соответствует нормативу

Перед тем, как приступить к практическим рекомендациям по установке в помещении водоразборной арматуры, давайте познакомимся с некоторыми из справочных изданий и  выясним, на какой высоте устанавливают смеситель над ванной, при монтаже, который выполнен по всем правилам. Для чего можно заглянуть в СНиПы. Во всех подробностях об этом говорится в СНиПе 3.05.01-85. Согласно данному нормативу кран над емкостью для купания должен находиться на расстоянии не менее 25 см и на высоте 80 см над уровнем пола. При дальнейшем изучении нормативных документов становится ясно, что в зависимости от места установки рекомендуемые значения параметров высоты могут меняться, к примеру, в медицинских учреждениях высота смесителя в ванной от пола стандарт 110 см, а в варианте совмещения емкости для купания с душем 120 см.

Смеситель для ванны — крепление к стене

При организации разводки водопровода в доме или квартире соблюдение стандартов и санитарных норм и правил не такое уж строгое. Если, к примеру, выполняется установка крана в ванной своими руками домашним умельцем, то он старается, прежде всего, придерживаться указаний производителя, изложенных в инструкции по монтажу изделия.

Назначение смесителя становится важным ориентиром

Производители сегодня выпускают разнообразные водоразборные приборы, которые можно монтировать в том месте квартиры, где они необходимы. Определять какая должна быть высота смесителя над ванной нужно с учетом места его нахождения и его назначением. Так, если монтируется на стене кран, предназначенный исключительно для наполнения водой емкости для купания его рекомендуется закрепить на высоте 20 см от верхнего ее бортика.

Описание основных видов смесителей

Для того, что бы смешать холодную и горячую воду применяются смесители, которые в основном делят на некоторые виды:

  • Изделие с одним рычагом.
  • Смеситель, встроенный в стену, либо непосредственно в саму ванну.
  • Напольный вариант.
  • Смеситель термостатический.

Рассмотрим следующие смесители, устанавливаемые именно в ванную комнату:

  • вентильные смесители наиболее популярны, но не отличаются высоким качеством использования;
  • существуют шаровые смесители, которые одновременно проводят фильтрацию воды и особо чувствительны к соляным жидкостям. Стоит учесть, если происходит поломка данной системы, придётся полностью менять весь механизм.

Для ванной рекомендуется использовать более надёжную систему с одно рычажным джойстиком, то есть потоки воды управляются одним рычагом.

Полуоборотная система является менее надёжным вариантом. Оба типа смесителей снабжены душевой лейкой с гибким шлангом.

Совмещение приборов

При необходимости установить раковину так, чтобы ее бортик находился частично над бортиком ванны или душевого поддона, допустима «накладка» до полной ширины одной из бортов. Для модели «тюльпан» (с пьедесталом) высота раковины от пола определяется именно пьедесталом, как и возможность смещения чаши в сторону ванны. Для полупьедесталов параметры более вариативны.

Если экономия места особо жесткая и необходимо выполнить более сильное смещение, возможно почти полностью расположить раковину над узким концом фигурной ванны. В таком случае обязательно нужно обеспечить удобный подход к умывальнику и возможность его полноценного использования.

Высота умывальника в ванной от пола в таких вариантах определяется положением бортика ванны и длиной, а также формой и расположением сифона. В таких комбинированных установках обычно используются специальные модели с уменьшенными рабочими элементами. Популярны также умывальники с несимметричным расположением сливного отверстия и, соответственно, сифона.

Еще один интересный способ экономии места – расположение раковины над стиральной машиной. В таких случаях устанавливают машины с уменьшенной высотой (600…700 мм вместо стандартных 800…850 мм) и специальные раковины. В них слив смещен в один из углов или ближе к задней стенке так, чтобы он не мешал установке стиральной машине. При правильном выборе и монтаже сантехника не страдает от вибрации в процессе полоскания или отжима белья.

Вопрос, на какой высоте вешать раковину в ванной, определяется при этом высотой стиральной машины и размером зазора между ее верхней плоскостью и дном умывальника, а также положением слива и сифона.

Еще один вариант совмещения для маленьких санузлов – умывальник, расположенный над бачком унитаза. Здесь возможны две комбинации – либо раковина, частично нависающая над бачком, либо модель, где чаша вмонтирована в бачок. В этом случае возможна дополнительная экономия воды. Использованная во время гигиенических процедур жидкость сливается в бачок и дальше идет для смыва в унитазе.

Стандартная высота раковины от пола в ванной может быть выдержана или изменена, все зависит от компоновки устройств и расположения свободного пространства рядом.

Дополнительно сэкономить место и уменьшить расход воды позволяют другие комбинации оборудования, например, монтаж стиральной машины над унитазом. Часто ее монтируют в нишу или на специально организованный выступ, но «продвинутые производители» предлагают и комплекты с особой системой креплений.

Требования к высоте

Если раньше при строительстве мастера руководствовались требованиями СНиП 3.05.01-85, то сейчас установка сантехнического оборудования производится в соответствии с инструкцией производителя и соображениями здравого смысла. Душевой смеситель устанавливается по следующим правилам:

  1. Высота установки спасителя в ванной от пола должна составлять около 800 мм. При этом нужно учитывать, что согласно санитарным нормам верхний борт ванны должен располагаться на расстоянии не выше 60 см от уровня пола, чтобы использование ее было безопасным.
  2. Расстояние между кромкой емкости для мытья и смесителем должна составлять не более 25 см. Такая высота обеспечивает более аккуратное наполнение ванны без разбрызгивания и сильного шума.

Как правильно определить высоту монтажа?

На практике определить оптимальное расстояние, на котором расстоянии лучше устанавливать смеситель, намного сложнее. Ведь при монтаже сантехнического оборудования важны не только практические соображения, но и эстетическое восприятие. Чтобы правильно определить оптимальную высоту, необходимо следовать следующим советам:

  • Для начала необходимо приобрести подходящую модель смесителя. После этого нужно определить его функциональное назначение, то есть ответить на вопрос, для чего он используется – для душа, для ванны или универсального назначения.
  • Следующий шаг – выбор места установки. Обычно место монтажа привязано к точке вывода горячего или холодного водоснабжения, однако, с помощью гибких шлангов его можно немного сместить.
  • Затем нужно примерить смеситель по высоте. Если прибор душевой, то его размещают на высоте не менее 800 мм, если для ванны – на высоте 200 мм, а универсальные модели устанавливают на высоте не менее 250 мм.
  • После этого можно приступать к установке оборудования. Однако, нужно учитывать, что нежелательно крепить прибор непосредственно к керамической плитки, так как она является ненадежным местом для монтажа.

Высотные стандарты и дистанции

Размещение сантехники должно обеспечивать:

  • безопасность;
  • функциональность и комфорт;
  • ремонтопригодность;
  • эстетику.

Ванны

Стандартная высота ванны от пола составляет 600 мм независимо от габарита. Расстояние от пола до борта чугунных моделей (Н1) по ГОСТ 18297-96 не должно превышать 630 мм. Высота монтажа ванны настраивается за счет регулируемых ножек или подкладок.

Ванная занимает ключевое место по габаритам и функционалу среди оснащения. Выпускаемый ряд: 170х70; 160х70; 150х70 см соответствуют размерам типовых помещений.

Компактные совмещенные санузлы оснащают напольными душевыми поддонами. Уровень верха борта по действующей норме – 400 мм, по инструкциям производителей – до 300. Угловые модификации требуют минимум площади.

Минимальная свободная зона по фронту: ванной – 100×70 см, душевой кабины – 80×90 см. Исходя из эргономики, дистанция до соседних сантехприборов – 20 – 30 см.

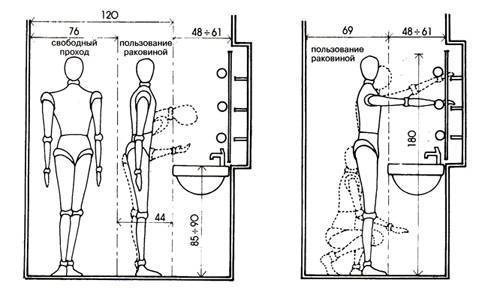

Раковины, мойки, умывальники

Крепление на уровне 0,85 м от пола обеспечивает комфортное пользование раковиной, аналогично монтируют кухонную мойку. Умывальники, встречающиеся в общежитиях, согласно СНиП 3.05.01-85 крепят на отметке 0,8 м.

Напольная тумба исключает корректировку высоты. При совмещенном смесителе раковину располагают с перекрытием бортика ванной на 5 см. Размеры пустого участка перед раковиной с зеркалом 1,0×0,7 м.

Унитазы, писсуары, биде

Для людей среднего роста оптимальное расстояние от «земли» до верха фаянсового ободка унитаза равно 40 см. Это стандартное значение для напольных моделей, подвесные унитазы позволяют немного изменять величину из расчета индивидуальных потребностей.

Высота монтажа писсуара по стандарту должна быть 650 мм от «чистого пола». Биде рекомендуют ставить аналогично унитазу.

За «уровень чистого пола» принимают верх финишного напольного покрытия. Зарубежный аналог – AFF: «Above Finish Floor».

Спереди от приборов резервируют площадь 60×80 см, по бокам предусматривают промежутки не менее 20 см.

Смесители, краны, лейки

Арматуру размещают по вертикали от чистого пола (мм):

  • 800 – смесители ванн;
  • 1100 – совмещенные краны, смесители душевых кабин;
  • 2100 – 2250 – низ сетки стационарной душевой лейки;
  • 1700 – 1850 – тоже в кабинках для инвалидов.

Настенные смесители размещают на 200 – 250 мм выше моек, купелей. Держатель душевого гарнитура прикручивают к перегородке в пределах 2000 мм от дна резервуара.

Принадлежности

Большинство туалетных аксессуаров размещают в диапазоне 1000 – 1700 мм. Мыльницы, угловые этажерки под флаконы, бритвенные наборы крепят на 200 – 300 мм выше бортика раковины, ванной, чтобы не мешали наклоняться пользователю, также с целью уменьшить попадание воды. Полочки под редко используемые предметы, бытовую химию занимают верхний ярус в пределах досягаемости рукой.

Зеркало, предохраняя от брызг, подвешивают выше раковины и пола на 20, 120 см соответственно. Верхний край принимают примерно по границе двери – до 200 см. Держатель туалетной бумаги подвешивают на отметке 0,6 – 0,7 м, отступив вперед от унитаза 0,2 м.

Минимальное расстояние от низа полотенцесушителя до пола – 0,6 м, от верха – максимум 1,7. Правило распространяется на полотенцесушители – вешалки, змеевики горячего водоснабжения, нормы размещения отопительных приборов не касаются последних. Двери душевых кабинок, шторки – не должны заслонять полотенцесушитель при открытии.

Смесители: характеристики и нормы

Смесители. Общие технические условия, характеристики и нормы.

Регулируется ГОСТ 19681-94 Арматура санитарно-техническая водоразборная. Общие технические условия

В настоящем стандарте применяют следующие термины с соответствующими определениями:

Смеситель — водоразборное устройство, обеспечивающее смешение холодной и горячей воды, а также регулирование ее расхода и температуру потребителем.Кран — водоразборное устройство, обеспечивающее получение воды из системы водоснабжения и регулирование расхода воды потребителем.Вентильная головка — узел водоразборной арматуры, обеспечивающий управление запорным элементом.Рукоятка — деталь водоразборной арматуры, устанавливаемая на оси узла управления запорного элемента.Аэратор — насадок на изливе, образующий аэрированную (водовоздушную) струю.Переключатель потока — устройство, обеспечивающее переключение воды с одного излива на другой.Герметичность узлов соединений — отсутствие утечек воды через узлы соединений.Компактность струи — отсутствие брызг и отдельных струек в процессе истечения воды из излива.

К санитарно-технической водоразборной арматуре относят смесители и краны по ГОСТ 25809

4.2 В зависимости от конструкции органов управления арматуру подразделяют на: краны и смесители с одной или двумя рукоятками, краны и смесители локтевые, с ножным пуском; полуавтоматическим, кнопочным или автоматическим пусками.

4.3 Размер резьбы для присоединения арматуры к системе водопровода должен быть G 1/2-В по ГОСТ 6357 и G 3/4-В по ГОСТ 8870 для присоединения смесителей для водогрейных колонок.

4.4. Присоединительная резьба вентильных головок должна быть М18х1-6 H/6 g по ГОСТ 24705. Допускается изготовление водоразборной арматуры с резьбой вентильных головок G 1/2-В по ГОСТ 6357 (для вентильных головок с керамическими запорными элементами).

4.5. Арматура должна обеспечивать расходы воды, указанные в таблице:

Тип арматурыРасход воды, л/с
Нормы и требования
при минимальном рабочем давлении 0,05 МПа, не менеепри рабочем давлении 0,3 МПа, не менее
Краны для умывальников, рукомойников, раковин и писсуаров0,070,2
Смесители для моек, умывальников, рукомойников и биде0,070,2
Смесители для ванн (в т.ч. общие для ванны и умывальника):
-на излив0,120,33
-на душевую сетку0,080,2
Смесители для душа0,08
Примечание — Расходы воды при рабочем давлении 0,3 МПа являются справочными

Смесители. Типы и основные размеры

Регулируется ГОСТ 25809-96 Смесители и краны водоразборные. Типы и основные размеры

3.3 Форма и конструкция корпусов смесителей и кранов, переключателей воды, изливов, аэраторов, душевых трубок, шлангов, душевых сеток, щеток, маховичков вентильных головок или рукояток, деталей присоединения смесителей и кранов к сетям холодной и горячей воды, крепления душевых сеток к стене или на корпусе смесителя настоящим стандартом не регламентируются, а определяются рабочими чертежами.

3.4 Настенные смесители изготовляют с расстоянием между центрами штуцеров для присоединения патрубков подвода воды, равным 100 и 150 мм, в соответствии с заказами потребителей.

3.5 Изливы смесителей и кранов изготавливают с аэратором, струевыпрямителем или развальцованным носиком.

3.9 Размер резьбы накидных гаек и штуцеров для присоединения душевых трубок и шлангов должен быть G =1/2-В, а поворотных изливов — G 3/4-В.

3.10 Размер резьбы узла присоединения душевой сетки к душевой трубке и трубке рукоятки гибкого шланга должен быть G 1/2-B.

3.12 Смесители и краны центральные набортные должны иметь размер корпуса, обеспечивающий их монтаж на отверстии мойки, раковины, умывальника или рукомойника диаметром 34 мм.

3.13 Гибкие подводки центральных и набортных смесителей должны обеспечивать удобство монтажа (гибку без применения дополнительного инструмента).

3.14 Патрубки для присоединения настенных смесителей к сетям холодной и горячей воды должны иметь эксцентриситет не менее 3 мм и внутренние реборды или наружные лыски для завинчивания их в муфту или угольник.

3.15 Конструкция смесителей к водогрейным колонкам должна исключать возможность повышения давления в водяном баке колонки выше 0,1 МПа.

3.18 Время действия порционных полуавтоматических смесителей и кранов не должно превышать 60 с.

Источник

Выбор способа установки с учетом высоты

Как правило, смеситель монтируют к стене, что считается классической и распространенной методикой.

Технология позволяет сэкономить место в малогабаритных помещениях. На практике существует три варианта крепления.

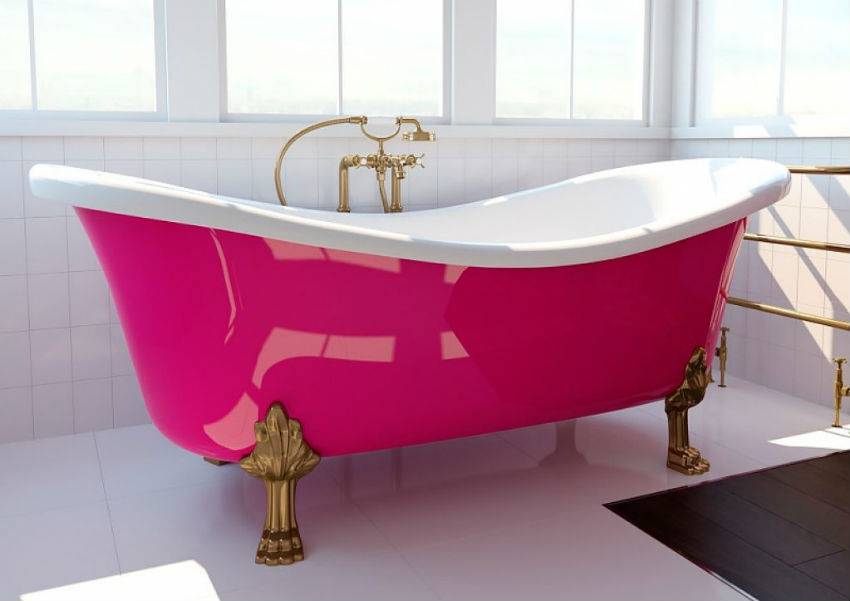

Установка на борт чаши

Способ имеет массу преимуществ: удобная эксплуатация, купель быстрее наполняется, не разбрызгивается вода, душевой шланг замаскирован.

Кроме того, фиксация на чаше позволяет использовать разнообразные возможности для создания выбранного интерьера.

Расстояние от уровня пола здесь зависит от высоты самой ванны, пьедестала, особенностей конструкции.

Но кран работает только для купели, на раковину придется фиксировать еще один прибор.

Установка на стойке

Оригинальная и многофункциональная конструкция, позволяющая придерживаться выбранного дизайна. Может иметь одну или две опоры.

Первый вариант подразумевает два внутренних трубопровода, для второй модели шланги подключаются по отдельности.

Высота приспособления может достигать от 700 мм до 1500 мм. Излив, вентили, регуляторы, фиксатор для лейки размещены в верхней части устройства.

Обычно подобные модели оснащены всеми современными аксессуарами:

  • термостатом;
  • тропической системой;
  • верхним душем.

Стойка снабжается небольшими полочками для бритвенных принадлежностей, косметических и гигиенических средств. Единственный недостаток – высокая стоимость.

Установка на стене

Крепление крана можно выполнить только в том случае, когда трубы вмурованы в поверхности и заранее подведены к месту подключения.

Ванна должна плотно прилегать к основаниям, иначе вода будет разбрызгиваться, и стекать на пол.

Оптимально размещать фурнитуру на расстоянии 200-250 мм от уровня пола, но следует учесть, что для использования с раковиной должен быть достаточно длинный гусак.

Имеет значение шаг между умывальником и купелью.

Еще один вариант – врезка смесителя в трубы.

Коммуникации могут играть роль дополнительных элементов дизайна, особенно, если они изготовлены из однотипного материала или выкрашены одинаковой краской.

Монтаж несложный, при соблюдении технологий и точных расчетов его можно осуществить самостоятельно.

Важное условие состоит в том, что трубы должны быть размещены на необходимой высоте

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
