Двери купе своими руками: как установить и собрать двери +50 фото

Советы по экономии

Установка откатных дверей должна осуществляться на качественные роликовые каретки. Несмотря на высокую стоимость механизмов, они существенно экономят деньги в будущем. Дешевые ролики быстро выходят из строя при частой эксплуатации, их необходимо менять. Качественные каретки прослужат долго.

Дешевле всего сделать дверное полотно из простого или ламинированного ДСП, МДФ. Данный материал можно задекорировать на свой вкус. Это можно сделать с помощью лака, краски, самоклеящейся пленки, обоев или любым другим способом.

Для деревянных дверей следует выбирать материал, просушенный в специальных шкафах. В противном случае конструкция может деформироваться в первые месяцы эксплуатации, тогда придется переделывать раму.

Преимущества и недостатки раздвижных дверей

Прежде, чем начать изготовление дверей-купе, необходимо внимательно изучить все достоинства и недостатки подобных конструкций. Стоит учитывать, что раздвижные двери тоже подходят далеко не во всех случаях.

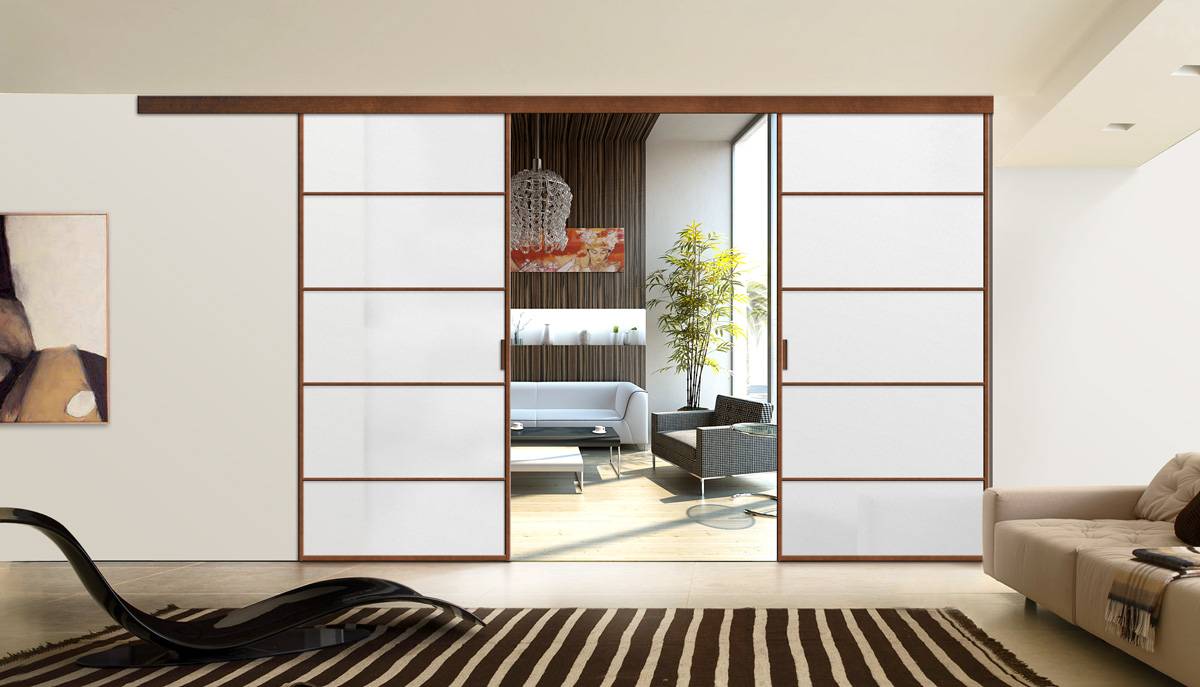

Межкомнатные двери-купе могут быть невероятно эстетичными

Следует выделить такие преимущества дверей-купе:

такие двери по сравнению с любыми распашными моделями занимают минимальное пространство;
открыть и закрыть полотна можно без особых усилий, с такими действиями даже справиться ребенок;
даже если в комнате будет сквозняк, то дверь точно не захлопнется и не откроется от него;
это лучший способ поделить помещение на несколько зон, ведь в качестве декоративных перегородок часто используют и стеклянные полотна;
некоторые конструкции дверей не предусматривают наличия порога, поэтому такой вариант подходит, если в квартире живут инвалиды или пожилые люди;
конструкция отлично подойдет для любого помещения, в том числе для ванной комнаты, кухни, спальни;
при наличии дополнительных средств можно установить механизм автоматического открывания дверей.
Установка такой конструкции позволяет визуально расширить стену

Тем не менее, необходимо отметить и недостатки, из-за которых некоторые люди отказываются устанавливать межкомнатные двери-купе:

если полотно двигается вдоль стены, то около нее невозможно поставить мебель (получается, что конструкция скрадывает полезное пространство);
часто наблюдается плохая шумоизоляция от посторонних звуков — это обусловлено тем, что между полотном и коробкой остаются зазоры;
из-за таких дверей в помещении хуже сохраняется тепло;
себестоимость установки раздвижных дверей будет значительно выше по сравнению со стандартным вариантом;
в случае покупки бюджетных комплектующих дверь уже через несколько месяцев может выйти из строя;
если вы собираетесь установить двери купе с двумя створками, то справиться с таким процессом будет сложнее, ведь эти части следует идеально подогнать друг под друга, поэтому придется привлекать к работе профессионального мастера.

Видео – Установка раздвижных дверей в тонких перекрытиях

Только в случае правильной сборки вы сможете оценить удобство использования раздвижных дверей, поэтому при самостоятельном монтаже необходимо внимательно делать замеры. Даже незначительные отклонения приведут к тому, что конструкция не будет правильно функционировать. Проводить работы нужно неторопливо и аккуратно, тогда результат точно порадует всех домочадцев.

Фотоотчет о сборке

Сначала все профиля нарезаются точно по рассчитанным размерам. Точность должна быть идеальной. Рез — строго перпендикулярный, под 90°. В профилях-ручках сверлятся отверстия под установку роликов и крепежных элементов.

Отверстия делают сквозные двух диаметров. Точный размер зависит от габаритов купленного крепежа, но в основном размеров два: 4 мм и 6 мм, а также 6 мм и 10 мм.

Как сверлить отверстия

Вверху делают одно такое отверстие, центр которого находится на расстоянии 7 мм от края профиля, внизу отверстий два — первое на расстоянии 7 мм от края, второе — отступив от среза профиля 42 мм.

Отверстия внизу боковых профилей

При сборке в первую очередь собираются все части наполнения. Сначала, если есть стекло или зеркало, по периметру устанавливается уплотнительная резина. Она просто нажатием пальца надевается на торец детали. По краям уплотнитель срезают, надевают впритык, но без нахлеста на следующую сторону.

Уплотнитель на зеркале

На зеркала с задней стороны клеят защитную пленку. Можно использовать обычную самоклейку. Эта пленка не даст осколкам рассыпаться, если зеркало разобьется.

Если створка составная, ее собираем при помощи соединительных профилей. Части наполнения просто вставляются с усилием в профиль. Иногда может потребоваться значительное усилие. Можно пристукнуть по торцу тыльной стороной ладони или использовать для этого резиновую киянку.

Просто вставьте в пазы профиля части наполнения и пристукните по торцу

Когда створка собрана, по тому же принципу верху и внизу устанавливаются соответствующие профиля.

Установлен верхний профиль

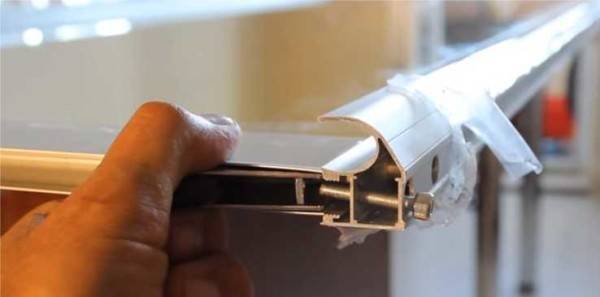

Затем наступает время установки боковых профилей-ручек. Все аналогично: загоняете наполнение в паз, следите, чтобы вошло до упора по всей длине без перекосов. Когда рамка собрана, необходимо ее стянуть крепежом. Начинаем с верху. Берете крепеж, вставляете в просверленное ранее отверстие. Если расстояние отмеряли точно, винт попадает в бороздку верхней поперечины.

Если просверлено верно

Затягиваем соединение при помощи ключа-шестигранника. Слегка не докрутив до упора, между головкой шурупа и перемычкой профиля вставляем верхние ролики, потом дотягиваем винт.

Вставляем верхние ролики

Ту же операцию повторяем с другой стороны. Затем переходим вниз. Тут крепеж устанавливается в верхнее отверстие. Просто затягиваем до упора. Аналогично повторяем с другой стороны.

Устанавливаем крепеж снизу

Далее устанавливаем нижний ролики. Упорную пластинку заводим в паз, прижимаем.

Установка нижнего ролика — пластину заводим в профиль

Пружину поджимаем, заправляя корпус ролика внутрь. В отверстие вставляем винт, стараясь попасть в гнездо, затягиваем шестигранником. Он может понадобиться другого размера — чуть меньше, чем остальные — так как этот винт обычно тоньше и длиннее.

Поджали ролик, вставили винт

Затягивать его до упора не нужно. Так, чтобы зашел в пластину на полсантиметра или около того. Затем при установке двери и регулировке ее хода этим винтом регулируется положение створки — угол приподнимается или опускается.

Закручиваем винт, фиксирующий ролик

Если нажать на колесо ролика, он уйдет в корпус, затем возвратиться за счет упругости пружины. Этот нехитрый механизм обеспечивает плавность хода двери для шкафа купе.

Сначала прикручивают верхнюю направляющую. Она крепится или к потолку, или к верхней части шкафа. Расстояние от полок — не менее 100 мм, иначе двери будут задевать полки, вещи, плечики.

Прикручиваем верхнюю направляющую

В нижнюю направляющую с боков в пазы вставляем пружины-отбойники. Они будут ограничивать ход двери. Количество пружин равно количеству створок, устанавливаются они с обоих концов.

Стопоры для дверей

Вставляем пружины-ограничители хода

Если лазерного уровня нет, чтобы не мучатся с отвесами, для начала можно нижнюю направляющую просто уложить, пока не закрепляя. Затем установить одно полотно, заведя его верхние ролики в верху, и установив нижние в нужную бороздку. Таким образом двери будут связывать верхнюю и нижнюю направляющие.

Выставив створку вертикально, автоматически выставите нижнюю направляющую

Выставив полотно строго вертикально, вы автоматически выставите и нижнюю направляющую. Ее останется только прикрутить. Только внимательно следите чтобы двери не сдвинулись.

Последнее, что остается сделать — приклеить по бокам приклеить шлегель. Это ворсистая самоклеящаяся полоса, которая смягчает удары створки о стенки шкафа (или просто о стены, если шкаф бескорпусный).

Последний штрих — наклейка шлегеля

На этом двери для шкафа купе установлены и готовы к работе. Еще раз процесс можете просмотреть в видео.

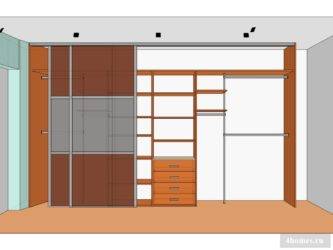

Двери для шкафа купе: рекомендованные размеры

Если говорить о жестких ограничениях по размерам дверей для шкафа-купе, то их нет. Сделать можно любые по длине и ширине. Но есть рекомендуемые параметры, определенные на основе опыта эксплуатации:

Минимальная ширина — 50 см. Ничто не мешает вам сделать полотно уже, но при движении оно будет перекашиваться, в результате может даже выскочить из направляющих.
Максимальная ширина створки — 110 см. При этом приходится прилагать значительные усилия для того, чтобы ее двигать.
Оптимальная ширина 60-90 см.
С завода профили приходят высотой 5,5 м, а в магазинах их обычно режут пополам. Так что есть реальная возможность сделать двери для шкафа купе требуемой высоты

При большой высоте вам только надо будет обратить внимание на жесткость профиля-ручки.
Количество створок дверей-купе выбирается исходя из оптимальной ширины. Выбирайте их так, чтобы они не блокировали доступ к наполнению шкафа.

Как установить раздвижные межкомнатные двери своими руками?

К монтажу раздвижных межкомнатных дверей приступают после выравнивания стен. В комнате должен быть чистовой пол и проверена вертикальность дверного проёма. Если напольное покрытие отсутствует, то при выполнении замеров учитывают его толщину.

Основной проблемой, как установить двери купе является сложность монтажа верхней балки и рельса. Рейлинг должен быть идеально выставлен по уровню и высоте, плотно прилегать к стене, надёжно зафиксирован анкерами.

До начала монтажных работ определяют, в какую сторону будет откатываться створка. Если изделия два, то предусматривают свободное пространство с обеих сторон проёма.

Инструкция по установке раздвижной двери состоит из пунктов:

монтаж бруса;
крепление рельса;
сборка механизма и навешивание полотна;
установка фурнитуры;
декоративная отделка проёма.

Монтаж бруса

Начало монтажа дверей купе предусматривает нанесение разметки на стену для верхнего бруса. Створку плотно прислоняют к проёму. С учётом ширины рельса и зазора 5 мм на стене отмечают границу расположения балки. Полотно отставляют в сторону. По отметке проводят горизонтальную линию.

Для открывающейся вправо створки брус располагают так, чтобы его середина находилась над правой частью коробки. По уровню выставляют горизонтальность. В брусе и стене просверливают отверстия и делают надёжное крепление анкерами верхней балки.

Монтаж направляющей

При монтаже сдвижных дверей верхний рельс прикручивают саморезами к нижней плоскости бруса. Для удобства его можно закрепить к балке заранее. После фиксации в рельс вставляют ролики и прогоняют для проверки беспрепятственного скольжения.

Если монтаж межкомнатной двери купе предусматривает нижнее крепление, то установку направляющей выполняют тремя способами:

В напольном покрытии вырезают паз. Внутрь погружают нижний рельс для роликов.
Направляющую фиксируют сверху к напольному покрытию без вырезки паза. С обеих сторон закрывают порогом.
Направляющую устанавливают на торец нижней части створки внутрь заранее прорезанного паза.

Третий способ подходит, если вместо нижних роликов используется направляющий нож, который просто придерживает открывающееся полотно. Элемент фиксируют к напольному покрытию.

Как собрать раздвижные двери?

Начинают сборку раздвижной двери с установки роликов. Расположение выбирают, руководствуясь инструкцией производителя. Ролики могут устанавливаться с отступом от края 1/6 ширины створки или непосредственно на краю. Во втором варианте отступ образуют монтажные пластины.

На торце отмечают карандашом место для роликов. Можно предварительно просверлить отверстия для свободного входа метизов. Монтажные пластины прикручивают саморезами длиной не менее 70 мм. В них вставляют резьбовые опоры, боковые крышки. На резьбу штырей накручивают платформу роликов.

Если у раздвижных дверей на роликах снизу будет установлен направляющий нож, то в торце полотна делают паз на 2 мм шире его толщины. Сам рельс можно даже не устанавливать. Глубина обычно составляет от 10 до 18 мм. Паз выбирают не на всю ширину торца полотна, а оставляют на краях участок без прорези около 10 мм. Это будут ограничители.

По окончании сборки механизма приступают к установке сдвижной двери своими руками на подготовленные направляющие. Изделие прокатывают по рельсу для проверки хода.

Монтаж фурнитуры

Финалом установки откатной двери своими руками является монтаж фурнитуры. Все элементы удобней крепить до навешивания полотна. Сначала нужно установить в полозья ограничитель для двери – резиновый амортизатор. Створку ещё раз проверяют на свободный ход, отмечают места для ручек и замка и снимают полотно с направляющей.

Для фурнитуры вырезают пазы. Вырубку древесины обычно выполняют стамеской. Частично помогает высверливание. После монтажа ручек и замка створку обратно навешивают на направляющую.

Отделка проёма

По окончании установки навесных дверей приступают к декорированию проёма доборами и наличниками. Элементы придают завершённый вид конструкции. Для того чтобы скрыть механизм, к брусу крепят доборную доску.

Необходимые комплектующие

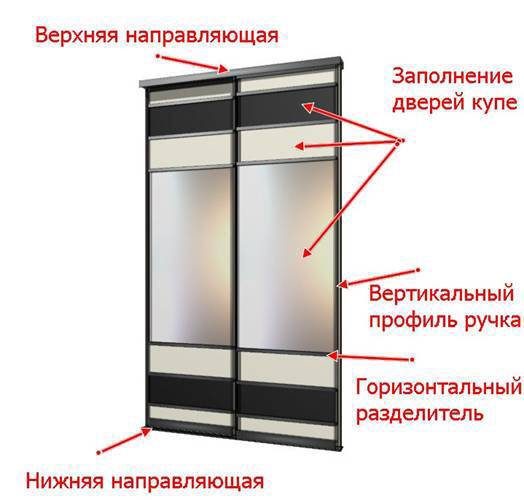

Дверь-купе, как и любая другая конструкция, состоит из специальных элементов. Для того чтобы её установить, необходимо приобрести комплектующие детали. Выбор необходимых деталей зависит от типа раздвижной системы и вида дверного полотна. Дверное полотно может быть цельным и состоять из одного материала, а может состоять из нескольких материалов. Вне зависимости от использованных материалов любое сборное полотно (створка) состоит из разных по размеру и предназначению профилей. Рамка имеет верхний, нижний, два боковых и промежуточный (количество зависит от составных частей) профили.

Верхний горизонтальный профиль состоит из двух пазов. Нижняя часть паза удерживает материал, а верхняя с круглой канавкой предназначена для вкручивания самореза удерживающего вертикальный профиль двери. Нижний горизонтальный профиль, как и верхний, состоит из двух пазов, но нижняя часть его имеет более длинные боковые стенки, предназначенные для скрытия роликов.

Горизонтальный промежуточный профиль состоит из двух одинаковых пазов. Его используют в качестве связующего звена между материалами. Вертикальные профили выполняют не только поддерживающую функцию и имеют специальный паз для поддержания материала, но и необходимы для приведения в движение створки. Данный элемент выполнен в форме ручки и имеет различные модификации.

Для приведения в движение створки нужен комплект направляющих и ролики. Для поддержания направления движения створки используются пара ассиметричных роликов, устанавливаемых в верхней части створки и располагающихся по разным концам рамы. В нижней части аналогичным образом устанавливается пара роликов. Они являются основной движущей силой, именно на них приходится вес всех используемых материалов.

Без направляющих невозможно движение створок. Их, как правило, в комплекте две штуки: верхняя и нижняя. Они отличаются по форме и предназначению. Строение верхнего профиля зависит от вида системы. Если используется верхняя опорная раздвижная система, то используется закрытый профиль, состоящий из одного паза. Но чаще всего для установки двери купе используется нижняя опорная система и поэтому форма профиля имеет несколько иной вид.

Он состоит из двух одинаковых по форме и глубине пазов. Благодаря ему дверь движется в заданном направлении. Нижняя направляющая предназначена для движения роликов и представляет собой профиль, состоящий из 3-х пазов. Для каждой пары роликов предназначается свой паз (узкий). Средний широкий паз выполняет разделительную функцию.

Какие материалы и инструменты понадобятся для монтажа дверей?

Для изготовления межкомнатных дверей в домашних условиях в кладовку используют разные материалы. Чаще всего отдают предпочтение обычной ДСП зарубежного или отечественного производства. Тем, кто любит изящные решения, следует выбирать стекло. Оба материала можно совместить в одной конструкции и получить интересный вариант исполнения. Зеркало также часто применяется при создании японских дверей для гардеробов, которое можно декорировать и обклеить.

Определившись с материалом изготовления, следует подготовить необходимые инструменты:

рулетку;
карандаш;
отвес;
шуруповерт;
уровень;
ручной фрезерный станок (стамеску);
саморезы, дюбель-гвозди;
перфоратор, дрель;
лобзик;
шестигранник;
сверла для дерева, бетона.

Набор инструментов и оборудования во многом зависит от того, какой механизм и материал выбран для создания и производства межкомнатных двухстворчатых дверей купе.

Также понадобятся:

Дверная фурнитура, крепежные элементы.
Анкера для прикрепления к стене бруса.
Дверная коробка, доборы и наличники. Коробка – это рама, которая обрамляет проем, и к ней примыкает полотно двери в закрытом состоянии. Доборы и наличники служат для декоративного оформления проема. Они скрывают крепежные детали.
Брус размерами 5х5 сантиметров. Он используется для закрепления направляющей на стене.

Если покупаются уже готовые входные и межкомнатные двери купе или современные перегородки, к ним в комплекте поставляется вся нужная фурнитура, раздвижные и крепежные элементы. При изготовлении конструкции гкл своими руками, все эти детали придется дополнительно покупать. Продаются они в любом строительном магазине, на рынке по различным ценам. Рекомендуем ознакомиться со статьей про теплые полы под плитку своими руками.

Сборка заполнения двери купе

Сборку дверей купе рассмотрим на сложном варианте – изготовление комбинированной двери, в которой через горизонтальные разделители чередуются вставки из стекла и мдф.

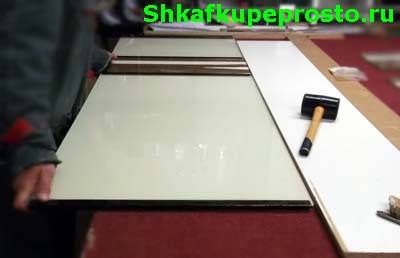

Сборку двери купе производить на ровной поверхности, желательно на большом столе. Обязательно необходимы упоры с торца и сбоку на столе для сборки.

Первой вставкой в двери купе, в нашем проекте, идет вставка из крашеного стекла. На оба торца стекла вставки надеваем силиконовый уплотнитель, причем его край должен не доходить примерно 10 мм до края.

Далее на стекло надеваем нижний соединительный профиль для двери купе. Если вставки и разделители рассчитаны правильно, то стекло должно торчать по бокам одинаково, примерно на 8 мм.


Рис. 13. Надеваем нижний соединительный профиль

Чтобы стекло плотнее вошло в паз профиля, аккуратно постучать резиновой киянкой.


Рис. 14. Аккуратно используем киянку для сборки двери купе

Далее на другой торец стекла надеваем профиль горизонтального разделителя. Сборку двери купе производим согласно эскизу, последовательно состыковываем вставки нашей двери. Заключительно устанавливаем верхний соединительный профиль.


Рис. 15. Сборка заполнения сложной комбинированной двери купе

Установка дверей

Ставят сначала дверь на внутренние рельсы. Вторую дверь устанавливают на внешнюю дорожку. Если откатных ограждений три, то два из них ставят роликами на внутренние дорожки, а третью дверь помещают на внешние рельсы. Можно сделать наоборот, но в первом варианте фасад шкафа купе будет выглядеть красивее.

Установку производят в следующем порядке:

дверь заводят горизонтальными роликами в проем верхней направляющей рейки
руками поджимают опорные ролики, подгибая пружины,
ролики устанавливают на нижнюю направляющую планку,
если наблюдаются нарушения правильности хода раздвижной системы, производят регулировку механизмов.

Как сделать дверь купе своими руками?

Прежде чем сделать дверь купе своими руками, необходимо убедиться, что поверхность, на которую будет осуществляться монтаж, ровная. В противном случае установка может осложниться, ведь конструкция не будет открываться и закрываться. Стяжка должна быть выполнена качественно и по уровню.

Согласно руководству по изготовлению, сначала монтируют направляющие. Верхнюю и нижнюю рельсы следует установить точно по длине и строго параллельно друг другу и поверхности. Поэтому во время монтажа необходимо использовать отвес или уровень нужной длины. Чтобы направляющие выглядели презентабельно, их следует делать одинаковой длины и размещать строго друг напротив друга.

Когда делается дверь-купе своими руками, пошаговая инструкция играет важную роль. Следующим шагом она предусматривает изготовление полотна. Для этого из листа ЛДСП вырезают створку необходимого размера. После выполнения разметки вырезают лист нужных размеров. По периметру полотно окантовывают алюминиевым профилем. Это придает дополнительную жесткость и прочность конструкции. Следующим монтируется ролик. Последними устанавливают ручки и замки.

Монтаж наполнения

Для установки перегородки межкомнатной двери требуются такие материалы:

каретка;
подвес резьбовой;
гайки и контргайки;
дверь;
захваты;
стопор.

Направляющие монтируются в углубление в полу, чтобы избежать порогов. Верхняя рельса устанавливается в доску, в которой предварительно делают паз. Верхний рельс монтируют на деревянный брус, который крепят к стене анкерными креплениями.

Как правильно сделать дверную коробку?

Можно сделать коробку из заготовок предыдущей лутки. Следует срезать все выступающие элементы болгаркой, затем набить МДФ или деревянную рейку для выравнивания фальца на коробке. Следующим шагом вырезают нужной ширины и длины доборные планки. Их установка облагородит внешний вид проема. Последним является крепление наличников.

Системы раздвижных дверей

Есть два типа механизмов: подвесные и рельсовые. Оба не идеальны. Кратко об их достоинствах и недостатках — ниже.

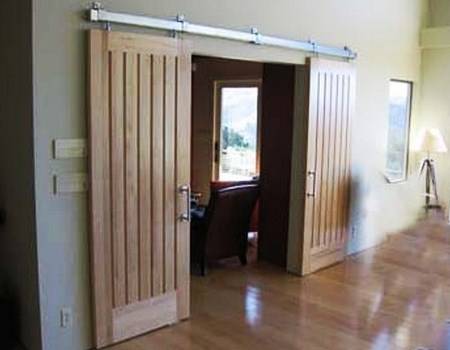

Подвесная система на верхней рельсе

Подвесной механизм — это несущая балка, к которой прикреплена направляющая с виде буквы «П» с загнутыми внутрь «ножками». По этой направляющей перемещаются ролики, к которым прикреплено дверное полотно. Если говорить техническими терминами, это подвесная дверь на верхней рельсе.

Принципиальное устройство раздвижных межкомнатных дверей на верхней рельсе

При установке такой двери, пол под дверью остается гладким, только справа и/или слева в дверном проеме устанавливается нижний ролик. Он скользит по пазу, сделанному в нижнем торце полотна. Необходим для того чтобы при движении она не отклонялась по вертикали. Такая конструкция — самая простая в установке. Монтаж очень прост и состоит из нескольких шагов:

закрепить верхнюю рельсу;
прикрутить роликовый механизм к верхнему торцу полотна,
закатить полотно в направляющую;
установить стопоры вверху (чтобы двери не вывалились);
открыв двери, в паз вставить нижний ролик, закрепить его на полу.
Одностворчатые межкомнатные сдвижные двери

Вот и все. Двери на роликах установлены. Но эта система, в таком виде, как на фото, имеет очень низкие характеристики по шумоизоляции. Они практически нулевые: просто перекрывается проход.

Рельсовые сдвижные двери

Этот тип дверей имеет две рельсы: верхнюю и нижнюю. Ролики тоже устанавливаются вверху и внизу. Благодаря такой конструкции система имеет высокую степень жесткости: ее можно шатать, и особого ущерба это не нанесет.

Рельсовые раздвижные двери

Минус рельсы в полу известен: сложность уборки. В пазы постоянно попадает мусор и пыль, приходится следить за их чистотой. Такой тип дверей чаще всего используется в шкафах, гардеробных. В качестве межкомнатных дверей их ставят, если в семье растут подвижные дети. Тогда безопасность важнее сложностей с уборкой.

Какие бывают варианты крепления?

В зависимости от типа конструкции различают следующие способы монтажа:

С двумя направляющими. Они фиксируются на потолке к деревянному брусу (который предварительно туда устанавливают) и снизу. Таким образом, полотно надежно фиксируется, благодаря чему перемещается плавно и без препятствий. Из недостатков можно выделить лишь то, что для нижнего профиля в полу придется заранее сделать углубление методом штробления. Если его не врезать в пол, то конструкция будет выглядеть неприглядно и сам профиль быстро придет в негодность. Кроме того, в нем часто скапливаются загрязнения.
Двери с двумя направляющими
С одной направляющей. Для полотен такого типа предусмотрены особые крепежи. Они устанавливаются в проеме, и передвигаются по профилю, который находится сверху. Дополнительную рельсу снизу не устанавливают, ведь обычно такие двери имеют небольшую массу.
