Как установить посудомоечную машину в готовую кухню

Подготовительные работы перед монтажом ПММ

Можно доверить монтаж ПММ специалистам. В этом случае не нужно беспокоиться о правильном порядке действий при встраивании или установке техники. За конечный результат также будут отвечать работники, установившие машину. Но если устройство монтируется своими руками, небесполезно иметь представление о подготовительных работах перед монтажом. Это касается выбора места под монтаж, а также подготовки инструментов и материалов, которые понадобятся при монтаже.

Выбор места с учётом габаритов

Как уже говорилось выше, встраиваемые ПММ должны соответствовать габаритам ниши, специально предназначенной для них, других вариантов тут нет, встраивать придётся именно в неё. Если это место неудачное, эксплуатировать установленный там аппарат затруднительно, придётся подумать о частичной переделке мебели, заказе какого-нибудь отдельного шкафа, чтобы вмонтировать в него ПММ, а то и о полной замене кухонного гарнитура. Классическим местом ниши для подобной техники являются окрестности мойки — там обычно не бывает проблем с подведением коммуникаций. Как встраивается посудомоечная машина в кухню, подробно разбирается ниже.

Отдельно стоящую посудомойку теоретически можно установить где угодно, но в реальности всегда имеются ограничения, связанные с возможностью подвести к ней коммуникации или удобством пользования. Чтобы правильно установить технику, следует для начала определить все возможные места её установки с учётом габаритов ПММ. Может так получиться, что желаемая модель просто не помещается в существующую конфигурацию кухни. Тут может быть два выхода — перепланировка кухни или приобретение более компактной модели, которая вписывается в существующую планировку. Проще всего определить место для настольной модели. Это любая ровная поверхность, до которой удобно дотягиваться, можно подвести воду, подсоединить сливную систему и подключить электричество.

Необходимые инструменты и материалы

Перед тем как установить посудомоечную машину в готовую кухню, необходимо подготовить соответствующие инструменты и материалы. Если предполагается установка компактной посудомоечной машины на столешницу, то можно обойтись небольшим набором инструментов, обычно всё, что нужно, всегда имеется под рукой. Возможно, понадобятся только отвёртка да пассатижи. Если же потребуется встроить посудомоечную машину в готовую кухню или установить полноразмерную отдельно стоящую модель, то инструментов понадобится побольше. Нередко в руководстве пользователя указывается, какие инструменты могут понадобиться для монтажа. На всякий случай полезно иметь под рукой следующий набор инструментов и материалов:

• шуруповёрт или дрель;
• отвёртки плоские и крестовые разного размера;
• молоток и зубило;
• пассатижи;
• нож;
• ножницы для металлопластиковых труб;
• разводной ключ;
• тройник и запорный кран (при необходимости) размера ¾ дюйма;
• ФУМ-лента и скотч.

Конечно, этот список в некоторых случаях может быть дополнен, точно определить заранее, сколько всего понадобится, затруднительно. Всё зависит от конкретных условий, особенностей и сложности монтажа.

Определяем место и рассчитываем габариты

Монтаж посудомоечной машины встраиваемого типа необходимо планировать сразу, вместе со всем интерьером кухни – это будет идеальный вариант. Поверьте на слово, гораздо сложнее найти место и установить встраиваемую машину уже в готовую кухню, поэтому, чем раньше вы задумаетесь о необходимости установить посудомойку, тем лучше. Распланируйте заранее и нарисуйте эскиз своей будущей кухни. Постарайтесь учесть расположение и размеры всей бытовой техники.

Кроме этого, изобразите на эскизе место расположения всех электрических и водопроводных коммуникаций. В этом случае каждая розетка, каждый отвод трубы будет на своем месте и не помешает в дальнейшем установить предметы бытовой техники. Пример эскиза кухни вы можете увидеть на картинке ниже.

Некоторые полагают, что прежде чем заказывать мебель на кухню, нужно купить предметы бытовой техники, а уж затем, ориентируясь на их размеры делать чертеж будущего гарнитура. Нельзя сказать, что это неправильный подход, скорее неудобный и дорогой.

1. Во-первых, чтобы купить всю технику сразу, нужно сразу много денег, а еще потом, почти сразу оплачивать кухонную мебель.
2. Во-вторых, купленную технику нужно будет где-то хранить, пока будет сформирован интерьер кухни, а это может занять несколько месяцев.
3. В-третьих, даже если вы купите технику заранее, это также не дает гарантий, что мебельщики, которые будут делать гарнитур, не просчитаются где-нибудь в размерах.

В общем, специалисты говорят так, присмотрите сначала модель встраиваемой посудомоечной машины в торговой точке, измерьте ее точные размеры, также поступите и с остальной встраиваемой и не встраиваемой техникой. Далее все размеры вместе с эскизом передайте мебельщикам, если они где-то просчитаются, то этот недостаток можно будет попытаться исправить покупкой менее габаритной техники. В отношении встраиваемой посудомоечной машины делайте расчеты так.

• Например, встраиваемая посудомоечная машина имеет размеры ШхВхГ 450х820х550 мм.
• Вы должны будете отделить место под шкаф, в который будет производиться монтаж, с учетом толщины материала.
• Также нужно оставить зазор между стенками посудомойки и стенками шкафа минимум 5 мм.

В итоге, например, толщина материала составляет в совокупности (с двух сторон) 20 мм, плюс 5 мм зазор (с двух сторон), значит, прибавляем к ширине 450+30=480 мм – это окончательная ширина шкафа с посудомоечной машиной. По высоте зазор оставляем только сверху, но учитываем высоту ножек. То есть высота ножек 60 мм, прибавляем совокупную толщину материала 20 мм и зазор 5 мм, получаем 820+60+20+5=905 мм – минимальная высота шкафа с посудомоечной машиной.

Рассчитывая глубину посудомоечной машины, необходимо оставить место для шлангов и электрического провода, где-то 80-100 мм, задней стенки у шкафа может не быть, поэтому толщину материала включать в расчет не нужно. Получаем 550 мм+100 мм=650 мм. В итоге размеры шкафа со встроенной посудомоечной машиной будут минимум ШхВхГ 480х905х650 мм. Успешное подключение и установка «посудомойки» целиком и полностью зависит от того насколько правильно вы все рассчитаете.

Готовим инструменты и комплектующие

Перед подключением посудомоечной машины своими руками, необходимо подготовить инструменты и комплектующие. Состав этих инструментов и комплектующих будет зависеть от особенностей кухонного гарнитура, удаления коммуникаций и прочих факторов. Лучше всего подбирать все что нужно, непосредственно перед установкой «посудомойки», когда есть четкий план, готовый эскиз и частично сформированный интерьер. Примерно могут потребоваться следующие инструменты:

1. небольшой разводной ключ;
2. плоская и крестовая отвертки;
3. рулетка (лучше лазерная);
4. плоскогубцы;
5. перфоратор;
6. шуруповерт;
7. зубило.

Как видите список небольшой. Действительно для установки «посудомойки» особых инструментов не нужно, а вот комплектующих может понадобиться довольно много.

• Европейские розетки.
• Подрозетники.
• Медный двухмиллиметровый кабель с тремя жилами.
• Тройник для металлопластиковой водопроводной трубы.
• Фумка типа «Тангит».
• Кран на заливной шланг.
• Дифавтомат.
• Комплект резиновых прокладок.
• Сифон с как минимум двумя выходами для сливных шлангов.
• Комплект пластиковых хомутов.

Розетки, дифавтомат и провод потребуется в том случае, если вы будете готовить электрические коммуникации для кухонных приборов. Розетки берите как можно более качественные, с защитой от влаги. О том как выбрать правильную розетку читайте в статье Как выбрать и провести розетку для стиральной машины. Хотя в данном тексте речь идет о розетках для стиральных машин, особенности выбора розетки для посудомоечных машин абсолютно идентичны.

Как установить посудомойку на кухне

Есть два варианта установки ПММ: в готовую кухню либо в заранее отведенное место в кухонном гарнитуре. Посудомоечные машины различаются по типу и габаритам:

Компактная. Вмещает от 3 до 5 комплектов посуды. Размеры 50х60х50 см. Устанавливается на столешницу или под раковину.

Узкая. Ширина 45 см, вместительность от 6 до 10 комплектов. Может быть полно- и частичновстраиваемой.

Полноразмерная. Габариты 65х65х90 см, вмещает от 10 до 15 наборов посуды. Может быть встроенной и отдельностоящей.

Обычно производители в любом кухонном гарнитуре предусматривают место для размещения техники. Для этого берутся размеры узкой посудомойки, к ним добавляется 5-10 см со всех сторон. Если в вашем комплекте нет специального шкафа, тогда лучше подобрать отдельностоящую машину. Установить ее можно в любом удобном месте, даже между тумбами.

Кстати, для ценителей красивой, экологичной и статусной мебели существуют готовые интерьеры под старину с использованием натурального дерева, созданные по собственным авторским проектам.Если вы заранее подготовили чертежи для размещения посудомойки Samsung, Miele или другой марки, проблем с установкой не возникнет. В противном случае, для встраивания подбирайте тумбу недалеко от мойки. Учитывайте, что расстояние от корпуса ПММ до задней стенки должно быть не менее 5 см для нормальной вентиляции.

Если у вас небольшая семья, а площадь кухни не позволяет установить полногабаритную модель, выбирайте настольный вариант. Поставить ее можно под мойку, а правила подключения не отличаются от других моделей.

Этапы установки

Подходить к вопросу установки ПММ, то есть посудомоечной машины, следует предельно ответственно. Это серьезная задача, с которой справится не каждый.

Всю процедуру можно условно разбить на несколько последовательных этапов. Работа состоит из:

Полезные советы при выборе и монтаже ПММ

• Прежде чем покупать встраиваемую технику, измеряйте размеры кухонного шкафа.
• Ножки посудомойки могут регулироваться по высоте. Используйте уровень для ровного размещения машины. Некоторые модели Hotpoint Ariston, Whirlpool очень чувствительны к наклону даже в 2 градуса. Это может сказаться на их дальнейшей работе.
• Монтируйте машину вблизи раковины. Так будет легче подключить слив и воду без необходимости наращивать шланги. Специалисты заявляют, что удлинение шлангов может привести к протечке, а также создаст большую нагрузку на сливной насос.

При встраивании в мебель установите под столешницу металлическую пластину, которая защитит дерево от пара. Во встраиваемых моделях пластина идет в комплекте.

Коммуникации для подключения

Для работы машине требуется три внешних источника:

• электроэнергия — должна поступать от электрической сети дома на ближайшую к машине розетку;
• чистая холодная вода — недалеко должна быть водопроводная труба, предусматривающая резьбовое соединение;
• Канализационная система — для слива грязной воды неподалеку должны находиться канализационные трубы с возможностью подключения дополнительной точки слива.

Выбираем место

Решая, как встроить посудомойку, необходимо соблюдать основное условие при установке — обеспечение свободного доступа ко всем коммуникациям. При этом электрическая розетка, водопроводная труба (желательно с краником для подключения) и сливной канализационный патрубок должны находится к машине как можно ближе. Практически в каждой кухне этому условию удовлетворяет место в шкафчике около мойки.

Заранее проведите нужные для функционирования коммуникации

Переделка кухонного шкафчика

Здесь возможны два варианта — шкафчик отдельно стоящий или вмонтирован в общую кухонную столешницу. Перед тем, как встроить посудомойку, предположим, что посудомоечная машина точно подходит под размер шкафчика по ширине и высоте, поэтому переделка должна быть минимальной.

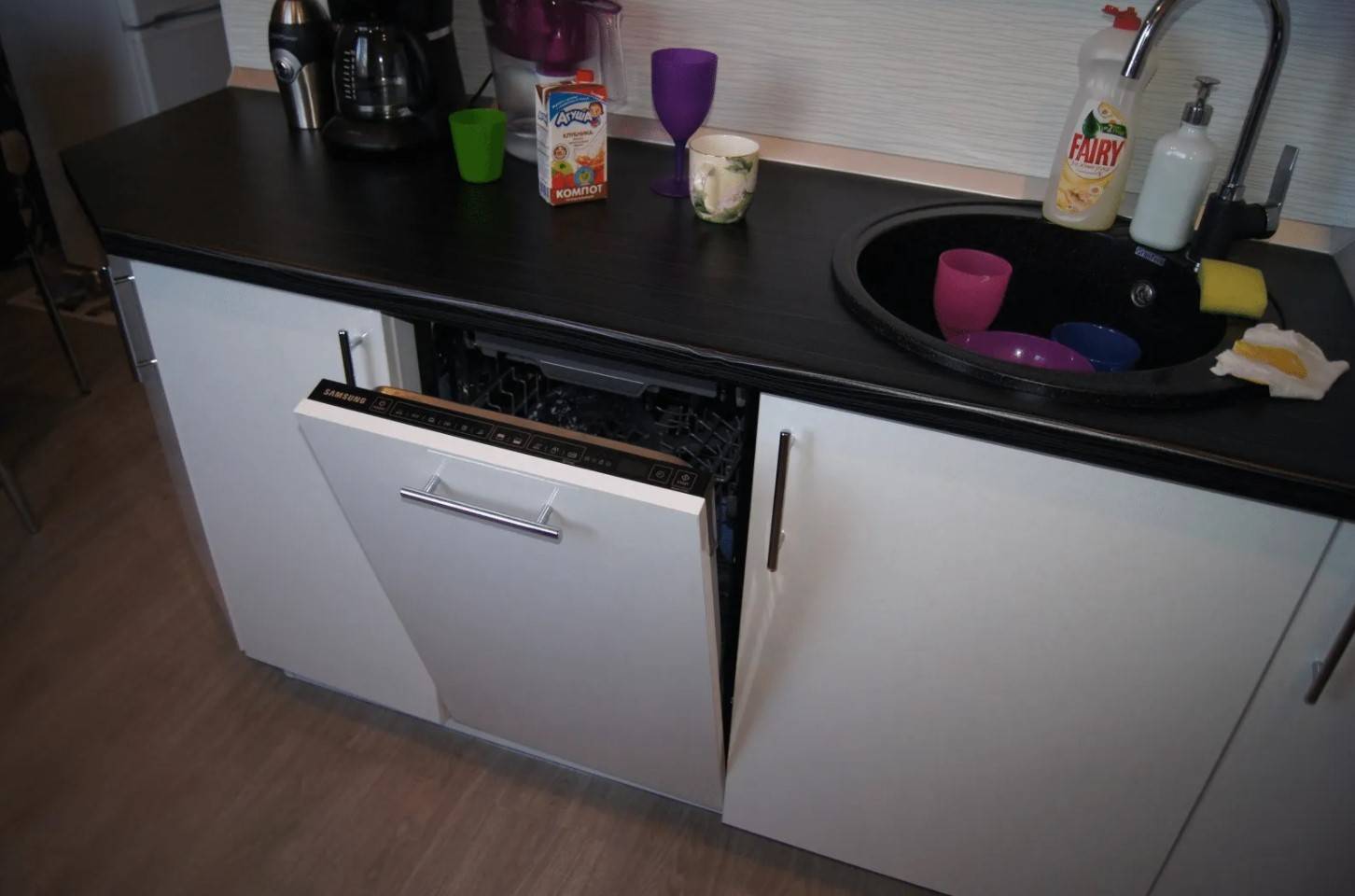

Пример шкафа с посудомоечной машиной и лицевой панелью

Советы специалистов по выбору и установке посудомоечных машин

Эксперты рекомендуют:

обращать внимание не только на технические характеристики техники, но и на марку. Наиболее надежными считаются продукты немецких компаний

Самые известные и популярные бренды – Bosh, Siemens. Судя по отзывам как специалистов, так и пользователей, машины этих производителей зарекомендовали себя с самой лучшей стороны;
производить первую проверку сразу после доставки. Лучше выявить неисправность при сотрудниках фирмы, чем потом проходить муторную процедуру возврата товара по гарантии;
предоставить установку фасада и электрических элементов профессионалам;
устанавливать машину в нишу соответствующего размера во избежание вибрации.

Лучшее место для посудомойки

Лучшее место для размещения посудомоечной машины (далее также – посудомойки, ПММ) – на кухне. Определиться с тем, в каком месте техника будет стоять, нужно до ее приобретения. Многое зависит от того, установлена ли на кухне мебель и есть ли в ней свободный проем, чтобы встроить посудомойку.

Производители выпускают два типа посудомоечных машин: встраиваемые в кухонную мебель и стоящие отдельно. Встраиваемые ПММ бывают трех видов (далее Ш – ширина, В – высота, Г – глубина):

• полноразмерные – Ш 54-60 см, В 80-86 см, Г 54-63 см;
• узкие – Ш 44-45 см, В 80-86 см, Г 54-63 см;
• компактные – Ш 40 см, В 44 см, Г 50 см.

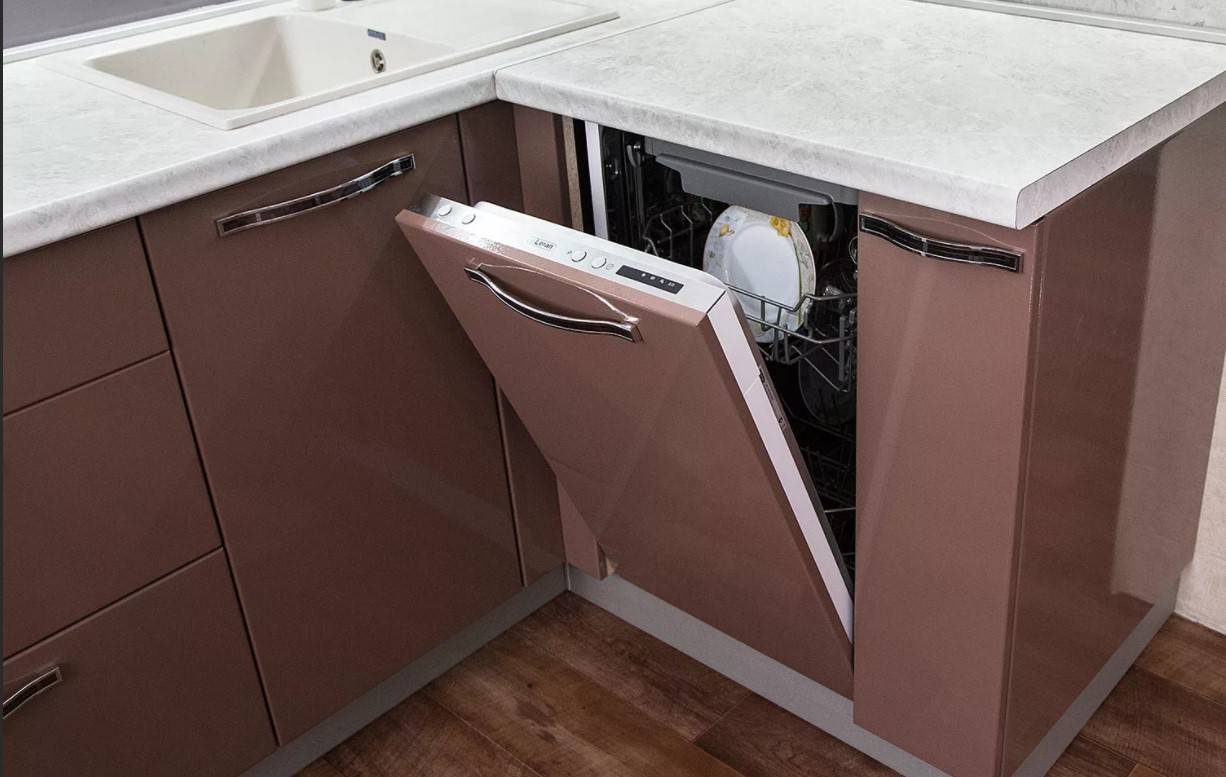

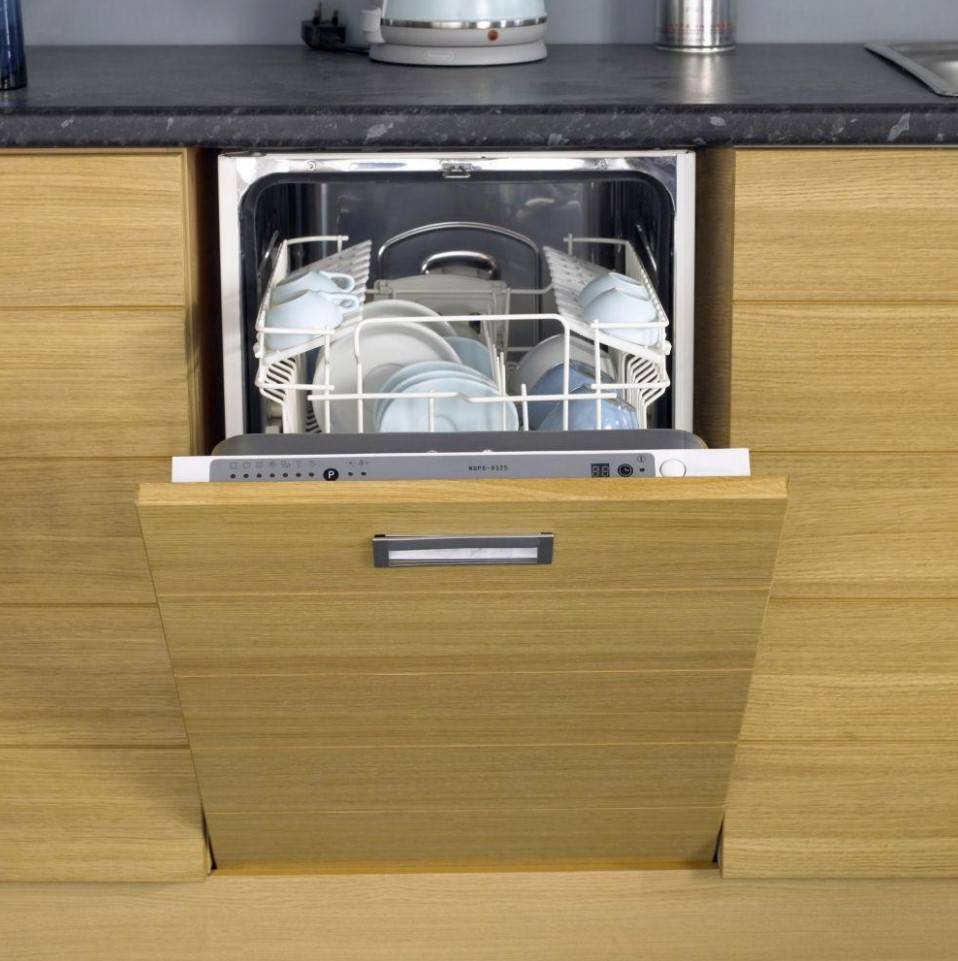

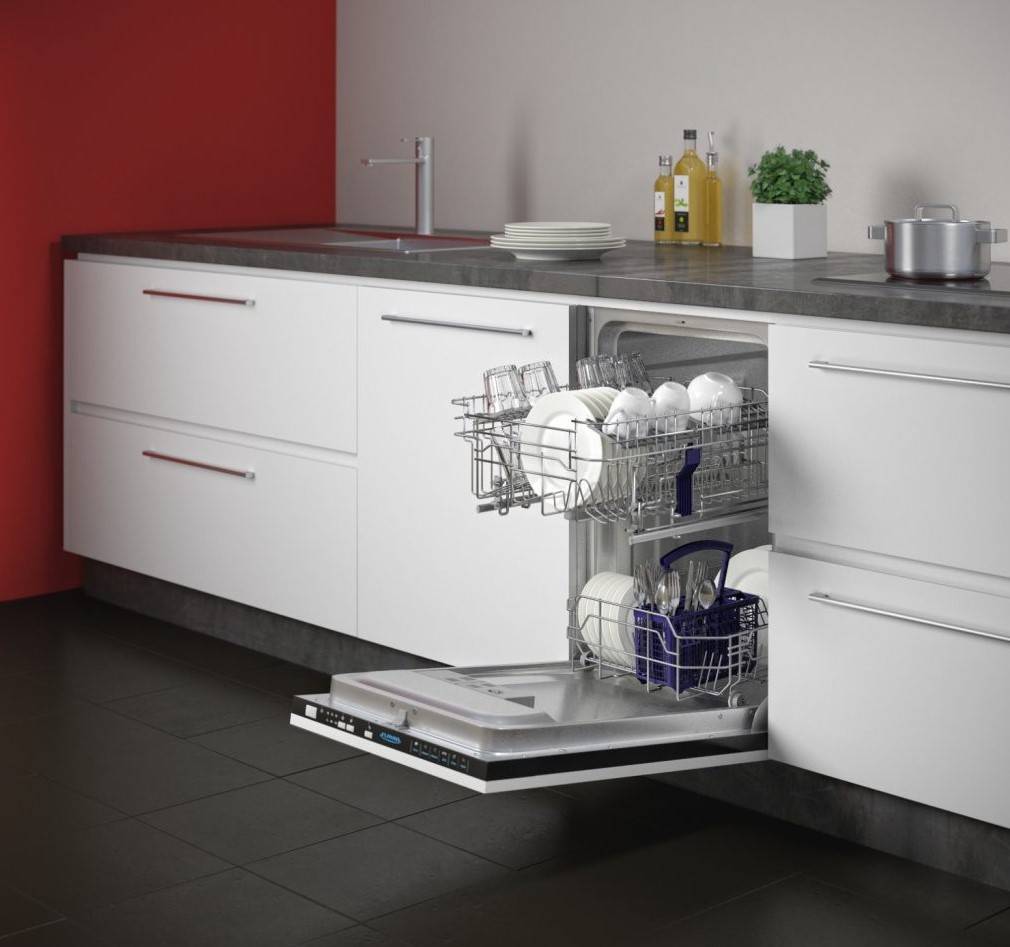

Полностью встраиваемая узкая посудомоечная машина «Бош»

Встраиваемые ПММ делятся на две категории: полностью и частично встраиваемые. У первых панель управления располагается в торце дверцы и полностью закрывается фасадом мебели. Дверцы частично встраиваемых посудомоек можно закрыть декором частично, так как управляющая панель и ручка располагаются снаружи.

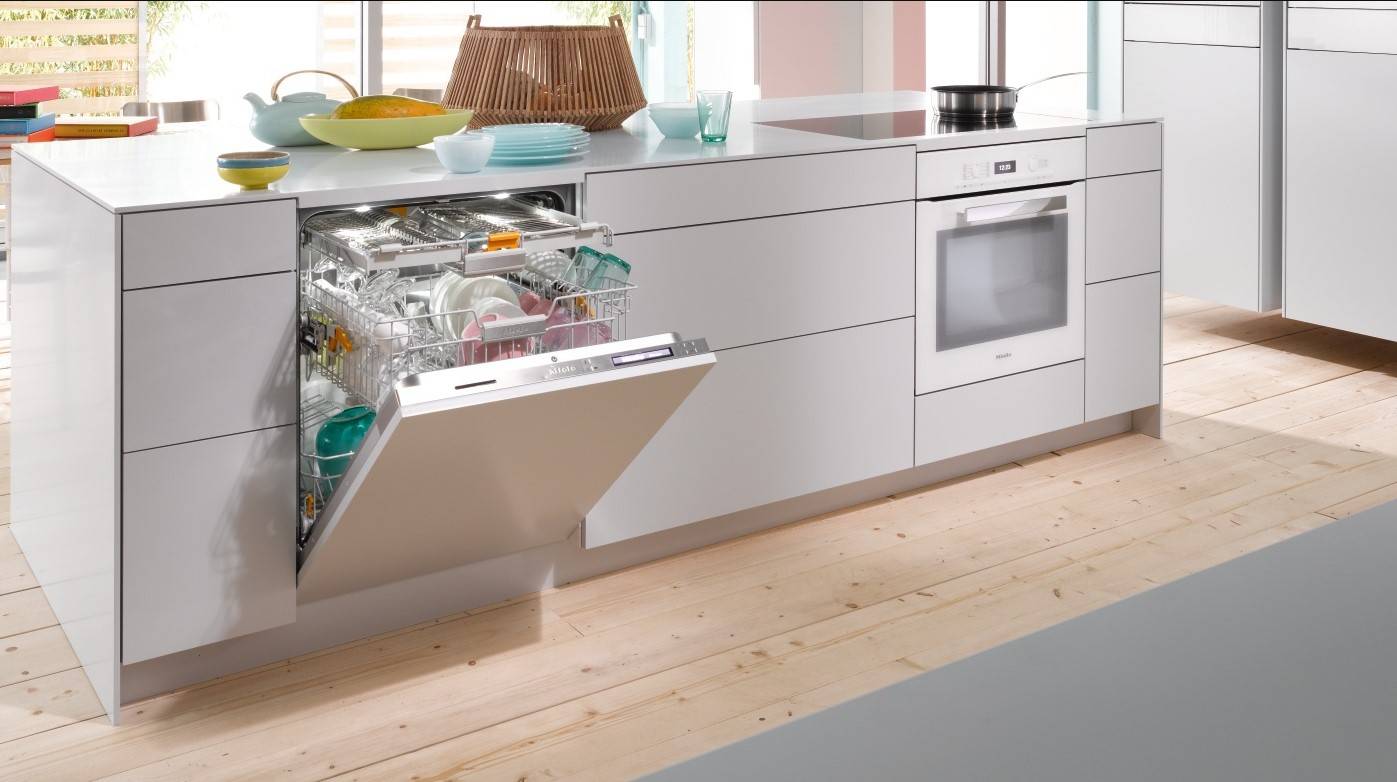

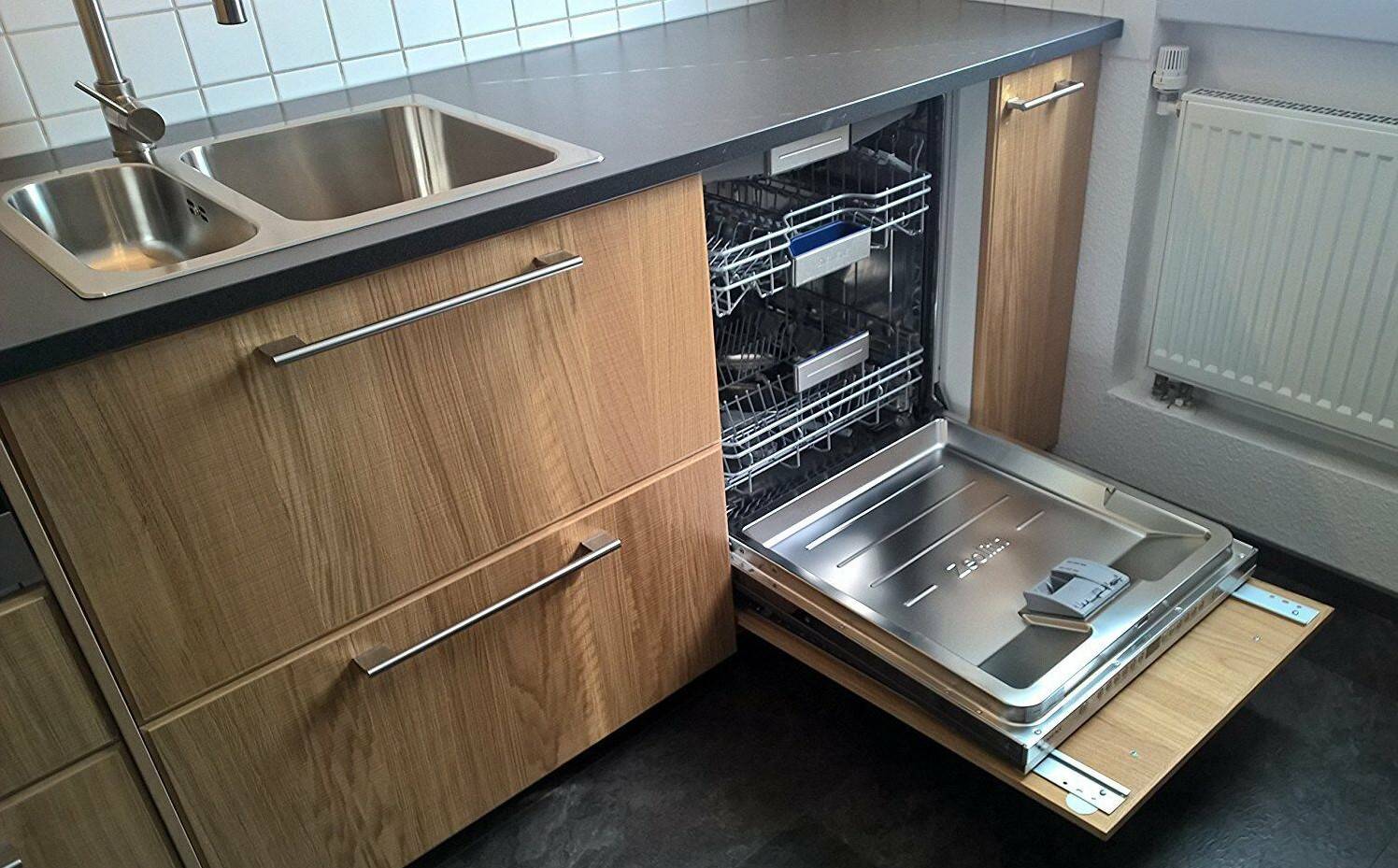

Частично встраиваемая полноразмерная посудомойка

Если установка встраиваемой посудомоечной машины Bosch по каким-то причинам невозможна, выберите модель, которую можно разместить отдельно. Семье из двух человек, живущей в малогабаритной квартире, будет достаточно компактной посудомойки, которую можно установить в отдельном шкафчике или под мойкой (см. фото ниже).

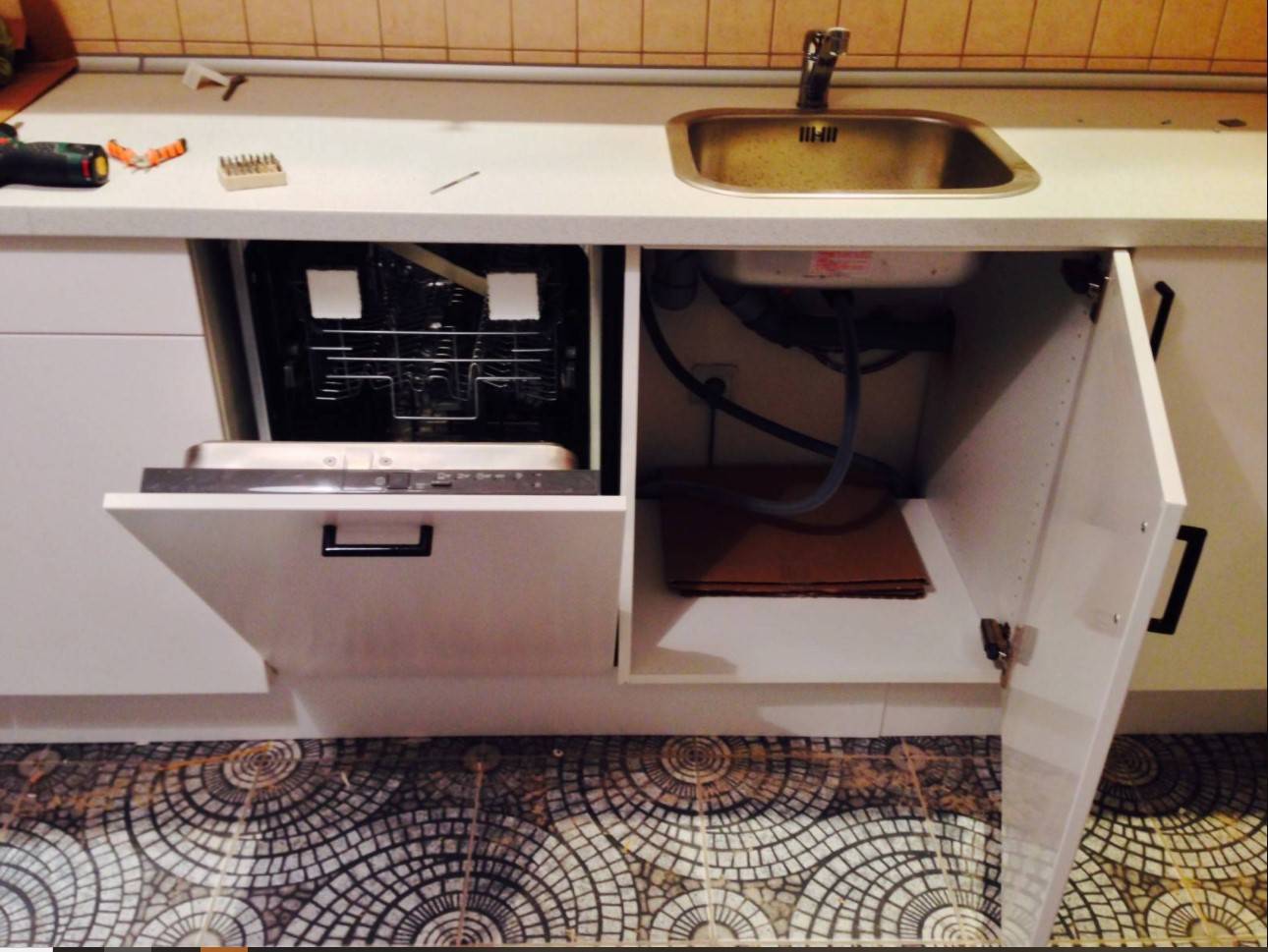

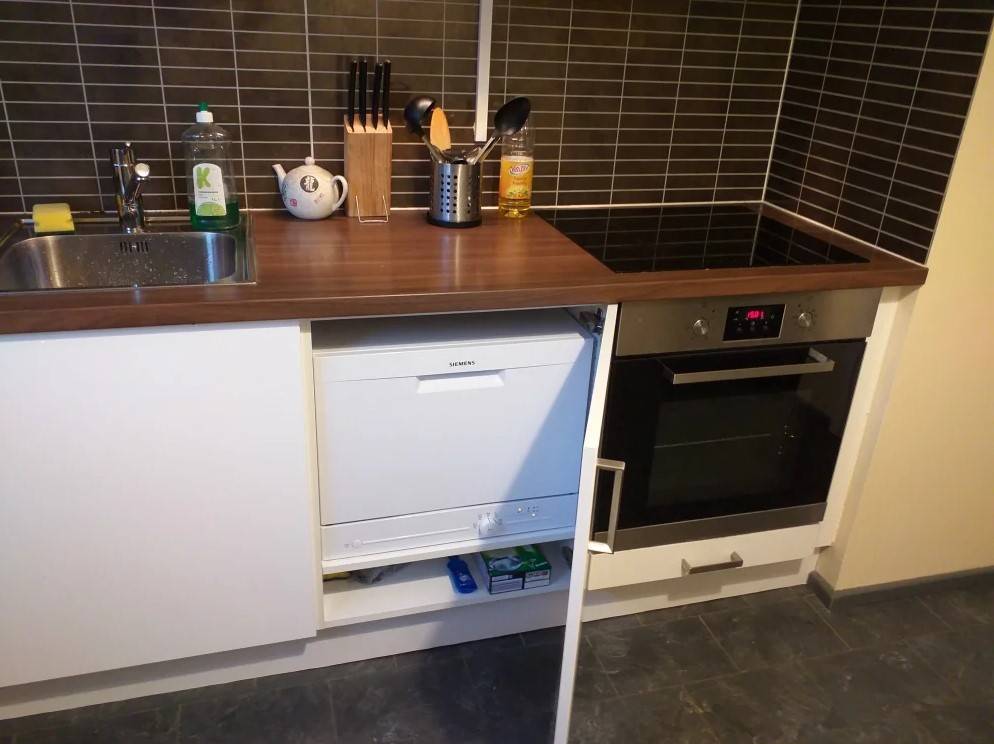

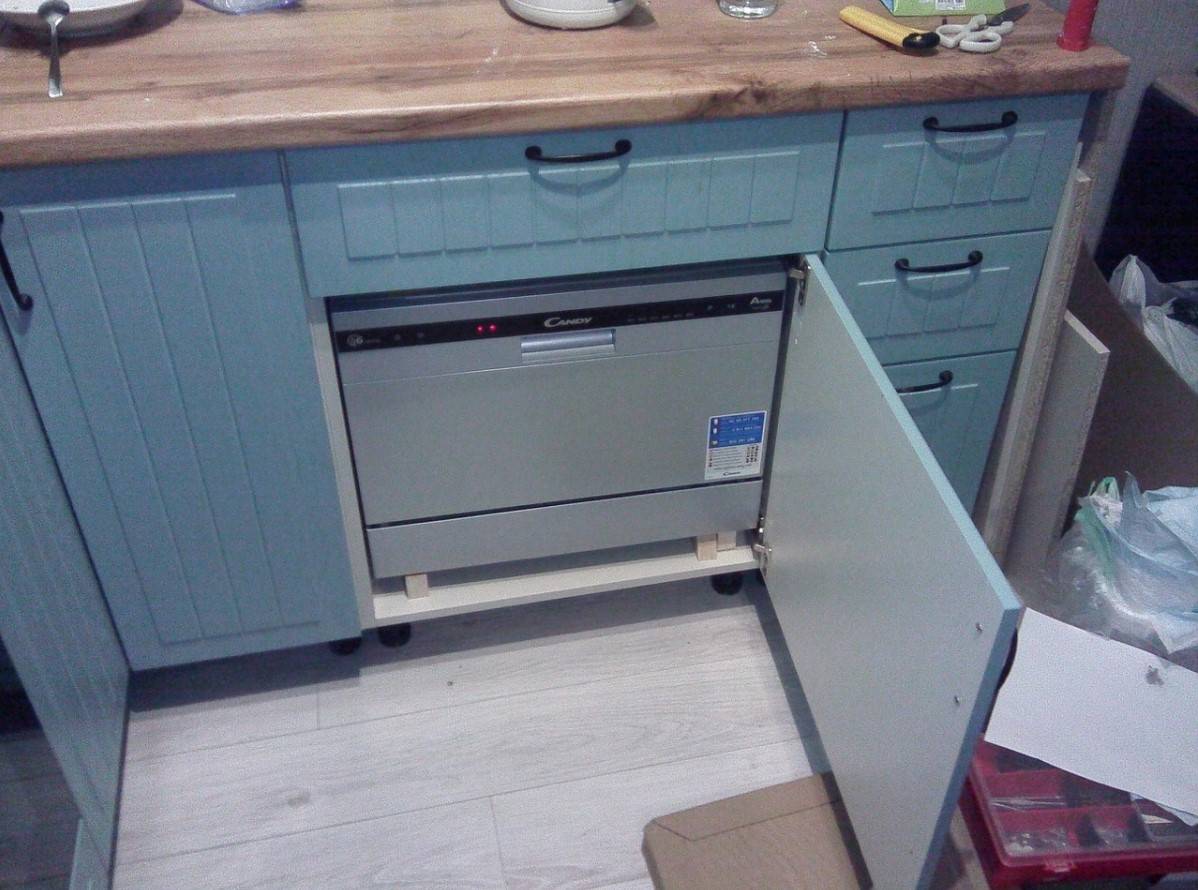

Компактная посудомойка «Бош» в шкафчике под мойкой

Если вы еще не приобрели мебель для кухни и хотите разместить там полноразмерную бытовую технику, предварительно замерьте или возьмите из документации ее габариты. Так вы сможете заказать шкафы с проемами нужных размеров.

Пример расчета мебельного проема под размеры выбранной модели ПММ

Наилучшее расположение посудомоечной машины на кухне – не далее 1,5 м от мойки, возле которой удобнее всего выполнить подключение к водопроводу и канализации. Специалисты отмечают, что в противном случае возможны сбои в работе данной техники либо преждевременный износ сливного насоса.

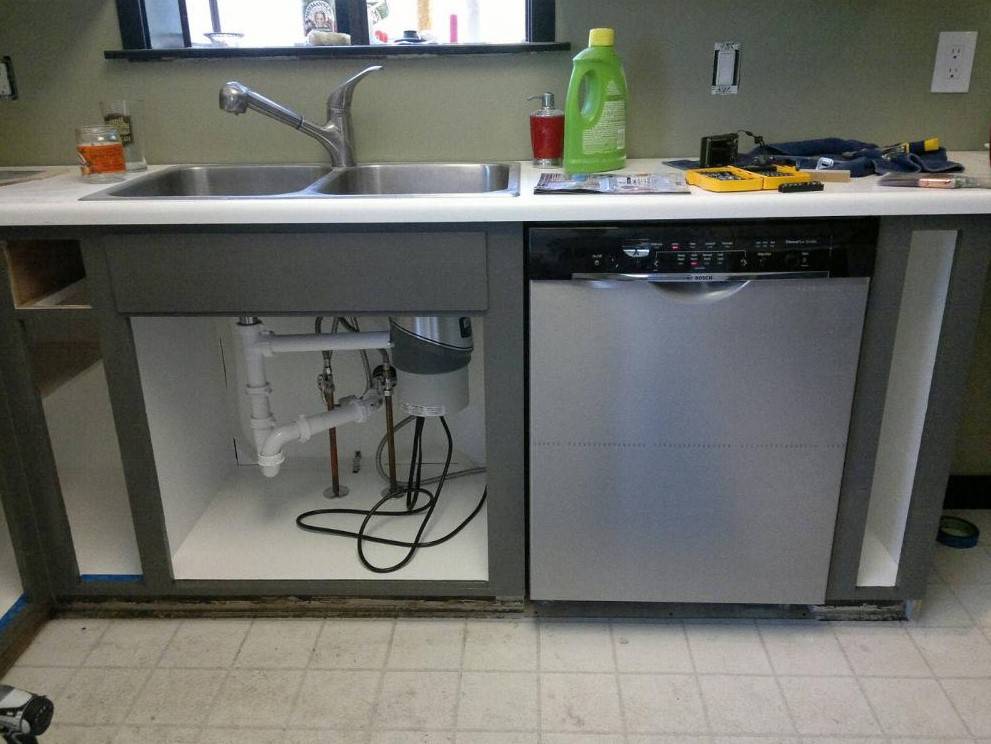

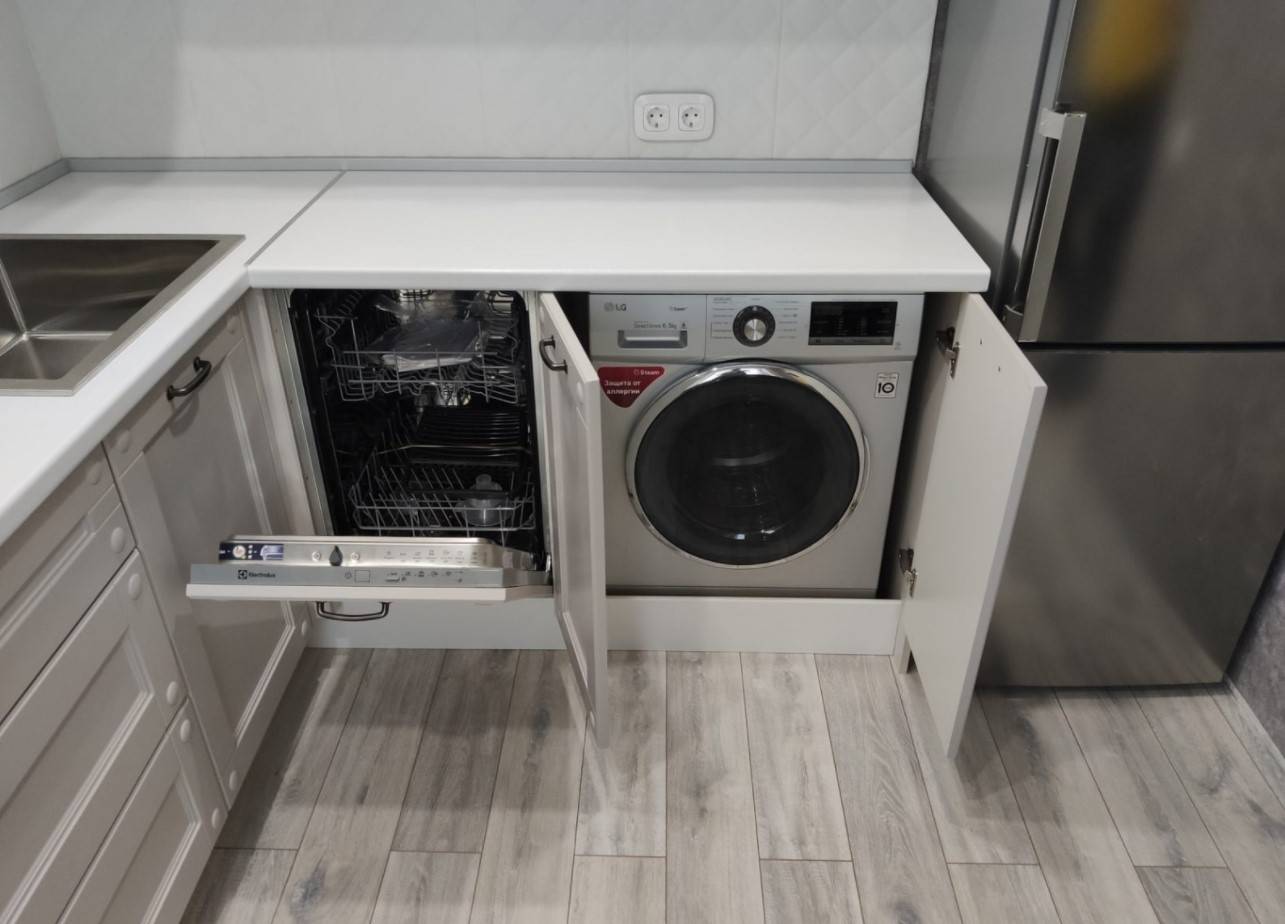

Посудомоечная и стиральная машинки встроены в мебель рядом с мойкой

Когда установка ПММ вблизи водопроводных и канализационных отводов невозможна, придется организовать подачу и слив воды через новые соединения с ближайшими участками трубопроводов. С небольшими водопроводными трубами особых сложностей нет. С дренажем будет работать сложнее. Кроме того, придется покупать длинные шланги, поскольку в комплектации с изделиями редко встретишь детали длиннее 1,5 м.

Видеоролик ознакомит читателей с тем, как рассчитать размеры проема под встраиваемую ПММ:

Особенности монтажа

Разберемся, как устанавливается оборудование. Я расскажу, как установить посудомоечную машину в готовую кухню, так как это более сложный вариант. В новой мебели всегда есть отсек требуемого размера, в то время как монтаж в существующую конструкцию предполагает целый ряд дополнительных работ.

Инструкция по проведению работ своими руками выглядит так:

Иллюстрация	Описание этапа
	Распаковывается оборудование. Перед тем как поставить машинку на место, нужно освободить ее от упаковки и внимательно изучить инструкцию. В ней будут даны основные рекомендации по монтажу, которые обязательно надо соблюдать для качественного проведения работ.
	Освобождается пространство. Вы сами должны разобраться, как демонтировать старый шкафчик. Иногда может понадобиться снятие столешницы, но в нашем случае нужно было просто снять дверки. У нас розетка уже есть, если у вас она не подведена, то это следует сделать на данном этапе. Чтобы не ломать голову над тем, как встроить посудомоечную машину в готовую кухню, чтобы конструкция получилась аккуратно, было принято решение купить открытый вариант. Фасад на него не нужен, что упрощает монтаж.
	Производятся измерения. Машинка покупается под размеры, но, чтобы выставить ее точно, нужно знать высоту проема с точностью до миллиметра.
	Ножки регулируются. Выставьте высоту так, чтобы между столешницей и оборудованием было всего 3-4 миллиметра.
	При необходимости сверлятся отверстия. Через них протягивается и шланг подачи воды, и слив. Диаметр и расположение зависит от размеров коммуникаций и модели оборудования. Точное положение определяете вы сами.
	Протягиваются коммуникации. Кабель подключается к розетке, и проверяется включение машинки. Если все нормально, можно продолжать работы.
	Все шланги соединяются. Для надежности все стыки стягиваются стальными хомутиками.
	Машинка задвигается на место. Аккуратно расположите ее в проеме и выставьте в нужном положении. Предварительно проверьте плоскость строительным уровнем, при необходимости подрегулируйте ножки.
	Производится крепление к шкафчикам по сторонам. На фото показаны места расположения крепежа, они стандартны для всех моделей.
	Так выглядит результат работы. Мы разобрались, как встраивается посудомойка в существующую кухню, если у вас новая мебель, то все будет еще проще, там изначально будет проем требуемого размера.

3 варианта установки

Для того, чтобы встраиваемая посудомоечная техника безукоризненно выполняла свою работу, важно знать все подводные камни, неизменно всплывающие во время монтажных работ. Рассмотрим 3 основных варианта установки посудомоечной машины в готовую кухню

В шкаф

Подходит любая тумба из гарнитура, располагающаяся рядом с коммуникациями: так гораздо легче будет интегрировать подводку. Конечно, стоит заранее подготовить шкаф: удалить последовательно заднюю стенку, убрать все полочки

Самое важное — правильные замеры. Ошибетесь хоть на половину сантиметра — только зря потратите время

Посудомоечная машина должна спокойно входить в отведенный диаметр и принимать строго вертикальное положение. Поэтому правильно отрегулируйте ножки на вашей технике, чтобы добиться 100%-но идеальной посадки. Проверить, есть ли наклон, можно с помощью обычного строительного уровня.

Только после того, как машинка уверенно встала на «ноги», следует подвести воду и подключить ее к электросети.

В большинстве случаев роль лицевой панели выполняет исходная дверца шкафа. У этого решения главный плюс — маскировка установленной техники.

Если не получается навесить дверцу самостоятельно, обратитесь к профессионалам. Лучше лишние траты, чем головная боль.

В нишу

Речь идет о свободном отсеке в кухонном гарнитуре, предназначенном для монтажа какой-либо бытовой техники. Если вы, например, нашли для духового шкафа или микроволновой печи более подходящее место, то пустующую нишу можно благополучно заполнить посудомойкой.

Ключевое условие для безболезненного монтажа — наличие мойки неподалеку. В противном случае потребуется подбирать длинный и гибкий шланг для подключения техники к системе водоснабжения.

Закрывается ПММ в нише специальными декоративными накладками. Их можно изготовить вручную, но только после тщательно проведенных замеров.

В отдельный модуль

Если вы так и не смогли отыскать место для посудомойки в своем уже готовом кухонном гарнитуре, закажите изготовление еще одного модуля — и разместите ПММ там. Это рабочая идея при установке машинки на самом краю. Учтите при разработке точные габариты машины. Также придется потратиться и на фасад, чтобы техника органично вписалась в пространство.

Среди требований главное остается тем же: водоснабжение поближе. Все правильно, так как к этому модулю нужно умело подвести все коммуникационные узлы. А также запитать машинку электричеством.

Советы эксперта Валерий мастер по установке Если же близко к воде подвести не получается, то можно сделать хитрую рокировку: просто взять и перенести содержимое отсека, располагающегося в непосредственной близости от коммуникаций, в новый модуль, а старый как раз и заполнить посудомойкой.

Ошибки и правила

Запомните, что вся техника и аппараты в вашем доме и квартире, взаимосвязанные с водой и электричеством – бойлер, проточный водонагреватель, стиралка, в том числе и посудомоечная машина, должны обязательно подключаться через:

связку автомат+УЗО

либо дифф.автомат

Никаких простых модульных автоматов, и тем более ”пробок”, здесь быть не должно. Надежность защиты и ваша безопасность в случае электрического пробоя проводки, должны стоять на первом месте.

2

А вы и догадываться не будете из-за чего. Поэтому минимальное расстояние от стены должно быть не менее 5см.

3

Например у моделей Electrolux допускается отклонение от горизонтали не более 2-х градусов. Проверяется все это дело строительным уровнем.

А регулируется выкручиванием-закручиванием ножек.

Задняя ножка у большинства моделей, регулируется спереди. Посредством спецвинта в нижней центральной части.

При регулировке ножек, согласно инструкции, машинку нужно поднимать до максимума, чтобы сверху между ней и столешницей не осталось щелей.

4

Малейший засор и последующая протечка, гарантируют вам короткое замыкание и пожар. По этой же причине, не рекомендуется располагать удлинитель непосредственно за посудомойкой.

Если не хватило заводского шнура до стационарной розетки, то подключайте переноску в стороне от шлангов, на максимально возможном удалении.

5

Кроме того, температура воды в этой системе, может оказаться выше той, на которую рассчитана мойка (обычно не более 60 градусов). Даже если она и поддерживает такое подключение.

А еще имейте в виду, что горячая вода в наших трубах более грязная, чем холодная. Поэтому специалисты рекомендуют выполнять подсоединение именно к холодной воде.

6

Вполне может случиться, что заводского шланга, имеющего стандартную длину не более 1,5 метра вам не хватит. Поэтому придется докупать еще метраж.

Самое главное не откусывайте, не откручивайте и не выкидывайте основной. Он может идти с защитой от протечек.

Внутри него спрятаны провода и когда случается порыв, происходит замыкание и клапан установленный в конце, автоматически перекрывает подачу.

Поэтому при удлинении просто наращивайте существующий.

7

Если вы не сантехник, и не знаете как правильно и в каком количестве подматывается лен для уплотнения резьбовых соединений, то лучше вам его не использовать.

С этим вы можете столкнуться при переделке подключения посудомойки к сифону и установки тройника на подачу холодной воды.

При избыточном количестве, лен в итоге набухает, и может лопнуть хлипкая накидная гайка, что в итоге приведет к потопу.

В таких местах лучше использовать заводскую резиновую прокладку, либо фум ленту.

Источники — https://cable.ru, Кабель.РФ

Пошаговая инструкция по подключению к водопроводу

Изначально рекомендуем посмотреть, к какому водоснабжению возможно подключение в вашем случае. Далее можно рассматривать варианты, как подключить посудомоечную машину своими руками. Если же вы переживаете относительно процесса, или же у вас недостаточно опыта, обратитесь за услугами специалистов. Мастер сделает всё намного быстрей, а вы сэкономите время и силы.

Подключение посудомоечной машины к водопроводу и канализации имеет ряд нюансов, которые важно учитывать в процессе монтажа прибора. В целом есть свои подводные камни при установке любой техники, поэтому ПММ не исключение

Далее мы рассмотрим один из самых простых и распространённых вариантов, как подключить посудомоечную машину к водопроводу.

1. Когда уже выбрано место для монтажа прибора, длина шлангов позволяет провести подключение к патрубкам, т. к. к нему подсоединена гибкая подводка, подсоединяемая к кухонному смесителю, используйте разводной ключ, уплотнитель, проходной тройник с краном.
2. Перекрываем вентиль подачи холодного водоснабжения, после чего открываем водоразборный кран, это позволяет избавиться от чрезмерного давления.
3. Затем используем гаечный ключ и отворачиваем гайку гибкой подводки смесителя, тем самым освобождается резьбовая часть патрубка. Далее нужно намотать уплотнитель и закрутить гайки. Использовать можно ФУМ-ленту, она обеспечивает максимальное соединение.
4. На резьбу максимально плотно накручиваем тройник. Внимательно смотрите за тем, чтобы боковой выход с краном находился так, чтобы было максимально удобно подсоединить шланг.
5. Учтите, что в новых моделях ПММ присутствуют системы аква-стопа, где есть магнитный клапан, он моментально перекрывает подачу воды в шланг, как только появляются признаки протечки. Размеры данного клапана весьма большие, и располагается он со стороны шланга, подключаемого к трубе водопровода, независимо от бренда — Беко, Бош или любой другой производитель. Поэтому вам предстоит учесть этот нюанс в момент установки тройника.
6. Когда вами был установлен тройник, приступайте к установке гибкой подводки кухонного смесителя. Краник на тройнике нужно закрыть, только тогда можно открывать подачу воды, проверяем в этот момент наличие или отсутствие протечки.
7. Завершающий этап — это накручивание пластиковой гайки шланга ПММ. Всё, подключение машины к воде завершено, можете приступать к монтажу слива.
